W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Land Rover Discovery 5 z lat: 2017, 2018, 2019, 2020, 2021, 2022, 2023.
Land Rover Discovery V to piąta generacja luksusowego SUV-a klasy wyższej produkowanego przez brytyjską markę Land Rover od 2017 roku. Samochód ten jest kontynuacją bogatej tradycji modelu Discovery, który od lat cieszył się ogromnym uznaniem wśród fanów motoryzacji z uwagi na swoją niezwykłą wszechstronność i zdolność do radzenia sobie w trudnym terenie.
Discovery V charakteryzuje się nowoczesnym i awangardowym designem, który odwołuje się do stylistyki swojego poprzednika, ale dodaje do niej szereg nowych elementów, takich jak masywna, chromowana osłona chłodnicy, ostro zarysowane reflektory LED, a także sportowe wloty powietrza i dużą powierzchnię szyb bocznych. Samochód ten może również pochwalić się dużą ilością miejsca w kabinie pasażerskiej i przestrzenią bagażową, co czyni go idealnym wyborem dla rodzin lub osób ceniących sobie wygodę i przestronność.
Wnętrze Discovery V to połączenie nowoczesnego designu z luksusowymi materiałami wykończeniowymi, takimi jak skóra, aluminium i drewno, co daje poczucie elegancji i wysokiej jakości. Samochód wyposażony jest również w najnowocześniejsze systemy bezpieczeństwa, w tym adaptacyjny tempomat, system monitorowania martwego pola, system ostrzegania o kolizji i wiele innych.
Pod maską Discovery V znajdziemy silnik benzynowy lub wysokoprężny, które oferują dużą moc i moment obrotowy, co pozwala na płynną i dynamiczną jazdę, zarówno po mieście, jak i poza nim. Samochód ten może również pochwalić się wyjątkowo zaawansowanym systemem napędu na cztery koła, który zapewnia niezwykłą przyczepność i stabilność na każdym rodzaju nawierzchni.
Podsumowując, Land Rover Discovery V to doskonały wybór dla osób, które cenią sobie luksus, komfort i wyjątkowe osiągi w trudnym terenie. Ten SUV klasy wyższej oferuje nie tylko świetne właściwości jezdne i zaawansowane technologie, ale także wspaniały design i wysoką jakość wykonania, co czyni go jednym z najlepszych pojazdów w swojej klasie.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

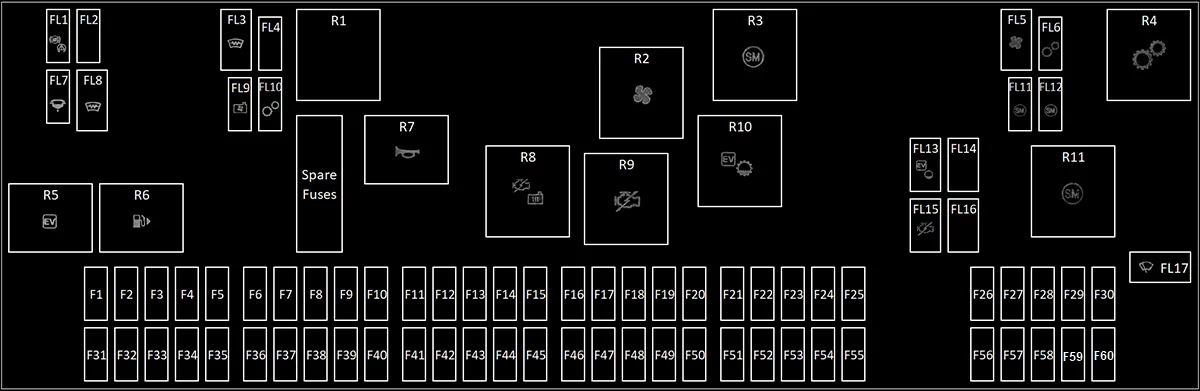

Skrzynka bezpieczników komory silnika
- Zdjąć osłonę pod maską: zwolnić i zdjąć zaciski ściągacza mocujące osłonę. Podnieś przednią krawędź pokrywy i przesuń do przodu, aby ją zdjąć.
- Podnieś krawędź panelu osłony na tyle, aby umożliwić zdjęcie pokrywy skrzynki bezpieczników.
- Zdejmij pokrywę skrzynki bezpieczników, zwalniając zaciski na obu końcach. Etykieta na wewnętrznej stronie pokrywy pokazuje chronione obwody i lokalizację bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 10 | 2021-2023: System hybrydowy. |
| 2 | 25 | 2018-2020: Pompa paliwowa. |
| 3 | — | — |
| 4 | — | — |
| 5 | — | — |
| 6 | — | — |
| 7 | — | — |
| 8 | — | — |
| 9 | 25 | Spryskiwacz tylnej szyby |
| 10 | 15 | 2017-2020: Przednie światła przeciwmgielne |
| 11 | 15 | Klakson |
| 12 | 30 | Pompka spryskiwacza prawego reflektora |
| 13 | 30 | Pompka spryskiwacza lewego reflektora |
| 14 | 15/25 | 2017: Spryskiwacz przedniej szyby. 2018-2022: Automatyczne zatrzymanie/uruchomienie. 2023: Pompa płynu chłodzącego silnik. |
| 15 | 15 | Chłodzenie doładowania |
| 16 | 25.10 | 2017: Emisje z silnika (tylko olej napędowy). Wentylator chłodzący silnika (tylko benzyna). 2018-2023: Dysze spryskiwaczy przedniej szyby |
| 17 | 5 | System zarządzania silnikiem |
| 18 | 20 | 2017-2022: System zarządzania silnikiem (tylko benzyna) |
| 19 | 15 | System zarządzania silnikiem |
| 20 | 25 | System zarządzania silnikiem |
| 21 | 20 | 2017-2022: System zarządzania silnikiem. 2023: Płyn do układów wydechowych silników wysokoprężnych (DEF). |
| 22 | 10 | 2017-2022: System zarządzania silnikiem (tylko olej napędowy). Wentylator chłodzący silnika (tylko benzyna). 2023: System zarządzania silnikiem. |
| 23 | 10 | System zarządzania silnikiem |
| 24 | 15 | System zarządzania silnikiem |
| 25 | 10 | 2017-2022: System zarządzania silnikiem (tylko olej napędowy). 2023: Aktywne łopatki układu chłodzenia silnika. |
| 26 | — | — |
| 27 | — | — |
| 28 | — | — |
| 29 | 5 | 2017-2022: System zarządzania silnikiem. Rozrusznik. Zarządzanie energią elektryczną |
| 30 | 10 | 2018: Podgrzewane wycieraczki |
| 31 | 10/20 | 2017: Moduł kierownicy. 2021-2023: Moduł układu napędowego |
| 32 | 5/10 | 2017: Lewy system adaptacyjnego oświetlenia przedniego (AFS). 2018-2020: Wykrywanie brodzenia. Kierownica. 2021-2022: Moduł kierownicy. |
| 33 | 5 | Moduł sterujący skrzynki rozdzielczej |
| 34 | 5 | 2017-2018: System adaptacyjnego oświetlenia przedniego z prawej strony (AFS). 2021-2023: System hybrydowy. |
| 35 | 5 | 2017-2022: Poziomowanie reflektorów |
| 36 | 5/10 | 2018: Lewy system adaptacyjnego oświetlenia przedniego (AFS). 2021-2023: Moduł systemów wspomagania kierowcy. |
| 37 | — | — |
| 38 | — | — |
| 39 | — | — |
| 40 | 15 | 2017-2022: Skrzynia biegów. Przełącznik reakcji na teren. Selektor biegów. 2023: Skrzynia biegów |
| 41 | — | — |
| 42 | 25 | 2018-2023: Reflektor lewy |
| 43 | — | — |
| 44 | 25 | 2018-2023: Reflektor prawy |
| 45 | 5 | 2023: Układ paliwowy |
| 46 | — | — |
| 47 | — | — |
| 48 | — | — |
| 49 | 5 | 2018-2022: System zarządzania silnikiem |
| 50 | — | — |
| 51 | 10 | 2017: Chłodzenie silnika. 2018-2023: System zarządzania silnikiem |
| 52 | — | — |
| 53 | — | — |
| 54 | — | — |
| 55 | — | — |
| 56 | — | — |
| 57 | — | — |
| 58 | — | — |
| 59 | — | — |
| 60 | 5 | 2018: Podgrzewane wycieraczki |
Skrzynka bezpieczników w przedziale pasażerskim
Otwórz schowek. Mocno naciśnij górną część podpórki na każdym końcu i opuść schowek w miejsce na nogi. Etykieta z przodu panelu dostępu do bezpieczników pokazuje chronione obwody i lokalizację bezpieczników. Zdejmij panel, aby uzyskać dostęp do bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20 | Zapalniczka z przodu |
| 2 | 20 | 2017: Górny schowek. 2018: Przednie gniazdo akcesoriów. Tylne gniazdo akcesoriów. 2019-2022: Przednie gniazdo akcesoriów. |
| 3 | 20 | Tylne gniazdo akcesoriów |
| 4 | 10/20 | 2017: Podgrzewana wycieraczka w pozycji częściowej. 2018: Tylne gniazdo akcesoriów. gniazda USB. 2021-2022: Gniazdo akcesoriów. |
| 5 | 5 | 2021-2023: Kompensator sygnału telefonu. |
| 6 | 10 | 2021-2022: Systemy klimatyzacji i komfortu w trzecim rzędzie. |
| 7 | 5 | 2018-2023: Sygnalizator akustyczny z zasilaniem bateryjnym. |
| 8 | — | — |
| 9 | — | — |
| 10 | 20 | 2017: Dach panoramiczny. 2018: Gniazda akcesoriów. 2021-2022: Gniazdo akcesoriów do schowka na rękawiczki. |
| 11 | 25.05.30 | 2017: Przełączniki lewych tylnych drzwi. 2018: Tylne siedzenia po prawej stronie. 2021-2023: Ładowarka bezprzewodowa. |
| 12 | 20 | Dach panoramiczny |
| 13 | 5/20 | 2017: Reakcja terenu. 2018-2023: Dach panoramiczny. |
| 14 | 5 | 2018-2023: Kontrola postępu w każdym terenie (ATPC). |
| 15 | — | — |
| 16 | — | — |
| 17 | — | — |
| 18 | 30 | 2017: Przełączniki fotela pasażera. 2018: Lewe tylne siedzenie. 2019-2023: Elektryczny fotel pasażera. |
| 19 | 30 | 2021-2022: Fotel tylny lewy sterowany elektrycznie. 2023: Przełączniki lewych tylnych drzwi. |
| 20 | 25 | 2018-2022: Lewe tylne drzwi. 2023: Przełączniki prawych tylnych drzwi. |
| 21 | 10 | Cubby box |
| 22 | 5 | 2021-2023: Wentylator chłodzący. |
| 23 | 20/30 | 2017: Fotel pasażera. 2018: Przednie siedzenie pasażera. Lewe tylne siedzenie. 2019-2022: Przednie siedzenie pasażera. 2023: Przełączniki lewych tylnych drzwi. |
| 24 | 25 | Przełączniki drzwi kierowcy. Miękkie zamykanie drzwi kierowcy |
| 25 | 15 | 2017-2018: Dynamiczna kontrola stabilności (DSC). 2019-2020: Aktywne udoskonalanie pokonywania zakrętów. |
| 26 | 10 | Przełączniki fotela pasażera |
| 27 | 25.05 | 2017: System monitorowania ciśnienia w oponach (TPMS). Konsola górna z przodu. 2018: Nagrzewnica na paliwo. System monitorowania ciśnienia w oponach (TPMS). Konsola górna z przodu. 2019-2020: Czasowy klimat. System monitorowania ciśnienia w oponach (TPMS). Konsola górna z przodu. 2021-2023: Przełączniki drzwi pasażera. Miękkie zamykanie drzwi pasażera. |
| 28 | 20 | Siedzenie kierowcy |
| 29 | 25 | Przełączniki prawych tylnych drzwi |
| 30 | 20 | Dach panoramiczny |
| 31 | 5 | 2018-2020: Opłaty drogowe w Singapurze. 2021-2022: Nagrzewnica pomocnicza. System monitorowania ciśnienia w oponach (TPMS). Odbiornik częstotliwości radiowej (RF). Konsola górna. Odblokowanie podejścia. |
| 32 | 10 | 2021-2022: Tylne gniazdo USB. 2023: Tylny panel sterowania. |
| 33 | 30 | 2017-2020: Fotel kierowcy |
| 34 | 25 | 2017-2020: Przełączniki drzwi pasażera. Miękkie zamykanie drzwi pasażera |
| 35 | 5 | 2017-2022: Przełącznik pedału hamulca |
| 36 | — | — |
| 37 | 5 | 2021-2023: Opłaty drogowe (tylko Singapur). |
| 38 | 10 | 2021-2023: Moduł systemów wspomagania kierowcy. |
| 39 | 5/10 | 2017: Sygnalizator akustyczny z zasilaniem bateryjnym. 2021-2023: Moduł wykrywania bliskiego pola (NFSM). |
| 40 | — | — |
| 41 | 5 | Telematyka |
| 42 | — | — |
| 43 | 10 | Podgrzewana kierownica |
| 44 | 5/10 | Moduł kierownicy |
| 45 | 5/10 | 2017-2020: Przyciski ekranu dotykowego. Klimatyzacja z tyłu. 2021-2022: Dodatkowe światła dachowe. |
| 46 | 15 | Kontrola klimatu. |
| 47 | — | — |
| 48 | 10 | 2021-2022: Kamera skierowana w stronę kierowcy. |
| 49 | 5 | 2017-2022: Immobilizer pojazdu. 2023: Klawisz aktywności. |
| 50 | 10 | 2021-2023: Wyświetlacz przezierny (HUD). |
| 51 | — | — |
| 52 | 5 | 2018-2023: Jonizator powietrza. |
| 53 | 10 | 2021-2022: Elektryczny fotel kierowcy. 2023: Tablica przyrządów. |
| 54 | 5 | Gniazdo diagnostyczne |
| 55 | — | — |
| 56 | 10 | 2017-2020: Kontrola klimatu. |

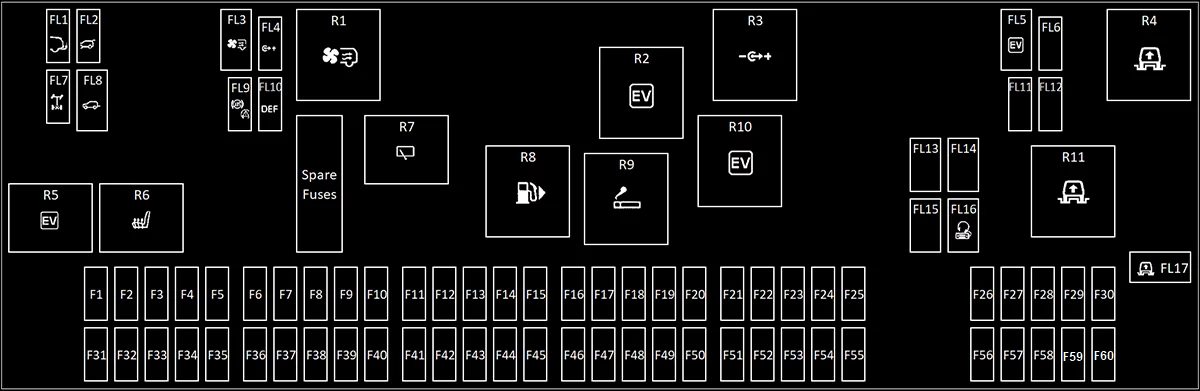

Skrzynka bezpieczników w bagażniku
- Obróć zatrzask o 90° w kierunku przeciwnym do ruchu wskazówek zegara i zdejmij tylny panel dostępu.
- Przesuń górny zaczep do tyłu.
- Chwyć górną część przedniego panelu dostępu i zdejmij go, mocno pociągając.
- Etykieta umieszczona z boku skrzynki bezpieczników pokazuje chronione obwody i rozmieszczenie bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 15 | 2017: Przełączniki siedzeń w trzecim rzędzie. 2021-2023: Wentylator chłodzący. |
| 2 | 25 | 2018-2022: Podgrzewane siedzenia w trzecim rzędzie. 2023: Tylne podgrzewane siedzenia. |
| 3 | 15/25 | 2017: Podgrzewane siedzenia w trzecim rzędzie. 2018-2022: Przełączniki siedzeń w trzecim rzędzie. 2023: Przełączniki tylnej konsoli. |
| 4 | — | — |
| 5 | 15 | 2017: Tylna konsola |
| 6 | — | — |
| 7 | 5 | 2018: Zarządzanie energią elektryczną. 2019-2022: Monitorowanie martwego pola. System wykrywania tylnego wyjścia. 2023: Monitorowanie martwego pola. |
| 8 | 20 | 2018-2023: Podgrzewany fotel kierowcy. |
| 9 | 15 | Przełączniki fotela kierowcy. Przełączniki przedniego siedzenia pasażera. |
| 10 | 20/25 | 2017: Podgrzewane fotele kierowcy i pasażera z przodu. 2018-2023: Podgrzewane siedzenie pasażera z przodu. |
| 11 | 5/20 | 2017: Trzeci rząd siedzeń. 2018-2023: Prawe tylne podgrzewane siedzenie. |
| 12 | 25/15 | 2017: Podgrzewane tylne siedzenia. 2018: Latarka. 2019-2023: Przełączniki tylnych siedzeń. |
| 13 | 15/20 | 2017: Tylne siedzenia. Przełączniki tylnych siedzeń. Latarka. 2018-2023: Podgrzewane tylne siedzenie po lewej stronie. |
| 14 | 20 | Tylna wycieraczka |
| 15 | 15/30 | 2017: Gniazdo przyczepy. 2018-2023: Układ paliwowy. |
| 16 | 15 | 2018-2023: Gniazdo przyczepy. |
| 17 | 20/10 | 2017: Środkowe gniazdo zasilania akcesoriów. 2018-2023: Płyn do układów wydechowych silników wysokoprężnych (DEF). |
| 18 | 20 | 2017: Gniazdo zasilania akcesoriów w przestrzeni bagażowej. 2018-2023: Gniazdo zasilania akcesoriów w przestrzeni bagażowej. Gniazdo USB w trzecim rzędzie. |
| 19 | 20 | 2017-2020: Tylne gniazdo akcesoriów. 2021-2023: Pomocnicze gniazdo zasilania. |
| 20 | 30/20 | 2017: Ogrzewana tylna szyba. 2018-2023: Gniazdo akcesoriów Cubby Box. |
| 21 | 20 | 2018: Gniazdo akcesoriów w przestrzeni bagażowej. 2019-2023: Konsola podłogowa USB. |
| 22 | 15 | 2017: Zintegrowany panel sterowania. Ekran dotykowy |
| 23 | 10 | 2017: Tablica przyrządów |
| 24 | 20/10 | 2017: Gniazdo zasilania akcesoriów w przestrzeni bagażowej. 2018-2020: Tablica przyrządów. |
| 25 | 5 | 2018-2023: Zawieszenie pneumatyczne. |
| 26 | 2 | 2019-2023: Elektroniczny pobór opłat. |
| 27 | 10 | 2017-2018: Pomoc przy parkowaniu. Lusterko wsteczne. kamery. Asystent martwego pola. 2019-2023: Pomoc przy parkowaniu. Lusterko wsteczne. kamery. |
| 28 | 10 | 2017-2020: Wyświetlacz przezierny (HUD) |
| 29 | 5 | Adaptacyjny tempomat |
| 30 | 30/10 | 2017: Płyn do układów wydechowych silników wysokoprężnych (DEF). 2018-2020: Ogrzewana tylna szyba. Filtr częstotliwości radiowych. 2021-2023: Podgrzewana tylna szyba. |
| 31 | 10 | 2021-2022: Tylne gniazdo USB. |
| 32 | 5 | 2021-2022: Słuchawki. |
| 33 | 15 | 2018: Tylna wycieraczka. |
| 34 | 5 | 2021-2023: Akumulator łagodnego hybrydowego pojazdu elektrycznego (MHEV). |
| 35 | 15 | 2017: Tylna konsola |
| 36 | 5 | 2017: Tylny mechanizm różnicowy |
| 37 | 20 | Siedzenie kierowcy |
| 38 | 5 | 2021-2022: Pakiet przełączników tylnej klimatyzacji. |
| 39 | 30 | Rozkładane stopnie boczne |
| 40 | — | — |
| 41 | 5 | 2017: Tylna konsola |
| 42 | 20/30 | 2018: Prawe tylne siedzenie. 2021-2023: Zasilanie tylnego prawego siedzenia. |
| 43 | 20 | 2018-2022: Bezkluczykowy zamek. |
| 44 | 15 | 2018-2023: Gniazdo przyczepy. |
| 45 | 15 | 2017-2020: System zarządzania silnikiem. System paliwowy |
| 46 | 30/15 | 2017-2018: Układ paliwowy. 2019-2020: Pompa paliwowa. |
| 47 | 15/5 | 2017: Układ paliwowy. 2021-2022: Sterowanie systemem informacyjno-rozrywkowym z tyłu. |
| 48 | 20/10 | 2017: Pasywne blokowanie. 2021-2022: Konsola tylna. 2023: Ekran dotykowy. |
| 49 | 10 | Tylna klapa sterowana gestem |
| 50 | 15 | 2017-2022: Rozrywka i systemy informacyjne |
| 51 | 15 | Systemy rozrywki i informacji |
| 52 | 10 | Nośniki przenośne |
| 53 | 10 | 2017-2022: Nośniki przenośne |
| 54 | 15 | 2017: Gniazdo przyczepy |
| 55 | 15 | Zawieszenie pneumatyczne. |
| 56 | 10 | 2017-2018: Zawieszenie pneumatyczne. 2019-2023: Elektroniczne zawieszenie pneumatyczne. Amortyzatory bezstopniowe. |
| 57 | 5 | Bezkluczykowy zamek. |
| 58 | 20/30 | 2017: Przednie siedzenie pasażera. 2018: Przednie siedzenie pasażera. Lewe tylne siedzenie. 2019-2023: Przednie siedzenie pasażera. |
| 59 | 5 | 2017: Elektroniczny układ zawieszenia pneumatycznego. 2018-2020: Kamera cofania. |
| 60 | 30 | 2017: Płyn do układów wydechowych silników wysokoprężnych (DEF). |
