W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jaguara XJ (X350) z lat: 2004, 2005, 2006, 2007, 2009, 2010.
Jaguar XJ (oznaczany również jako X350) to luksusowy sedan produkowany przez brytyjską markę Jaguar Land Rover. Model X350 był trzecią generacją serii XJ i został wprowadzony na rynek w 2003 roku jako następca modelu X308. Oto kilka kluczowych informacji na temat Jaguara XJ (X350) z lat 2004-2010:
- Design i Stylistyka: Jaguar XJ (X350) charakteryzuje się eleganckim i klasycznym designem, który nawiązuje do długiej historii tej marki. Model ten zachował charakterystyczną sylwetkę XJ z długim przodem i smukłą linią dachu. Wprowadzono jednak pewne nowości, takie jak smuklejsze reflektory przednie i charakterystyczne tylne światła LED.
- Silniki: XJ (X350) oferował różne opcje jednostek napędowych, w tym benzynowe V8 i silniki wysokoprężne. Silniki różniły się mocą, co pozwalało klientom wybrać odpowiednią konfigurację zgodnie z własnymi preferencjami i potrzebami.
- Wnętrze: Kabina pasażerska XJ była luksusowo wykończona, oferując wysokiej jakości materiały wykończeniowe, precyzyjne wykonanie i mnóstwo miejsca dla pasażerów. Wnętrze podkreślało ekskluzywny charakter modelu i było pełne wyrafinowanych detali.
- Technologia: Samochód był wyposażony w zaawansowane systemy infotainment i nawigacji, które były dostępne w zależności od wersji wyposażenia. XJ oferował także zaawansowane systemy bezpieczeństwa i asysty kierowcy, aby zapewnić maksymalny komfort i bezpieczeństwo podczas jazdy.
- Dynamika Jazdy: Mimo swojego luksusowego charakteru, Jaguar XJ (X350) dostarczał imponujących osiągów i precyzyjnego prowadzenia. Zawieszenie i układ kierowniczy były tak dostrojone, aby zapewnić zarówno komfort jazdy, jak i pewność na zakrętach.
- Przestrzeń i Wygoda: Kabina pasażerska była przestronna zarówno z przodu, jak i z tyłu, co zapewniało wygodę dla wszystkich pasażerów. Dodatkowo, bagażnik XJ był wystarczająco duży, aby pomieścić bagaż na dłuższe podróże.
- Edycje Specjalne: W trakcie produkcji XJ (X350) wprowadzono różne edycje specjalne i warianty, które dodatkowo podkreślały luksus i ekskluzywność tego modelu.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

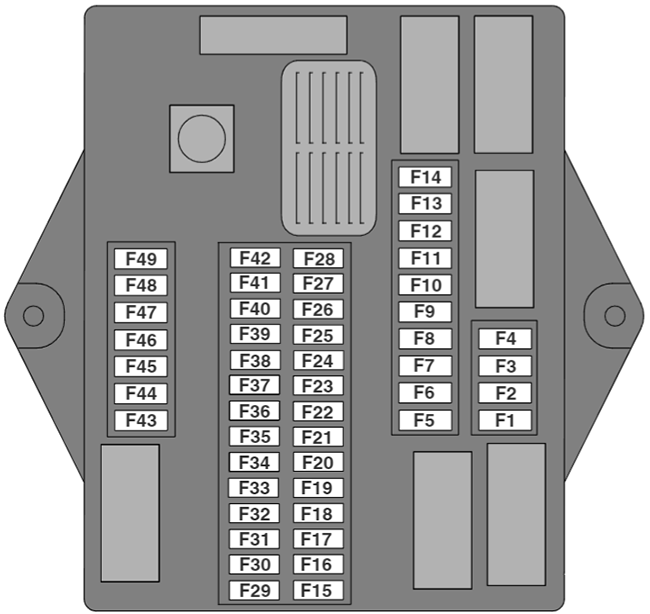

Skrzynka bezpieczników przedziału pasażerskiego
Skrzynka bezpieczników kabiny znajduje się za prawym bocznym panelem wykończeniowym, w przestrzeni na nogi. Aby uzyskać dostęp do skrzynki bezpieczników, pociągnij dolną część panelu wykończeniowego (strzałka), przesuń panel lekko w dół i wyjmij.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 10 A | Jednostka sterująca klimatyzacją, wentylator, podgrzewacze szyb i cewki przekaźników wycieraczek, czujnik smogu |
| F2 | 5A | Przełącznik tempomatu, adaptacyjny tempomat |
| F3 | 5A | Zewnętrzne siedzenie tylne, lusterko elektrochromatyczne, ogrzewanie siedzenia kierowcy, elektryczny hamulec postojowy, poziomowanie lewych i prawych lamp HID, przełączniki pasów bezpieczeństwa po lewej i prawej stronie, wyłącznik ogrzewania siedzenia pasażera, zestaw przełączników ogrzewania tylnych siedzeń |
| F4 | 5A | Tablica przyrządów |
| F5 | – | Nieużywany |
| F6 | – | Nieużywany |
| F7 | 5A | Zapalniczka do cygar, moduł szyberdachu, silnik rolety przeciwsłonecznej, elektryczne oświetlenie włącznika hamulca postojowego, przekaźniki akcesoriów (skrzynka bezpieczników przedziału bagażowego) |
| F8 | 5A | Tablica przyrządów |
| F9 | 10 A | Lewy kierunkowskaz i wzmacniacz lusterek zewnętrznych |
| F10 | 10 A | Silnik i lampy schowka na rękawiczki |
| F11 | 5A | Wyciszenie radia (uruchomienie silnika), zasilanie zapłonu |
| F12 | 10 A | Przedni moduł elektroniczny (FEM), lusterko pasażera |
| F13 | 20A | Tylny moduł elektroniczny (REM), zamki drzwi |
| F14 | 10 A | Klimatyzacja, lampy w przestrzeni na nogi, FEM, moduł lamp automatycznych |
| F15 | 5A | ECM, FEM, lampka usterki poduszki powietrznej w tablicy rozdzielczej, zapłon w tablicy rozdzielczej (praca/start) |
| F 16 | 5A | Złącze diagnostyczne |
| F17 | 5A | Moduł ABS |
| F18 | – | Nieużywany |
| F19 | 5A | Przekaźnik zapłonu, ECM, REM, przekaźnik pompy paliwa, przekaźnik rozruchu |
| F20 | 5A | Transceiver telefoniczny, moduł telewizyjny, VICS (Japonia), moduł głosowy, telematyka tylna |
| F21 | 20A | Wentylowane siedzenie pasażera |
| F22 | – | Nieużywany |
| F23 | – | Nieużywany |
| F24 | 5A | Transponder PATS |
| F25 | 10 A | Prawy kierunkowskaz i wzmacniacz lusterek zewnętrznych, prawe światło przednie, lewe i prawe lampy w osłonach przeciwsłonecznych, lewe i prawe kierunkowskazy |
| F26 | 15A | Pompa spryskiwacza |
| F27 | 10 A | Moduł ACC |
| F28 | 10 A | Moduły klimatyzacji (przód i tył), moduł drzwi kierowcy (DDM) |
| F29 | 10 A | Moduł poduszki powietrznej, moduł czujnika obecności, czujnik masy pasażera, lampka PAD |
| F30 | 20A | Wentylowany fotel kierowcy |
| F31 | 15A | Szyberdach, nadajnik-odbiornik telefoniczny |
| F32 | 5A | Układ wspomagania parkowania przód/tył, moduł do holowania przyczepy, sygnalizator dźwiękowy zasilany baterią, moduł głosowy, słuchawka telefoniczna |
| F33 | 5A | Sterowanie skrzynią biegów, bramka J, alternator |
| F34 | 5A | System nawigacji, zdalny wzmacniacz mocy |
| F35 | 10 A | Ruch siedzenia pasażera |
| F36 | 40A | Ruch siedzenia pasażera, DSM |
| F37 | 25A | Okno kierowcy |
| F38 | 15A | Jednostka główna radia |
| F39 | 5A | Przekaźnik tranzytowy (usunięty przed dostawą do klienta) |
| F40 | 10 A | Dioda bezpieczeństwa, czujnik odchylenia |
| F41 | 20A | Stacyjka |
| F42 | 10 A | Logika FEM, REM, DDM, EPB |
| F43 | 5A | Złącze diagnostyczne |
| F44 | 5A | Przełącznik hamulca |
| F45 | 10 A | Ruch siedzenia pasażera |
| F46 | 25A | Okno pasażera |
| F47 | 5A | Pakiet instrumentów |
| F48 | 20A | Pakiet przyrządów (przechylenie i wysięg kolumny kierownicy) |
| F49 | 40A | Ruch fotela kierowcy |

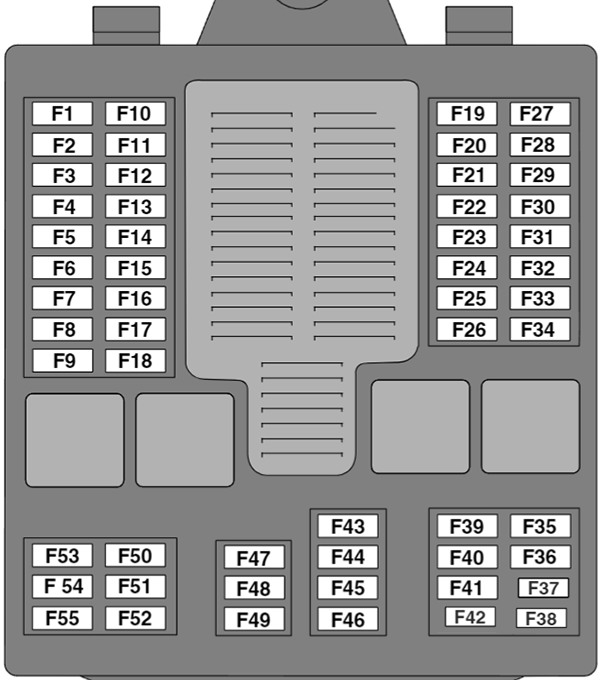

Skrzynka bezpieczników przedziału bagażowego
Skrzynka bezpieczników znajduje się w bagażniku, obok akumulatora. Otwórz panel podłogi bagażnika, aby uzyskać dostęp do skrzynki bezpieczników. Zdejmij pokrywę skrzynki bezpieczników, pociągając za zatrzaski mocujące i pociągając pokrywę do góry.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | – | Nieużywany |
| F2 | – | Nieużywany |
| F3 | – | Nieużywany |
| F4 | – | Nieużywany |
| F5 | 40A | Zestaw przełączników siedzenia pasażera |
| F6 | 10 A | Złącze akcesoriów |
| F7 | 40A | Silnik dmuchawy z przodu |
| F8 | 10 A | Pompa wodna obwodu Fleatera |
| F9 | 25A | Silniki tylnych siedzeń |
| F10 | – | Nieużywany |
| F11 | 5A | Lampy tylne w przestrzeni na nogi, lampki w uchwytach, lampki mapowe w konsoli górnej |
| F12 | 10 A | Zawieszenie pneumatyczne |
| F13 | 20A | Rozrywka na tylnym siedzeniu |
| F14 | – | Nieużywany |
| F15 | 5A | Prawe światła stopu i tylne |
| F 16 | 10 A | Oświetlenie przedziału bagażowego, zestaw przełączników siedzenia kierowcy, zestaw przełączników tylnych siedzeń, cewka przekaźnika silnika dmuchawy |
| F17 | 10 A | Lewe tylne światła przeciwmgłowe, kierunkowskazy i światła cofania |
| F18 | 10 A | Oświetlenie tablicy rejestracyjnej, boczne światła obrysowe |
| F19 | 30A | Ogrzewana tylna szyba |
| F20 | 10 A | Podgrzewane lusterka zewnętrzne |
| F21 | 25A | Silniki tylnych siedzeń |
| F22 | 10 A | Złącze akcesoriów |
| F23 | – | Nieużywany |
| F24 | 25A | Moduł sterownika pompy paliwa |
| F25 | 15A | Przednie gniazdo akcesoriów |
| F26 | 15A | Tylne gniazdo akcesoriów |
| F27 | 10 A | Płyta tylna |
| F28 | 25A | Lewa tylna szyba |
| F29 | 5A | VICS (system informacji i komunikacji w pojeździe) – tylko Japonia |
| F30 | 10 A | Alternator, sygnalizator dźwiękowy zasilany akumulatorowo, przekaźnik tranzytowy |
| F31 | 40A | Przednie siedzenie pasażera |
| F32 | 30A | Elektryczny siłownik hamulca postojowego |
| F33 | 20A | Tylny moduł elektroniczny (pompa paliwa) |
| F34 | 30A | Wzmacniacz mocy |
| F35 | – | Nieużywany |
| F36 | – | Nieużywany |
| F37 | 10 A | Bateria systemu TPM + |
| F38 | Nieużywany | |
| F39 | 15A | Moduł bramy |
| F40 | 25A | Tylna szyba prawa |
| F41 | – | Nieużywany |
| F42 | – | Nieużywany |
| F43 | 15A | Tylna zapalniczka do cygar |
| F44 | 15A | Przednia zapalniczka do cygar |
| F45 | Nieużywany | |
| F46 | 10 A | Prawy tylny bieg wsteczny, kierunkowskaz i światła przeciwmgielne |
| F47 | 20A | FEM, ogrzewanie przedniego siedzenia |
| F48 | 5A | Wysoko zamontowane światła stopu |
| F49 | 5A | Lewe światła stopu i tylne |
| F50 | Nieużywany | |
| F51 | 10 A | System nawigacyjny |
| F52 | 20A | Zawieszenie pneumatyczne |
| F53 | 20A | Silnik wentylatora tylnego |
| F54 | 15A | Podgrzewana kierownica |
| F55 | 5A | Systemu TPM |

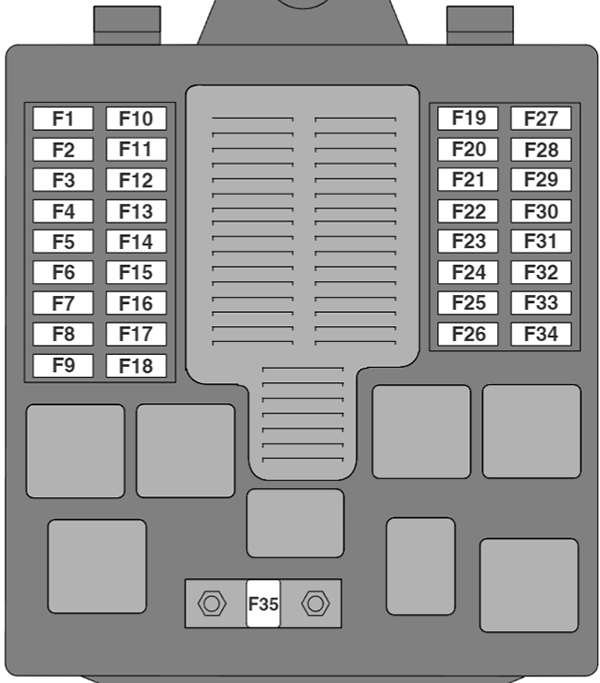

Skrzynka bezpieczników komory silnika
Skrzynka bezpieczników znajduje się w komorze silnika po prawej stronie, obok zbiornika płynu do spryskiwaczy. Zdejmij pokrywę skrzynki bezpieczników, naciskając zatrzask sprężynowy i podnosząc ją.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 5A | Benzyna: zapłon przedni, UHEGO, pompa paliwa, cewki przekaźnika zapłonu tylnego; Diesel: Pompa paliwa, cewki tylnego przekaźnika zapłonu |
| F2 | 10 A | Benzyna: przepustnica |
| F3 | 5A | Sterownik DSC |
| F4 | 30A | Pompa myjąca |
| F5 | – | Nieużywany |
| F6 | 40A | Kompresor zawieszenia pneumatycznego |
| F7 | 40A | Ogrzewanie prawej przedniej szyby lub ogrzewanie strefy postojowej wycieraczek |
| F8 | 20A | Benzyna: prawe światło mijania; Diesel: EMS, VBR, PCV i VCV |
| F9 | 20A/15A | Benzyna: Lewe światło mijania (20A); Diesel: EMS, wentylator chłodzący, MAFS, IPDA, moduł świec żarowych, AEM (15A) |
| F10 | 15A/20A | Benzyna: rogi (15A); Diesel: prawe światło mijania (20A) |
| F11 | – | Nieużywany |
| F12 | 10 A | Benzyna: moduł sterujący silnika, elektromagnesy WT |
| F13 | 10 A | Benzyna: Wtryskiwacze paliwa (10A); Diesel: Lewe światło mijania (20A) |
| F14 | 10 A | Benzyna: zawór upustowy, zawór EGR, DMTL, zawory dostrajające kolektor dolotowy V6 (IMTV), MAFS, elektromagnes filtra powietrza, sterownik wentylatora chłodnicy |
| F15 | – | Nieużywany |
| F 16 | 20A | Światło drogowe prawe, światło drogowe lewe |
| F17 | 10 A | Moduł sterujący silnika, moduł sterujący skrzynią biegów |
| F18 | 15A | Przednie światła przeciwmgielne, stan przeciwmgielnych przedniej części tablicy rozdzielczej |
| F19 | 25A | Elektromagnes rozrusznika |
| F20 | 40A | Moduł ABS (pompa) |
| F21 | – | Diesel: Bateria FFH + |
| F22 | 20A | Moduł ABS |
| F23 | – | Nieużywany |
| F24 | 20A | Benzyna: Pompa wodna chłodnicy międzystopniowej (silniki z doładowaniem) |
| F25 | 15A | Diesel: Klakson |
| F26 | 40A | Układ wycieraczek, przedni moduł elektroniczny (FEM) |
| F27 | 5A | Benzyna: wtrysk powietrza wtórnego; Olej napędowy: Bateria EMS + |
| F28 | – | Nieużywany |
| F29 | – | Nieużywany |
| F30 | 15A | Benzyna: Cewki zapłonowe |
| F31 | – | Nieużywany |
| F32 | 40A | Ogrzewanie lewej przedniej szyby |
| F33 | 30A | Benzyna: Czujniki tlenu podgrzewane w banku |
| F34 | 30A/10A | Benzyna: podgrzewane czujniki tlenu w banku B (30A); Diesel: Pomocnicza pompa wodna (10A) |
| F35 | 80A | Wentylator chłodnicy |
