W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jaguara XF (X260) z lat: 2016, 2017, 2018, 2019, 2020.
Jaguar XF (oznaczany również jako X260) to luksusowy sedan produkowany przez brytyjską markę Jaguar Land Rover. Wersja 2016-2020 modelu XF to druga generacja tego samochodu, która została wprowadzona na rynek w 2015 roku. Oto kilka kluczowych informacji na temat Jaguar XF (2016-2020):
- Design i Stylistyka: Jaguar XF charakteryzuje się eleganckim i nowoczesnym designem, który odzwierciedla charakterystyczne cechy marki Jaguar. Ma smukłe linie nadwozia, charakterystyczną atrapę chłodnicy w kształcie litery „J” i smukłe reflektory LED. To samochód o wyrafinowanym wyglądzie, który emanuje luksusem i sportowym charakterem.
- Silniki: XF oferuje różne opcje jednostek napędowych, w tym benzynowe i wysokoprężne silniki, które są dostępne w różnych mocach. Modele sportowe, takie jak Jaguar XF S i XF Sportbrake, oferują jeszcze większą moc i osiągi.
- Wnętrze: Kabina pasażerska XF jest luksusowo wykończona, oferując wysokiej jakości materiały wykończeniowe, precyzyjne wykonanie i ergonomiczne fotele. Wnętrze jest przestronne i komfortowe, co tworzy eleganckie środowisko.
- Technologia: Samochód jest wyposażony w zaawansowane systemy infotainment, w tym dotykowy ekran, systemy nawigacji, systemy dźwięku i wiele opcji łączności i rozrywki. XF oferuje także zaawansowane systemy bezpieczeństwa i asysty kierowcy.
- Dynamika Jazdy: Jaguar XF jest znany z doskonałych właściwości jezdnych i sportowego charakteru. Układ kierowniczy i zawieszenie zapewniają dynamiczną i stabilną jazdę, a mocne jednostki napędowe dostarczają imponujące osiągi.
- Przestrzeń i Wygoda: Mimo że XF to sedan, oferuje odpowiednią ilość miejsca dla pasażerów i bagażu. Tylna kanapa może być składana, co zwiększa przestrzeń ładunkową, a opcjonalny XF Sportbrake oferuje jeszcze większą przestrzeń ładunkową dzięki nadwoziu typu kombi.
- Różne Wersje i Opcje: XF jest dostępny w różnych wariantach wyposażenia, w tym standardowym sedan, sportowym XF S oraz wersji kombi XF Sportbrake. To daje klientom możliwość dostosowania samochodu do swoich preferencji.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Skrzynka bezpieczników przedziału pasażerskiego

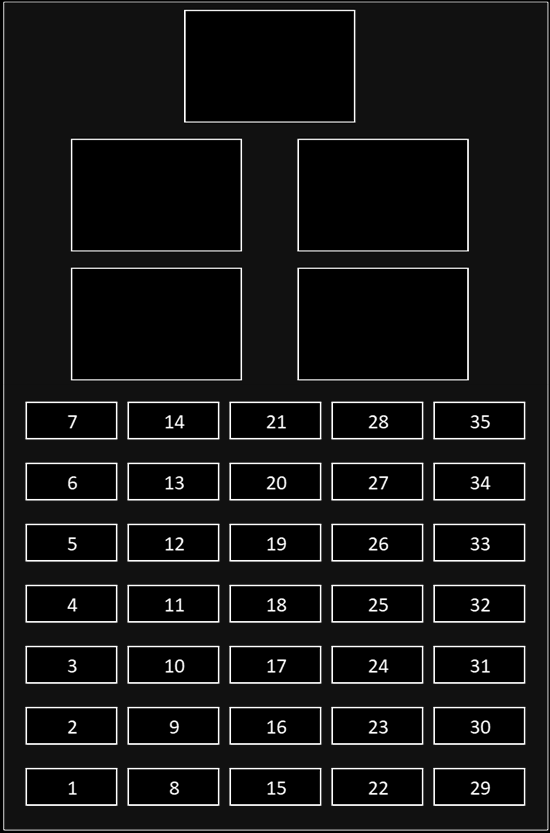

Bezpieczniki znajdują się w prawym słupku A, pod deską rozdzielczą. Za pomocą odpowiedniego narzędzia odpiąć i zwolnić tylną krawędź panelu. Pociągnij, aby usunąć.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20A | Szyberdach. |
| 2 | 5A | Przełącznik pedału hamulca. |
| 3 | 5A | Immobilizer. |
| 4 | 5A | Gniazdo diagnostyczne. |
| 5 | 5A | Sygnalizator akustyczny zasilany baterią. |
| 6 | 20A | Dodatkowe gniazdo zasilania drugiego rzędu. |
| 7 | 20A | Dodatkowe gniazdo zasilania Cubby Box. |
| 8 | 20A | Lewe przednie siedzenie. |
| 9 | 20A | Prawe przednie siedzenie. |
| 10 | 30A | Lewe przednie siedzenie. |
| 11 | 30A | Prawe przednie siedzenie. |
| 12 | – | – |
| 13 | 20A | Przednie gniazdo zasilania pomocniczego. |
| 14 | – | – |
| 15 | – | – |
| 16 | 5A | 2016-2017: Zasilanie elektryczne. 2018-2020: Moduł kierownicy. |
| 17 | 5A | Antena klamek drzwi. |
| 18 | 15A | Klakson. |
| 19 | – | – |
| 20 | 20A | Fotel kierowcy podgrzewany lub klimatyzowany. |
| 21 | 20A | Podgrzewane lub klimatyzowane siedzenie pasażera z przodu. |
| 22 | 25A | Drzwi przednie prawe. |
| 23 | 25A | Drzwi tylne lewe. |
| 24 | 25A | Drzwi tylne prawe. |
| 25 | 25A | Drzwi przednie lewe. |
| 26 | – | – |
| 27 | 5A | 2018: Jonizator powietrza. |
| 28 | 10 A | Moduł kierownicy. |
| 29 | 5A | Wejście bez kluczyka. |
| 30 | 20A | Wejście bez kluczyka. |
| 31 | – | – |
| 32 | 5A | System monitorowania ciśnienia w oponach (TPMS). |
| 33 | 15A | Klimatyzacja (klimatyzacja). |
| 34 | – | – |
| 35 | – | – |
Skrzynki bezpieczników w komorze silnika

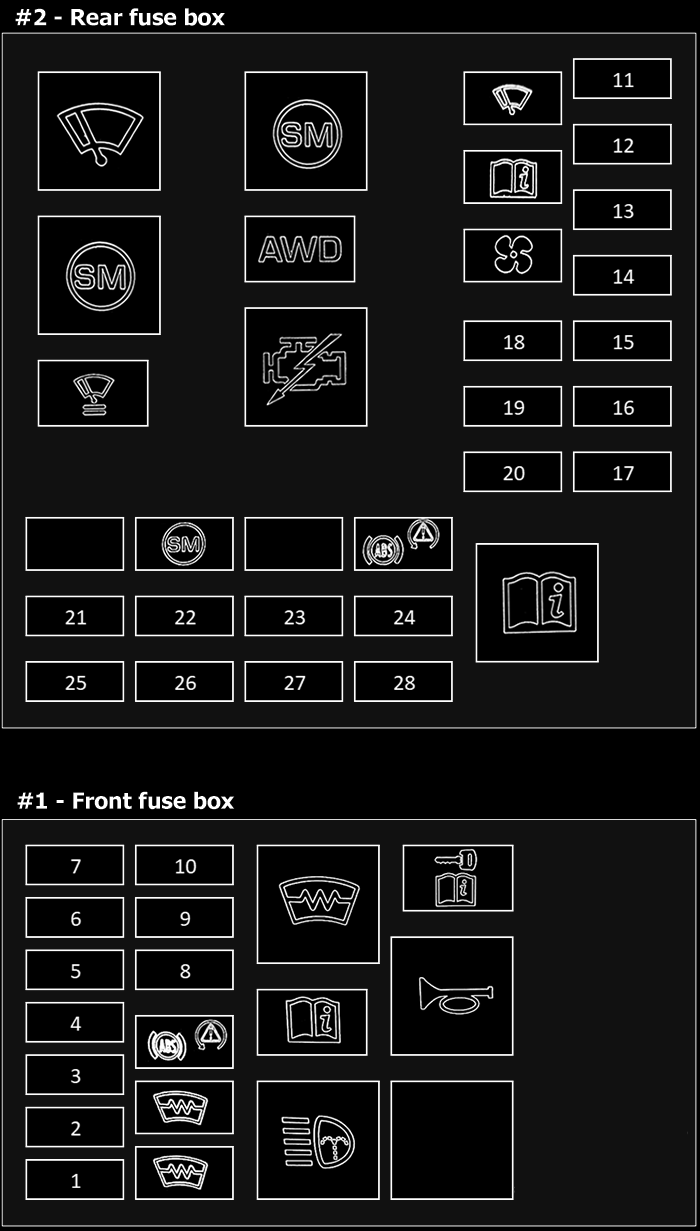

Przednia skrzynka bezpieczników komory silnika.
Podnieś osłonę dodatniego zacisku wzmacniacza. Naciśnij i przytrzymaj zatrzaski zabezpieczające pokrywę skrzynki bezpieczników. Podnieś, aby otworzyć pokrywę.
Tylna skrzynka bezpieczników komory silnika.
Zdejmij osłonę pod maską – lekko naciśnij i przytrzymaj zatrzask zabezpieczający, następnie podnieś, aby zwolnić i pociągnij, aby zdjąć. Naciśnij i przytrzymaj zatrzask zabezpieczający pokrywę skrzynki bezpieczników. Podnieś, aby otworzyć pokrywę i pociągnij, aby ją zdjąć.
| Numer | Ampery [A] | Opis |
|---|---|---|
| Przednia skrzynka bezpieczników: | ||
| 1 | 5A | Silnik reflektora lewego. |
| 2 | 5A | Reflektory. |
| 3 | 5A | Silnik reflektora prawego. |
| 4 | – | – |
| 5 | – | – |
| 6 | 30A | Elektryczne mycie reflektorów. |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | 15A | Pompa wody intercoolera. |
| Tylna skrzynka bezpieczników: | ||
| 11 | 15A | System zarządzania silnikiem. |
| 12 | 15A | System zarządzania silnikiem. |
| 13 | 10 A | 2016-2019: Dźwignia zmiany biegów. System paliwowy. System zarządzania silnikiem. 2020: Układ paliwowy. System zarządzania silnikiem. |
| 14 | 15A | System zarządzania silnikiem (2,0 l diesel). |
| 15 | 10 A | Chłodzenie silnika. Mocowania silnika. System zarządzania silnikiem. |
| 16 | 25A | Układ zarządzania silnikiem (benzyna 3,0 l). |
| 17 | 10A/20A | Czujniki spalin. |
| 18 | 20A | Czujniki spalin. |
| 19 | 20A | Czujniki spalin (benzyna 3,0 l). |
| 20 | 15A | System zarządzania silnikiem. |
| 21 | – | – |
| 22 | 5A | Pompa wody intercoolera. |
| 23 | 5A | System zarządzania silnikiem. Rozrusznik. Zarządzanie energią elektryczną. |
| 24 | – | – |
| 25 | 30A | Rozrusznik. |
| 26 | 5A | 2019: System zarządzania silnikiem. |
| 27 | 25A | Skrzynka transferowa. |
| 28 | 30A | 2018-2020: Pompa paliwa. |
Skrzynka bezpieczników przedziału bagażowego
Sedan: Zdemontuj prawy panel dostępu do bagażnika – obróć zatrzask zabezpieczający o 90 stopni w kierunku przeciwnym do ruchu wskazówek zegara, aby zwolnić panel.
Sportbrake (kombi): Zdemontuj prawy panel dostępu do bagażnika – obróć zacisk zabezpieczający o 90 stopni w kierunku przeciwnym do ruchu wskazówek zegara, aby zwolnić panel.

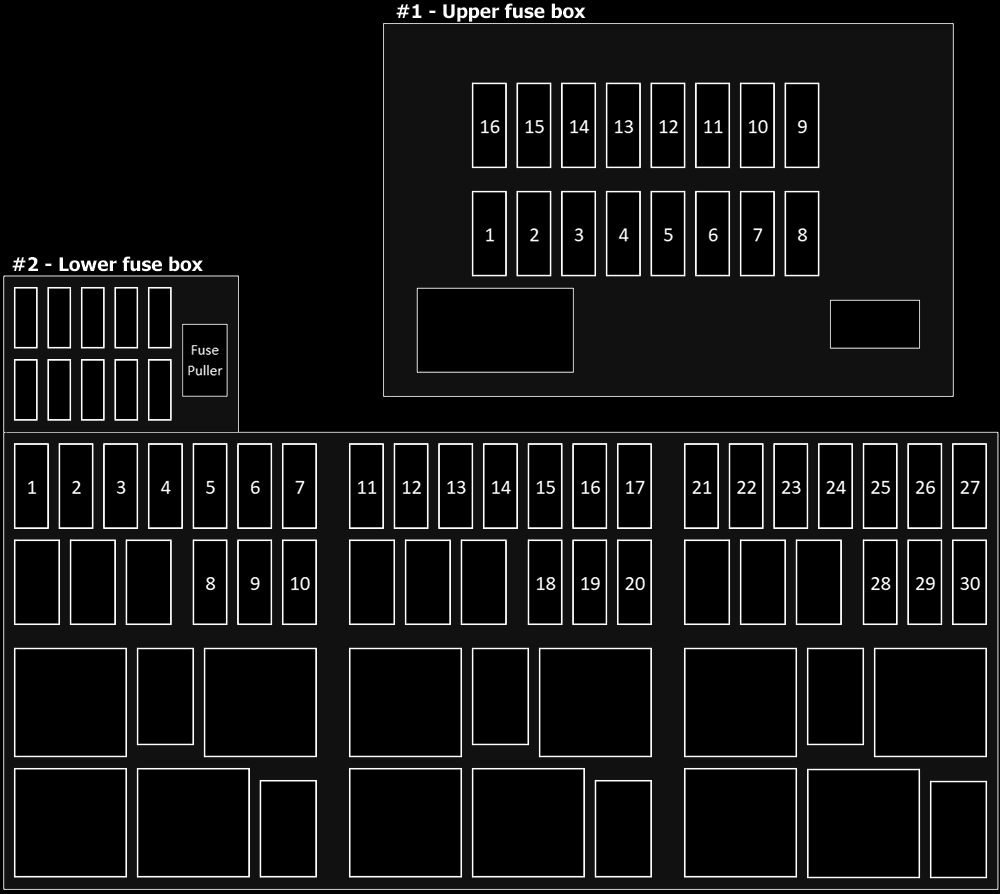

Sedan
| Numer | Ampery [A] | Opis |
|---|---|---|
| Górna skrzynka bezpieczników: | ||
| 1 | 15A | Ekran dotykowy. Panel sterowania klimatem. |
| 2 | 10 A | 2016-2019: Wzmacniacz audio. 2020: Panel wideo. |
| 3 | 10 A | 2019-2020: Pnia gestów. |
| 4 | 10 A | 2016-2018: System nawigacji. 2019: System nawigacji. Tuner telewizyjny. |
| 5 | 15A | Jednostka główna audio. |
| 6 | 15A | 2016-2019: Panel złączy przenośnych multimediów. |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
| 11 | – | – |
| 12 | – | – |
| 13 | – | – |
| 14 | – | – |
| 15 | 15A | System ogrzewania i wentylacji. |
| 16 | 20A | 2016-2018: Nagrzewnica pomocnicza. 2020: Nagrzewnica na paliwo. |
| Dolna skrzynka bezpieczników: | ||
| 1 | 20A | Dodatkowe gniazdo zasilania w bagażniku. |
| 2 | 5A | Podgrzewane tylne siedzenia. |
| 3 | 20A | Podgrzewane tylne siedzenie po lewej stronie. |
| 4 | 20A | Podgrzewane tylne prawe siedzenie. |
| 5 | 10 A | Dynamiczna kontrola stabilności (DSC). Elektroniczny mechanizm różnicowy. |
| 6 | 10 A | 2016-2017: Moduł centrum wiadomości. 2018-2020: Tablica przyrządów. |
| 7 | 5A | 2016-2017: Zarządzanie energią elektryczną. |
| 8 | 25A | Przyczepa. |
| 9 | 10 A | Płyn Diesla (DEF). |
| 10 | 25A | Płyn Diesla (DEF). |
| 11 | 10 A | Lusterko wsteczne. Monitor martwego pola. Kamera. |
| 12 | 10 A | System rozrywki. |
| 13 | 10 A | Podgrzewana kierownica. |
| 14 | 10 A | Wyświetlacz Head Up (HUD). |
| 15 | 5A | Kamera. |
| 16 | – | – |
| 17 | 5A | Adaptacyjny tempomat. |
| 18 | 20A | Przyczepa. |
| 19 | – | – |
| 20 | 10 A | Telematyka. |
| 21 | – | – |
| 22 | 15A | Przełączniki drzwi kierowcy. Siedzenie kierowcy. Sterowanie fotelem kierowcy. Przednie siedzenie pasażera. |
| 23 | 10 A | Tylna roleta przeciwsłoneczna. |
| 24 | 20A | Tylne gniazdo zasilania pomocniczego. |
| 25 | – | – |
| 26 | – | – |
| 27 | 30A | Elektrycznie wysuwany hak holowniczy. Przyczepa. |
| 28 | 30A | System paliwowy. |
| 29 | 30A | Zasilany bagażnik. |
| 30 | 5A | Pompa diesla. |

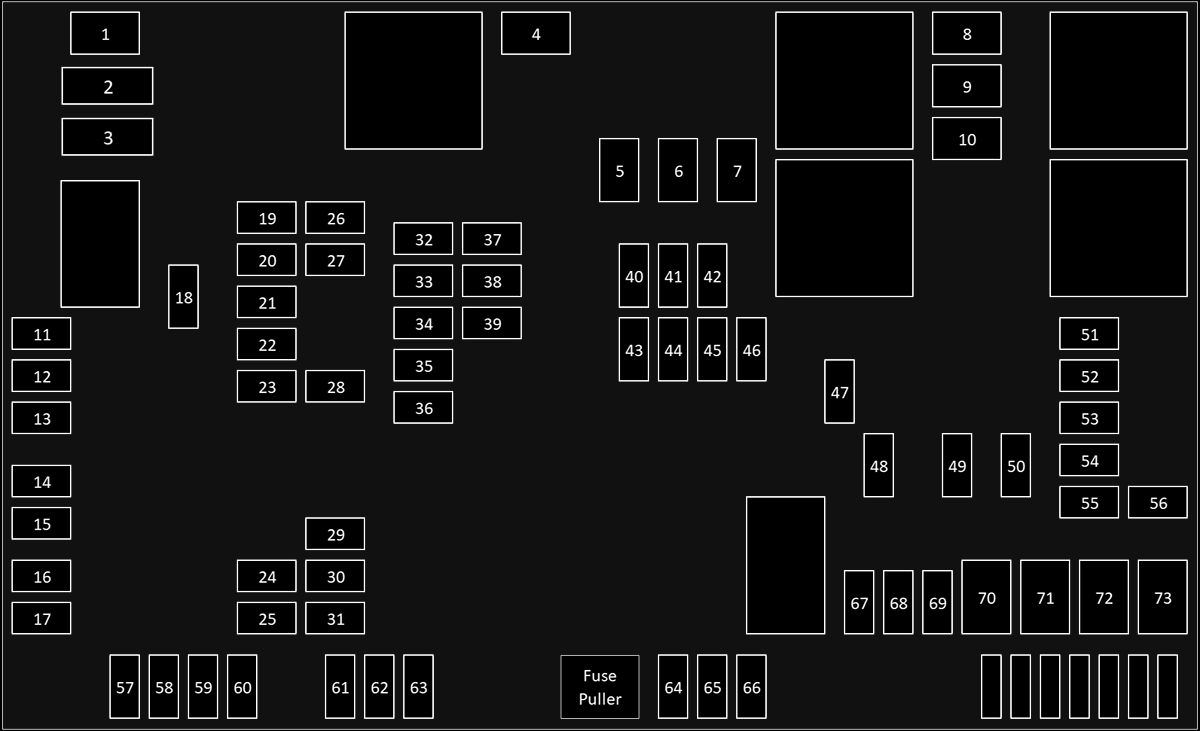

Sportbrake
| Numer | Ampery [A] | Opis |
|---|---|---|
| 11 | 5A | Zapasowy |
| 12 | 20A | Podgrzewane tylne siedzenie po lewej stronie. |
| 13 | 20A | Podgrzewane tylne prawe siedzenie. |
| 14 | 20A | Dynamiczna kontrola stabilności (DSC). |
| 15 | 5A | Podgrzewane tylne siedzenia. |
| 16 | 10 A | Podgrzewana kierownica. |
| 17 | 25A | Zapasowy |
| 18 | 15A | Tylna wycieraczka. |
| 19 | 5A | Monitor martwego pola. Wyczyść wykrywanie wyjścia. |
| 20 | 15A | Zapasowy |
| 21 | 15A | Przełączniki siedzeń. |
| 22 | 15A | 2018-2019: Masaż siedziska. |
| 23 | 10 A | 2018-2019: Tylna roleta przeciwsłoneczna. |
| 24 | 10 A | Telematyka. |
| 25 | 15A | Tylna wycieraczka. |
| 26 | 20A | Dodatkowe gniazdo w bagażniku. |
| 27 | 20A | Tylne gniazdo pomocnicze w konsoli środkowej. |
| 28 | 5A | Adaptacyjny tempomat. |
| 29 | 15A | Kontrola klimatu. Silnik dmuchawy tylnej. |
| 30 | 20A | Nagrzewnica pomocnicza. |
| 31 | 25A | Zapasowy |
| 32 | 25A | Zapasowy |
| 33 | – | – |
| 34 | 10 A | Lusterko wsteczne. Monitor martwego pola. Kamera. Pomoc w parkowaniu. |
| 35 | 10 A | Wyświetlacz Head Up (HUD). |
| 36 | 5A | 2018-2019: Automatyczny asystent świateł drogowych (AHBA). 2020: Kamera. |
| 37 | 25A | Zapasowy |
| 38 | 10 A | Tablica przyrządów. |
| 39 | 10 A | 2018: Wyświetlacz Head-Up (HUD). |
| 40 | 10 A | Gest tylnej klapy. Przenośne złącza multimedialne. |
| 41 | 15A | System rozrywki. |
| 42 | 15A | Kontrola klimatu. |
| 43 | 10 A | Zapasowy |
| 44 | 15A | System rozrywki. |
| 45 | 10 A | System rozrywki. Przenośne złącza multimedialne. Wykrywanie obecności. |
| 46 | 15A | Zapasowy |
| 47 | 30A | System paliwowy. |
| 48 | 25A | 2018-2019: System grzewczy. |
| 49 | 5A | Układ paliwowy (tylko pojazdy z silnikiem Diesla). |
| 50 | 15A | Elektryczna osłona bagażnika. |
| 51 | 5A | Dynamika adaptacyjna. |
| 52 | 25A | Zapasowy |
| 53 | 10 A | Zawieszenie pneumatyczne. |
| 54 | 25A | Zapasowy |
| 55 | – | – |
| 56 | 15A | Dynamika adaptacyjna. |
| 57 | 25A | Zapasowy |
| 58 | 10 A | 2018-2019: Tempomat adaptacyjny. |
| 59 | 30A | Elektryczna klapa tylna. |
| 60 | 25A | Zapasowy |
| 61 | 25A | 2018-2019: Zarządzanie energią elektryczną. |
| 62 | 25A | Zapasowy |
| 63 | 25A | Zapasowy |
| 64 | 10 A | System rozrywki. |
| 65 | 10 A | Płyn Diesla (DEF). |
| 66 | 25A | Zapasowy |
| 67 | 15A | Przyczepa. |
| 68 | 15A | Przyczepa. |
| 69 | 30A | Rozkładane stopnie boczne. |
| 70 | 30A | Hamowanie przyczepy. |
| 71 | 30A | Elektrycznie wysuwany hak holowniczy. |
