Hyundai Porter i H100 HR (2004-2016) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundai Porter i H100 HR z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016. Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik […]

09/30/2023
Czas czytania: 3 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundai Porter i H100 HR z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

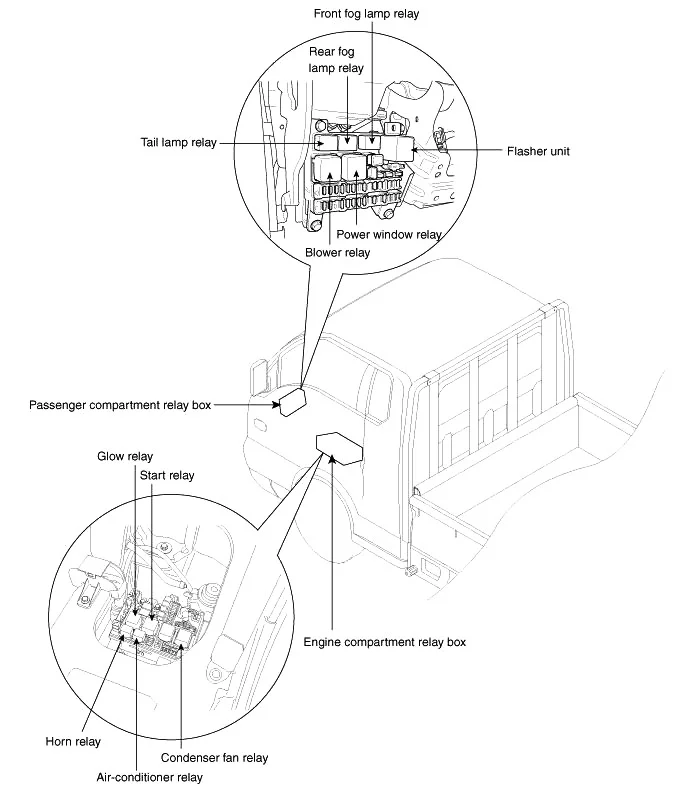

Lokalizacja

Hyundai Porter i H100 HR (2004-2016) - schematy bezpieczników i przekaźników

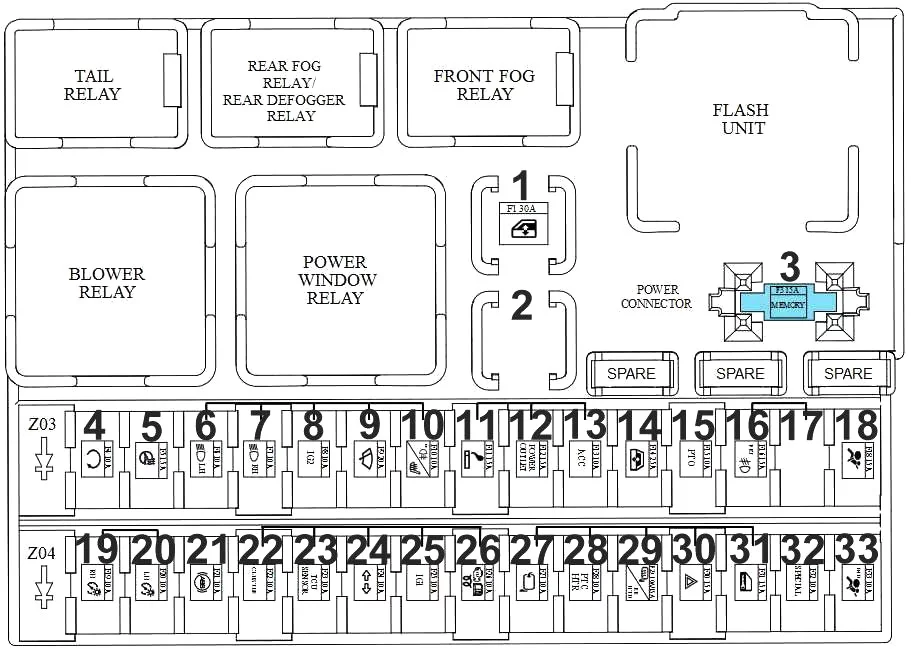

Schemat skrzynki bezpieczników tablicy rozdzielczej

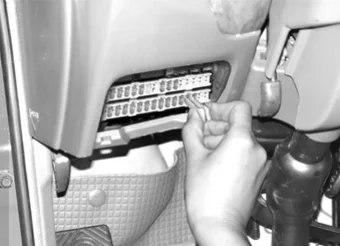

Skrzynka bezpieczników będzie znajdować się nisko na desce rozdzielczej po stronie kierowcy.

Hyundai Porter i H100 HR (2004-2016) - schematy bezpieczników i przekaźników

Hyundai Porter i H100 HR (2004-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Przekaźnik okna zasilania
3 15 Lampa wnętrza pojazdu, przełącznik ostrzegawczy drzwi, audio. ETACM, zestaw wskaźników, złącze łącza danych. Lampa pokojowa (podwójna kabina)
4 10 Moduł kontroli blasku (D4BB). Skrzynka przyłączeniowa E/R (RLY. 4)
5 15
6 10 Reflektor lewy, zestaw wskaźników
7 10 Reflektor prawy
8 10 Przełącznik sterowania nagrzewnicą, ETACM. Przełącznik poziomu światła czołowego. Przekaźnik dmuchawy, przekaźnik przednich świateł przeciwmgielnych, skrzynka przyłączeniowa E/R (RLY. 5), siłownik poziomowania reflektorów lewych i prawych
9 20 Silnik wycieraczek, przełącznik wielofunkcyjny (INT)
10 10 Przekaźnik tylnej lampy przeciwmgielnej
11 15 Zapalniczka
12 15
13 10 Dźwięk, ETACM
14 25
15 10
16 15 Przekaźnik przednich świateł przeciwmgielnych
18 15 Zestaw wskaźników. Przełącznik okna zasilania kierowcy. Tylny przełącznik odmgławiacza, przełącznik poziomowania reflektorów, podgrzewany przełącznik sterowania
18 10 Lampa pozycyjna prawa, tylna lampa zespolona prawa, lampa tablicy rejestracyjnej (standardowa), przełącznik zagrożeń, audio, tylny przełącznik odmgławania szyby, przełącznik sterowania ogrzewaniem, zestaw wskaźników, przełącznik poziomowania reflektorów, przełącznik okna zasilania kierowcy
20 10 Lampa pozycyjna lewa, tylna lampa zespolona lewa, lampa tablicy rejestracyjnej (podwójna)
21 10
22 10 Zestaw wskaźników. Rezystor wstępnego wzbudzenia
23 10 ECM (D4BH/D4CB), czujnik masowego przepływu powietrza (D4CB)
24 10А Wyłącznik awaryjny (T/SIG), wyłącznik lampy cofania
26 10 ETACM
26 10 Elektromagnes odcinający paliwo. Moduł kontroli blasku (D4BB). Czujnik ostrzegawczy filtra paliwa. Zawór elektromagnetyczny EGR (D4BB). RLY. 3 (D4BB)
27 10 Zawór elektromagnetyczny EGR, czujnik masowego przepływu powietrza. Czujnik ostrzegawczy filtra paliwa (D4CB). Przełącznik neutralny (D4BH)
28 10 Podgrzewany przełącznik sterowania
29 10
15
Tylny przekaźnik odmgławiacza (D4BB)
30 15 Przełącznik świateł awaryjnych
31 15 Siłownik zamka drzwi kierowcy
32 10 Czujnik prędkości pojazdu. Skrzynka przyłączeniowa E/R (przekaźnik wentylatora skraplacza)
33 10 Tylny przekaźnik odmgławiacza
Zobacz także:  Hyundai i30 FD (2009-2010) - schematy bezpieczników i przekaźników

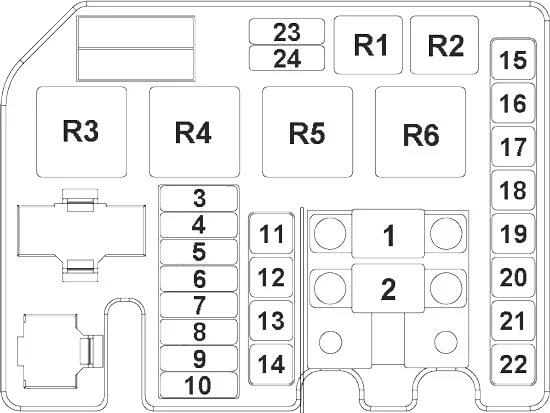

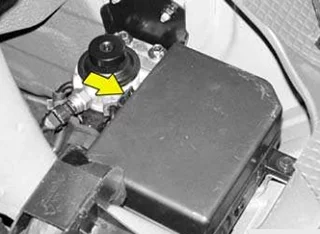

Schemat skrzynki bezpieczników w komorze silnika

Hyundai Porter i H100 HR (2004-2016) - schematy bezpieczników i przekaźników

Hyundai Porter i H100 HR (2004-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 80 D4CB / D4BB i Euro 2: Skrzynka przyłączeniowa E/R (RLY. 3). D4BB i Euro 1: Świecąca skrzynka
2 120(D4CB)
100(D4BB)
Alternator (B+). Skrzynka bezpieczników i przekaźników I/P (bezpiecznik – F7. F12. F14)
3 10 ECM
4 10 Alternator
5 10 Wyłącznik lampy stopu. Przekaźnik sygnału zatrzymania
6 10 Skrzynka przyłączeniowa E/R (RLY. 1)
7 10 Skrzynka przyłączeniowa E/R (RLY. 2)
8 15
9 20 D4CB: ECM
10 10 D4CB: ECM, moduł immobilizera
11 50 Skrzynka przyłączeniowa E/R (RLY. 4), wyłącznik zapłonu
12 30 Przekaźnik sterujący silnika
13 50 Skrzynka przyłączeniowa E/R (bezpiecznik – F16. F17. F18. F19). Skrzynka bezpieczników i przekaźników I/P (bezpiecznik – F29. F30, F31, złącze zasilania F3)
14 40 l/P Skrzynka bezpieczników i przekaźników (bezpieczniki – F1, F16. Przekaźnik lampy tylnej)
15 30 Skrzynka przyłączeniowa E/R (RLY. 6)
16 30
17 40
18 30
19 40
20 30 l/P Skrzynka bezpieczników i przekaźników (przekaźnik dmuchawy)
21 40
22 30 Skrzynka przyłączeniowa E/R (RLY. 5)
23 10 D4CB: Skrzynka przyłączeniowa E/R (RLY. 2, RLY. 6). Wlotowy zawór dozujący, wyłącznik lampy stop
24 15 D4CB: Siłownik VGT, skrzynka przyłączeniowa E/R (RLY. 3)
Przekaźniki
R1 Przekaźnik klimatyzacji
R2 Przekaźnik klaksonowy
R3 Przekaźnik wentylatora skraplacza
R4 Przekaźnik podgrzewacza filtra paliwa
R5 Przekaźnik uruchamiania
R6 Przekaźnik świec zapłonowych
