Hyundai Accent LC (2000-2006) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia Accent LC z lat: 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

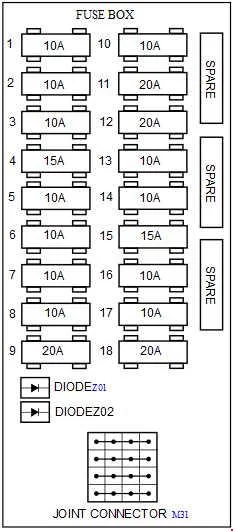

Skrzynka bezpieczników znajduje się pod deską rozdzielczą, po stronie kierowcy (panel nożny).

Hyundai Accent LC (2000-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 A Ostrzeżenie o zagrożeniach, przełącznik świateł awaryjnych, przełącznik zakresu skrzyni biegów, moduł sterowania zmianą A/T i blokadą kluczyka
2 10 A ETACM, rezystor wzbudzenia wstępnego, zestaw wskaźników, zegar pasów bezpieczeństwa
3 10 A Klaster instrumentów
4 15A Poduszka powietrzna
5 10 A ECM, dźwignia zmiany biegów A/T, przełącznik zakresu skrzyni biegów, czujnik masowego przepływu powietrza, czujnik prędkości pojazdu, czujnik wody
6 10 A Zamek drzwi elektrycznych
7 10 A Światła awaryjne, ETACM
8 10 A Lampa stop, dźwignia zmiany biegów A/T, elektromagnes blokady kluczyka A/T
9 20A Odmgławiacz tylnej szyby
10 10 A Reflektor, Szyba elektryczna, Poziomowanie reflektorów, Spryskiwacz reflektorów, ETACM, Przednie światło przeciwmgielne, Sterowanie dmuchawą, Tylny spryskiwacz przerywany, Przekaźnik filtra paliwa
11 20A Przednia wycieraczka i spryskiwacz
12 20A Ogrzewanie foteli
13 10 A Kontrola ABS, odpowietrzanie ABS
14 10 A Zegar cyfrowy, Audio, A/T shift i moduł sterowania blokadą klawiszy
15 15A Zapalniczka
16 10 A Moc lusterka zewnętrznego
17 10 A Odmgławiacz tylnego okna i lusterka zewnętrznego
18 20A Tylna wycieraczka
Zobacz także:  Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników

Komora silnika

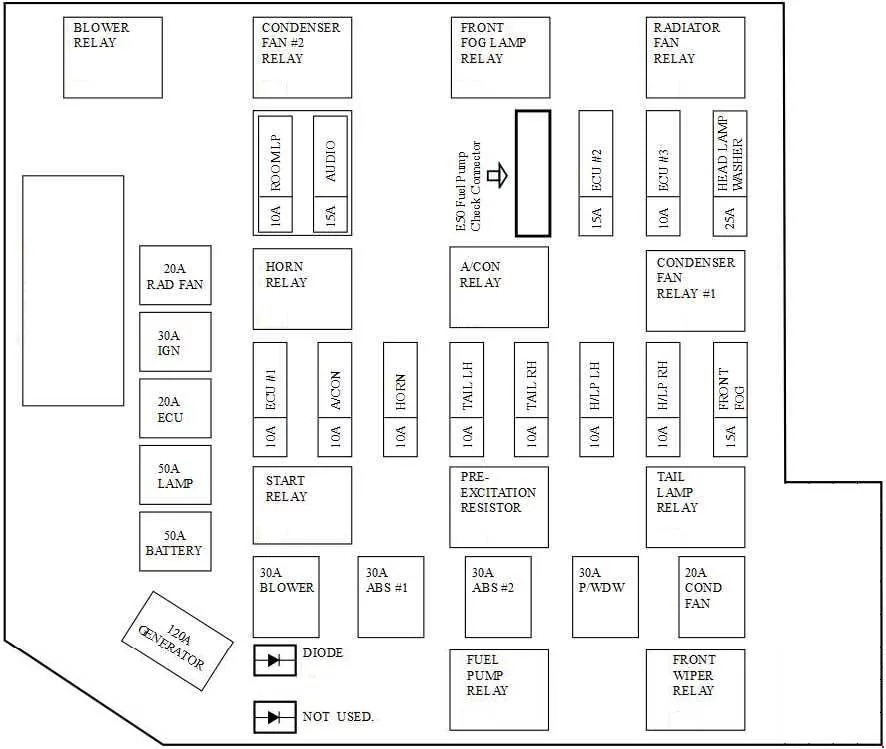

Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).

Hyundai Accent LC (2000-2006) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
POŁĄCZENIE TOPLIWE:
ALT 120A Ładowanie (generator)
BATTERY 50A Bezpiecznik 6, 7, 8, 9, Bezpiecznik klaksonu, Bezpiecznik lampy pomieszczenia
LAMP 50A Bezpiecznik reflektora, bezpiecznik przedniego światła przeciwmgielnego, przekaźnik światła tylnego, bezpiecznik spryskiwacza H/LP
ECU 20A Przekaźnik sterujący silnika, generator, przekaźnik pompy paliwa, bezpiecznik nr 3 ECU
IGN 30A Źródło zasilania zapłonu, przekaźnik startowy
RAD FAN 20A Sterowanie wentylatorem chłodnicy
BLOWER 30A Sterowanie dmuchawą
ABS 30A Sterowanie ABS, złącze odpowietrzające ABS
ABS 30A Sterowanie ABS, złącze odpowietrzające ABS
P/WDW 30A Zasilanie okna
COND FAN 20A Sterowanie wentylatorem skraplacza
HTR 60A Podgrzewacz pomocniczy
HTR 30A Podgrzewacz pomocniczy
GLOW 80A Przekaźnik świecy żarowej
F/HTR 30A Podgrzewacz paliwa
BEZPIECZNIKI:
ECU #1 10 A Wentylator chłodnicy, wentylator skraplacza, ECM, czujnik tlenu, zawór sterujący przedmuchem, SMATRA, przekaźnik świecy żarowej, przekaźnik nagrzewnicy, wyłącznik lampy stop
A/CON COMP 10 A Przekaźnik klimatyzacji
HORN 10 A Przekaźnik klaksonowy
TAIL LH 10 A Lampy oświetleniowe, lewa tylna lampa zespolona, ​​lampa rejestracyjna, sterowanie DRL, lampa pozycyjna, przekaźnik spryskiwaczy H/LP
TAIL RH 10 A Prawa tylna lampa zespolona, ​​lampa rejestracyjna, lampa pozycyjna
H/LP LH 10 A Lewa lampa przednia, sterowanie DRL, zestaw wskaźników
H/LP RH 10 A Prawa lampa czołowa
FRONT FOG 15A Przekaźnik przednich świateł przeciwmgielnych
ROOM LP 10 A Zestaw wskaźników, lampka sufitowa, lampa do bagażnika, ETACM, DLC, ostrzeżenie o drzwiach, uniwersalne złącze kontrolne
AUDIO 15A Audio, zegar cyfrowy, antena zasilająca, przełącznik klimatyzacji, przełącznik tylnych świateł przeciwmgielnych
ECU #2 15A Siłownik prędkości biegu jałowego, ECM, czujnik położenia wałka rozrządu, siłownik EGR, siłownik płytki przepustnicy
ECU nr 3 10 A ECM
H/L WASHER 25A Silnik spryskiwacza reflektorów
F/PUMP CHK (E50) Przekaźnik pompy paliwa, silnik pompy paliwa
Zobacz także:  Hyundai Coupe i Tiburon (2002-2003) - schematy bezpieczników i przekaźników

Dodatkowa skrzynka bezpieczników (tylko Diesel):
Hyundai Accent LC (2000-2006) - schematy bezpieczników i przekaźników

Numer
Ampery [A]
Opis
GLOW 80
HTR#1 60 Przekaźnik grzałki nr 1
HTR#2 30 Przekaźnik grzałki nr 2
F/HTR 30 Grzałka filtra paliwa
