Hyundai Porter i H100 AU (1996-2003) – schematy bezpieczników i przekaźników

Rocznik 1996-2003

Zaktualizowano 30.01.2025

Hyundai Porter i H100 AU (1996-2003) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundai Porter i H100 AU z lat: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

Sprawdzanie oraz wymiana bezpieczników Hyundai Porter i H100 AU (1996-2003)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Hyundai Porter i H100 AU (1996-2003)!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Schemat skrzynki bezpieczników tablicy rozdzielczej Hyundai Porter i H100 AU (1996-2003)

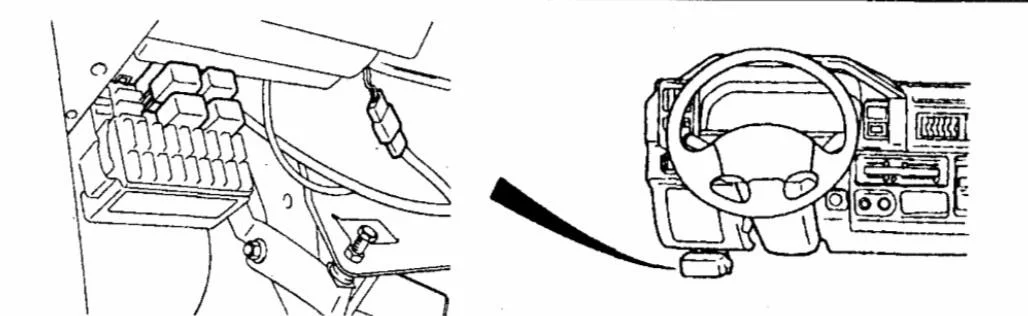

Skrzynka bezpieczników w kabinie znajduje się pod deską rozdzielczą (po stronie kierowcy).

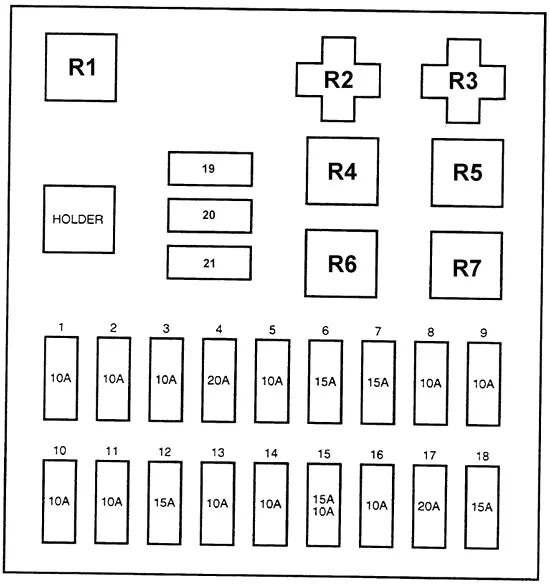

Hyundai Porter i H100 AU (1996-2003) - schematy bezpieczników i przekaźników

Hyundai Porter i H100 AU (1996-2003) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	10	Klaster instrumentów
2	10	Sygnał włączania
3	10	Tylne światło przeciwmgielne
4	20	Ogrzewanie
5	10	Radio
6	15	Zapalniczka
7	15	Wycieraczka
8	10	Lewa lampa przednia
9	10	Prawa lampa czołowa
10	10	Lewy kierunkowskaz
11	10	Prawy kierunkowskaz
12	15	Przednia lampa przeciwmgielna
13	10	Światła awaryjne
14	10	Klakson
15	15 10	Grzałka filtra paliwa/lampa pokojowa
16	10	Zamek drzwi elektrycznych
17	20	Lewe okno elektryczne
18	15	Prawe okno elektryczne
Przekaźniki
R1	Jednostka migacza
R2	Przekaźnik filtra paliwa
R3	Przekaźnik sterujący MFI
R4	Przekaźnik świateł przednich
R5	Przekaźnik lampy tylnej
R6	Przekaźnik świateł przeciwmgielnych
R7	Przekaźnik szyb elektrycznych

Skrzynka bezpieczników komory silnika Hyundai Porter i H100 AU (1996-2003)

Hyundai Porter i H100 AU (1996-2003) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
A	40	Stacyjka
B	80	Moduł kontroli świecenia, przekaźnik startowy
C	60	Generator
D	40	Lampa czołowa, lampa tylna
E	40	Okno elektryczne, klimatyzacja

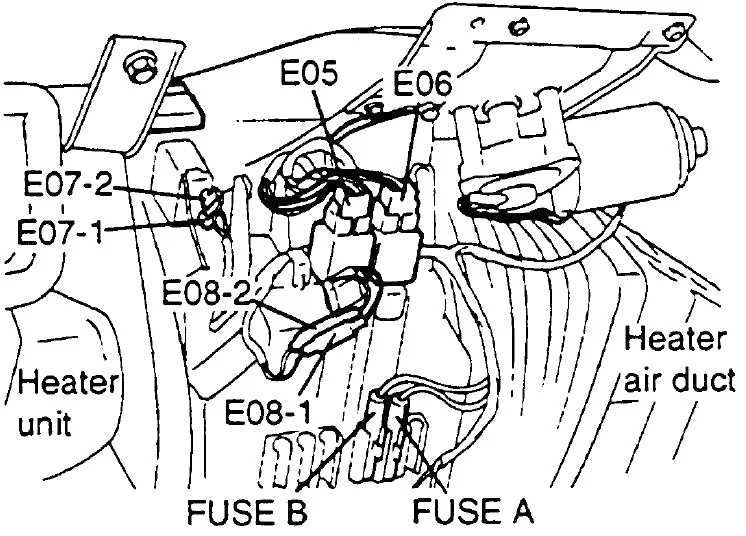

Bezpieczniki klimatyzacji Hyundai Porter i H100 AU (1996-2003)

Hyundai Porter i H100 AU (1996-2003) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
A	10	Przekaźnik zasilania klimatyzacji
B	20	Przekaźnik silnika wentylatora skraplacza
Przekaźniki
E05	Przekaźnik zasilania klimatyzacji
E06	Przekaźnik silnika wentylatora skraplacza

Inne przekaźniki Hyundai Porter i H100 AU (1996-2003)

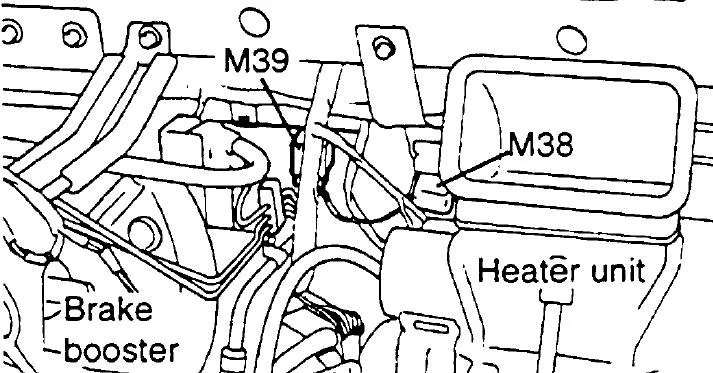

Przekaźnik rozrusznika Hyundai Porter i H100 AU

Hyundai Porter i H100 AU (1996-2003) - schematy bezpieczników i przekaźników

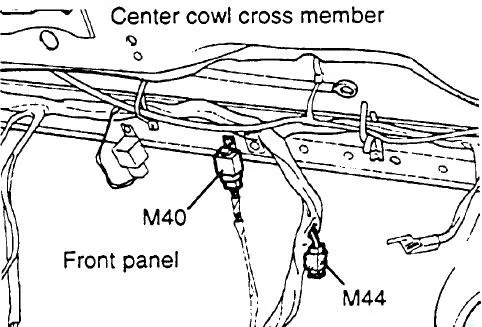

Przekaźnik tylnego światła przeciwmgielnego Hyundai Porter i H100 AU (1996-2003)

Hyundai Porter i H100 AU (1996-2003) - schematy bezpieczników i przekaźników

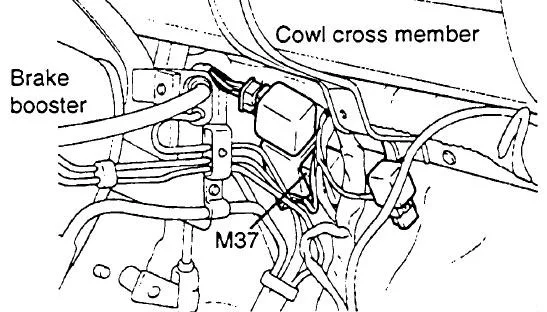

Przekaźnik filtra paliwa Hyundai Porter i H100 AU (1996-2003)

Hyundai Porter i H100 AU (1996-2003) - schematy bezpieczników i przekaźników

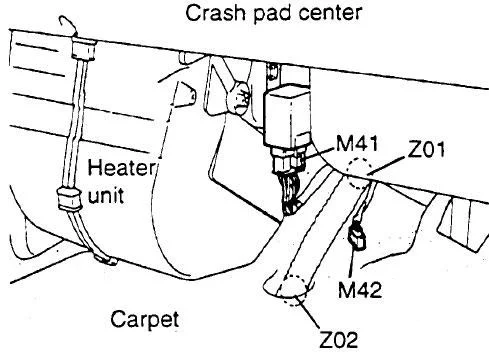

Przekaźnik przerywany wycieraczek Hyundai Porter i H100 AU (1996-2003)

Hyundai Porter i H100 AU (1996-2003) - schematy bezpieczników i przekaźników

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
