Hyundai i20 GB (2015-2018) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia i20 GB z lat: 2015, 2016, 2017, 2018. Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić […]

10/10/2023
Czas czytania: 9 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia i20 GB z lat: 2015, 2016, 2017, 2018.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Hyundai i20 GB (2015-2018) - skrzynka bezpieczników i przekaźników
Nazwa Symbol Ampery [A] Opis
SAFETY P/WDW Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników

25 Bezpieczny moduł okna zasilania kierowcy
P/WDW LH Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 25 Przełącznik główny okna zasilania, przełącznik okna zasilania pasażera
HTD MIRR Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 ECM, moduł sterowania klimatyzacją, lusterko zewnętrzne zasilania kierowcy/pasażera
FOG LP FRT Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 Przekaźnik przednich świateł przeciwmgielnych
RR HTD Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 30 Przekaźnik ogrzewania tylnej szyby
P/WDW RH Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 25 Przełącznik okna zasilania kierowcy
STOP LAMP Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 15 Moduł elektroniczny sygnału zatrzymania
POWER OUTLET LH Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 20 Gniazdo zasilania lewe
DR LOCK Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 20 Przekaźnik odblokowujący bramę/bramę, przekaźnik blokujący/odblokowujący drzwi
POWER OUTLET RH Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 20 Gniazdo zasilania prawe
BLOWER Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 Moduł sterowania klimatyzacją, silnik dmuchawy
ACC Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 Przełącznik zasilania lusterka zewnętrznego, Audio, zegar cyfrowy, BCM, moduł sterowania inteligentnym kluczykiem, blok złącza I/P (przekaźnik P/OUTLET)
START Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 A/T: przełącznik zakresu skrzyni biegów,
M/T: ECM, blok złączy E/R (przekaźnik startowy), przełącznik blokady zapłonu, moduł sterowania inteligentnym kluczykiem
TURN Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 15 BCM
SENSOR Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 Czujnik wody
MODULE3 Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 Moduł sterowania klimatyzacją, blok przyłączeniowy E/R (uniwersalne złącze kontrolne), przełącznik centralny, dźwignia zmiany biegów bankomatu ILL
PDM1 Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 25 Inteligentny moduł sterowania kluczami
PDM2 Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 25 Inteligentny moduł sterowania kluczykiem, przełącznik przycisku Start/Stop
MODULE2 Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 Brzęczyk czujnika wspomagania parkowania z tyłu, czujnik wspomagania parkowania z tyłu po lewej i prawej stronie, czujnik wspomagania parkowania z tyłu po lewej i prawej stronie (środek)
TCU Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 15 A/T: przełącznik zakresu skrzyni biegów, czujnik prędkości pojazdu (wejście/wyjście),
M/T: czujnik prędkości pojazdu, blok złącza I/P (F26)
TAIL LP RH Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 Tylna lampa zespolona (wejście/wyjście) prawa, lampa przednia prawa, ILL. (+), lampa tablicy rejestracyjnej
TAIL LP LH Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 Tylna lampa zespolona (wejście/wyjście) lewa, lampa przednia lewa, lampa tablicy rejestracyjnej
RR WIPER Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 15 Silnik wycieraczki tylnej, przełącznik wielofunkcyjny, blok złącza E/R (przekaźnik wycieraczki tylnej)
ABS Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 Moduł sterowania ABS
A/BAG Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 Moduł sterowania SRS
ECU Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 ECM, inteligentny moduł sterowania kluczami
BRAKE SWITCH Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 Wyłącznik lampy stopu, inteligentny moduł sterowania kluczykiem
CLUSTER Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 Klaster instrumentów
MDPS Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 Jednostka MDPS
MODULE1 Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 BCM, wyłącznik lampy stopu, przełącznik trybu sportowego
MODULE4 Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 BCM, inteligentny moduł sterowania kluczami
A/CON Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 Blok złącza E/R (przekaźnik dmuchawy), moduł sterowania klimatyzacją, jonizator klastra (automatyczna klimatyzacja)
WASHER Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 15 Silnik spryskiwacza
MODULE5 Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 Lusterko elektrochromowe, BCM, blok złącza E/R (przekaźnik H/Lamp HI)
A/BAG IND Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 Klaster instrumentów
AUDIO Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 20 Audio
ROOM LP Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 Lampa bagażowa, lampa pokojowa, BCM, wyłącznik awaryjny, lampa mapowa, lampa pokojowa środkowa, złącze łącza danych, zegar cyfrowy, zestaw wskaźników, moduł sterowania klimatyzacją
Zobacz także:  Hyundai i20 PB (2012-2014) - schematy bezpieczników i przekaźników

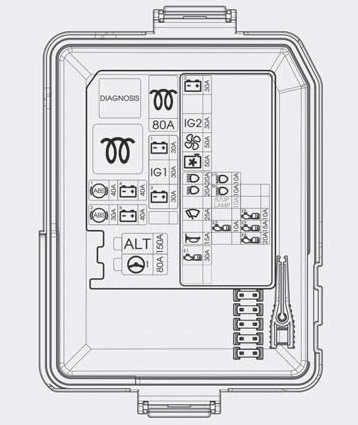

Komora silnika

Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników

Nazwa Symbol Ampery [A] Opis
MDPS Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 80 Jednostka MDPS
ALT Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników [125] Bezpiecznik alternatora – F9 / F10 / F11, Bezpiecznik alternatora: Benzyna – 125 A, Diesel – 150 A
(150)
ECU 4 Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 15 ECM/PCM
B+3 Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 30 Blok przyłączeniowy I/P (złącze zasilania (bezpiecznik – F45, F46), bezpiecznik – F5, F9, F34)
IG1 Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 30 Bez przycisku Start: Przełącznik zapłonu
z przyciskiem Start: Skrzynka przekaźników PDM (przekaźnik IG1/ACC)
B+1 Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 30 Blok przyłączeniowy I/P (bezpiecznik – F11, F20, F23, F24)
GLOW Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 80 Blok przyłączeniowy E/R (RLY. 1)
B+5 Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 40 Blok przyłączeniowy I/P (przekaźnik P/OUTLET)
B+4 Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 40 Blok przyłączeniowy I/P (przekaźnik RR HTD)
ABS Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 30 Moduł sterowania ABS
ABS Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 40 Moduł sterujący ABS, uniwersalne złącze kontrolne
[ ] : G4LA (1,2 benzyna), G4LC (1,4 benzyna)
( ) : D4FC (1,4 olej napędowy)
Zobacz także:  Hyundai i30 FD (2011) - schematy bezpieczników i przekaźników

Blok PCB (silnik benzynowy)

Nazwa Symbol Ampery [A] Opis
ECU 1 Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 30 Blok PCB (przekaźnik sterujący silnika, bezpiecznik – F25)
HORN Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 15 Przekaźnik klaksonu, przekaźnik klaksonu B/alarm
F/PUMP Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 20 Przekaźnik pompy paliwa
WIPER FRT Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 25 Przekaźnik wycieraczki
H/LAMP LO Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 20 Przekaźnik H/Lampa Lo
H/LAMP HI Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników [20] Bezpiecznik alternatora – F9 / F10 / F11, Bezpiecznik alternatora: Benzyna – 125 A, Diesel – 150 A
(10)
C/FAN Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 40 Przekaźnik C/Fan Lo, przekaźnik Hi C/Fan
BLOWER Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 50 Przekaźnik dmuchawy
IG 2 Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 30 Przekaźnik rozruchu, bez przycisku Start: wyłącznik zapłonu, z przyciskiem Start: skrzynka przekaźników PDM (przekaźnik IG2)
IG 2 Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 30 Blok przyłączeniowy I/P (przekaźnik P/WDW, bezpiecznik: F1)
ECU 3 Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 15 Przekaźnik F/pompy, ECM, przekaźnik Hi/Lo C/Fan, czujnik położenia wałka rozrządu #1/#2, czujnik tlenu (góra/dół), zawór kontroli oleju #1/#2, zawór elektromagnetyczny kontroli przedmuchu, zawór elektromagnetyczny o zmiennym wlocie
B/UP LAMP Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 M/T: przełącznik lampy cofania, skrzynka przyłączeniowa I/P (bezpiecznik – F26),
A/T: PCM, przełącznik zakresu skrzyni biegów, zestaw wskaźników, lusterko elektrochromowe
H/LAMP RH Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 Prawe światła drogowe
H/LAMP LH Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 Lewe światła drogowe
ECU 2 Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 15 ECM, wtryskiwacz #1/#2/#3
IGN COIL Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 15 G4LA : Cewka zapłonowa
G4LC : Cewka zapłonowa #1/#2/#3/#4, skraplacz
[ ] : Ogólny typ reflektora
( ): Typ reflektora projekcyjnego
Zobacz także:  Hyundai i10 (2008-2013) - schematy bezpieczników i przekaźników

Blok PCB (silnik Diesla)

Nazwa Symbol Ampery [A] Opis
ECU 1 Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 30 Blok PCB (przekaźnik sterujący silnika, bezpiecznik – F25)
HORN Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 15 Przekaźnik klaksonu, przekaźnik klaksonu B/alarm
WIPER FRT Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 25 Przekaźnik wycieraczki
H/LAMP LO Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 20 Przekaźnik H/Lampa Lo
H/LAMP HI Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników [20] H/Lampa Hi Przekaźnik
(10)
C/FAN Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 40 Przekaźnik C/Fan Lo, przekaźnik Hi C/Fan
BLOWER Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 50 Przekaźnik dmuchawy
IG 2 Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 30 Przekaźnik rozruchu, bez przycisku Start: wyłącznik zapłonu, z przyciskiem Start: skrzynka przekaźników PDM (przekaźnik IG2)
IG 2 Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 30 Blok przyłączeniowy I/P (przekaźnik P/WDW, bezpiecznik: F1)
ECU 3 Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 15 Wyłącznik lampy stopu
B/UP LAMP Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 Przełącznik lampy zapasowej, skrzynka przyłączeniowa I/P (bezpiecznik – F26)
H/LAMP RH Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 Prawe światła drogowe
H/LAMP LH Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 10 Lewe światła drogowe
ECU 4 Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 20 ECM
ECU 2 Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 15 Blok złącza E/R (RLY. 1), elektryczny zawór sterujący EGR, czujnik masowego przepływu powietrza, elektromagnetyczny zawór sterujący WGT, czujnik położenia wałka krzywki, moduł immobilizera
ECU5 Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników 15 Zawór regulatora ciśnienia paliwa
[ ] : Ogólny typ reflektora
( ): Typ reflektora projekcyjnego
