W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Durango z lat: 2004, 2005, 2006, 2007, 2008, 2009.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Schemat skrzynki bezpieczników w przedziale pasażerskim

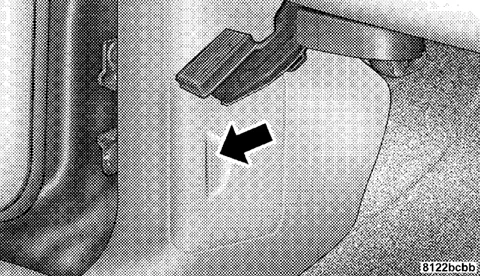

Znajduje się w lewym panelu kopniaka. Jest dostępny przez zatrzaskową pokrywę.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | – |
| 2 | 10 | Zasilanie lusterka |
| 3 | 20 | Gniazdo zasilania — tablica przyrządów |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | 25 | Wzmacniacz radiowy |
| 8 | 10 | Przełącznik lustrzany, moduł pamięci lustrzanej |
| 9 | 20 | Grupa |
| 10 | 15 | Grupa |
| 11 | 10 | Odbiornik satelitarny, monitor/system multimedialny DVD |
| 12 | 25 | Radio |
| 13 | 15 | Sterowanie nagrzewnicą klimatyzacji (automatyczna klimatyzacja) |
| 14 | 15 | Elektroniczny moduł górny, złącze łącza danych, moduł głośnomówiący, moduł zdalnego wprowadzania kluczyka strażniczego, przekaźnik sprzęgła sprężarki klimatyzatora, przekaźnik pompy paliwa, moduł sterowania zespołem napędowym |
| 15 | – | – |
| 16 | 10 | Moduł klasyfikacji pasażerów, moduł kontrolera urządzeń przytrzymujących pasażerów, lampka kontrolna włączania/wyłączania poduszki powietrznej pasażera |
| 17 | – | – |
| 18 | 10 | Moduł zdalnego wprowadzania klucza Sentry, zintegrowany moduł zasilania, przekaźnik sprzęgła sprężarki klimatyzatora, przekaźnik pompy paliwa, moduł sterowania zespołem napędowym |
| 19 | 10 | Klaster, przełącznik wyboru skrzynki rozdzielczej, przełącznik podgrzewanego siedzenia kierowcy/pasażera, wewnętrzne lusterko wsteczne, czujnik podczerwieni |
| 20 | – | – |
| 21 | – | – |
| 22 | – | – |
| 23 | – | – |
| 24 | 10 | Sterowanie nagrzewnicą klimatyzacji (ręczna klimatyzacja), sterowanie nagrzewnicą z tyłu klimatyzacji (automatyczna klimatyzacja), tylny przekaźnik silnika dmuchawy, tylny przekaźnik odmgławiacza szyby |
| 25 | 10 | Moduł kontrolera urządzeń przytrzymujących pasażerów |
| 26 | 10 | ABS, blokada świateł stopu (kontrola trakcji), czujnik kąta skrętu (kontrola trakcji), czujnik dynamiki (kontrola trakcji) |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | – | – |
| 32 | 10 | 2003-2004: Przekaźnik rozrusznika, moduł sterowania układem napędowym, klaster |
| 33 | 10 | Moduł klasyfikacji pasażerów |
| 36 | 10 | Moduł sterujący układu napędowego, klaster |
| 35 | 20 | Gniazdo zasilania — konsola, tylne gniazdo zasilania |
| CB1 | 25 | Silnik szyberdachu, okno zasilania |
| CB2 | – | – |
| R1 | Odmgławiacz tylnej szyby | |
| R2 | Silnik dmuchawy tylnej | |
| R3 | Akcesorium | |
| R4 | – | |
Skrzynki bezpieczników w komorze silnika

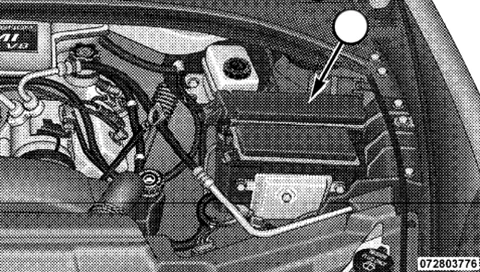

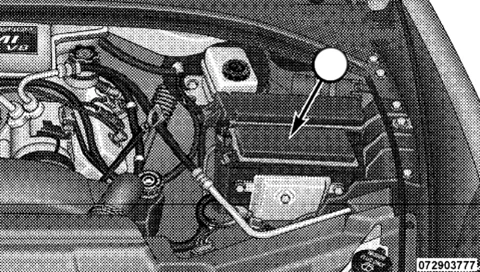

Dwa węzły dystrybucji energii elektrycznej znajdują się obok siebie po lewej stronie komory silnika.

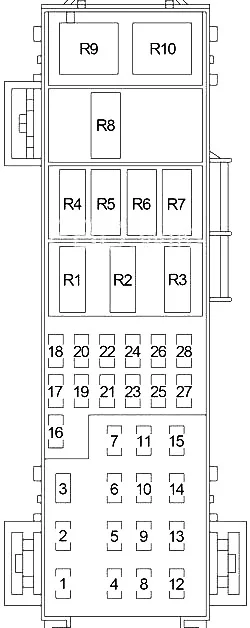

Centrum Dystrybucji Energii
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 30 | Przekaźnik rozrusznika, wyłącznik zapłonu (bezpieczniki (przedział pasażerski): „16”, „18”, „19”, „32”, „34”; (przedział silnika): „16”), przekaźnik pracy/startu |
| 2 | 30 | Zintegruj moduł zasilania (przekaźnik wysokiego/niskiego poziomu wycieraczek, przekaźnik włączania/wyłączania wycieraczek) |
| 3 | 40 | Moduł zabezpieczenia hamulców |
| 4 | 30 | Wyłącznik zapłonu (bezpiecznik (przedział pasażerski): „25”), silnik szyberdachu, bezpiecznik (przedział pasażerski): „35” |
| 5 | 40 | 2005-2009: Przełącznik fotela kierowcy/pasażera, moduł podgrzewanego fotela, moduł pamięci fotela |
| 50 | 2003-2004: Przełącznik fotela kierowcy/pasażera, moduł podgrzewanego fotela, moduł pamięci fotela | |
| 6 | 20 | Wyłącznik zapłonu (bezpieczniki (przedział pasażerski): „24”, „25”, „26”) |
| 7 | 40 | Przekaźnik silnika dmuchawy przedniej, przekaźnik pracy/zdalny |
| 8 | 40 | Przekaźnik akcesoriów (wyłącznik, bezpiecznik (przedział pasażerski): „3”) |
| 9 | – | – |
| 10 | 30 | Przekaźnik automatycznego wyłączania (moduł sterujący układu napędowego, przekaźnik ASD, cewka zapłonowa, wtryskiwacz paliwa, kondensator zapłonowy) |
| 11 | 40 | 2005-2009: Moduł zasilania windy |
| 12 | 40 | Przekaźnik odmgławiacza tylnej szyby (bezpiecznik (przedział pasażerski): „2”), zespół silnika zmiany biegów/czujnika trybu |
| 13 | 30 | Przekaźnik silnika dmuchawy tylnej |
| 14 | 40 | ABS |
| 15 | 50 | Bezpiecznik (przedział pasażerski): „7”, „8”, „9”, „10”, „33” |
| 16 | 10 | 2005-2009: Przekaźnik rozrusznika, klaster, moduł sterujący układu napędowego, przedni moduł sterujący |
| 17 | – | – |
| 18 | 20 | Przekaźnik pompy paliwa |
| 19 | 20 | Przekaźnik kontroli skrzyni biegów |
| 20 | – | – |
| 21 | 20 | ABS |
| 22 | 20 | Moduł sterujący układu napędowego |
| 23 | 20 | Złącze holownicze przyczepy |
| 24 | 15 | Przekaźnik sprzęgła sprężarki klimatyzatora |
| 25 | 15 | Wyłącznik lampy stopu |
| 26 | – | – |
| 27 | 10 | Przełącznik zapłonu (klaster instrumentów) |
| 28 | – | – |
| R1 | 2005-2009: Bieg/Start | |
| R2 | 2005-2009: Uruchom/Zdalnie | |
| R3 | – | |
| R4 | Rozrusznik | |
| R5 | Kontrola skrzyni biegów | |
| R6 | Sprzęgło sprężarki klimatyzacji | |
| R7 | Pompa paliwowa | |
| R8 | 2005-2009: Blokada lampki stopu (kontrola trakcji) | |
| R9 | Silnik dmuchawy przedniej | |
| R10 | Automatyczne wyłączanie | |

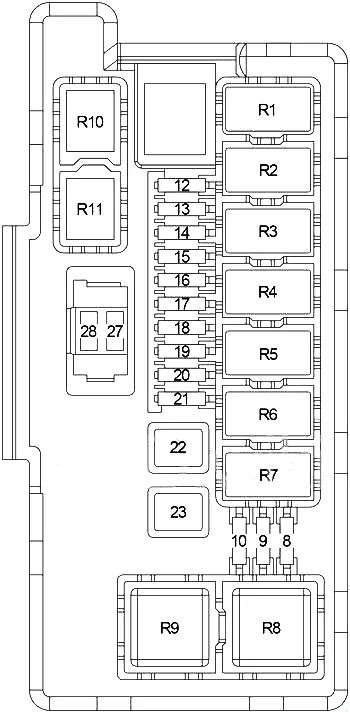

Zintegrowany moduł zasilania
| Numer | Ampery [A] | Opis |
|---|---|---|
| 8 | 10 | Lewa przednia lampa postojowa/kierunkowskaz, lewa przednia lampa obrysowa boczna, lewa tylna lampa tylna/stop/kierownica, lampa licencyjna |
| 9 | 10 | Złącze holownicze przyczepy |
| 10 | 10 | Prawa przednia lampa postojowa/kierunkowskaz, prawa przednia lampa obrysowa boczna, prawa lampa tylna/stop/kierunkowskaz |
| 12 | 20 | Przedni moduł sterujący |
| 13 | 20 | Przedni moduł sterujący |
| 14 | 20 | Przekaźnik regulowanych pedałów |
| 15 | 20 | Przekaźnik świateł przeciwmgielnych |
| 16 | 20 | Przekaźnik klaksonowy |
| 17 | 20 | Tylny przekaźnik wycieraczek |
| 18 | 20 | Przedni moduł sterujący |
| 19 | 20 | 2005-2009: Lewy przekaźnik holowania przyczepy (sterowanie przekaźnikiem świateł hamowania przyczepy, złącze przyczepy) |
| 15 | 2003-2004: Lewy przekaźnik holowania przyczepy (sterowanie przekaźnikiem świateł hamowania przyczepy, złącze przyczepy) | |
| 20 | 20 | Przedni moduł sterujący |
| 21 | 20 | 2005-2009: Prawy przekaźnik holowania przyczepy (sterowanie przekaźnikiem świateł hamowania przyczepy, złącze przyczepy) |
| 15 | 2003-2004: Prawy przekaźnik holowania przyczepy (sterowanie przekaźnikiem świateł hamowania przyczepy, złącze przyczepy) | |
| 22 | 30 | Przedni moduł sterujący |
| 23 | 40 | Przekaźnik wentylatora chłodnicy (wysoki), przekaźnik wentylatora chłodnicy (niski) |
| 27 | 30 | Przedni moduł sterujący, bezpiecznik (przedział pasażerski): „11”, „12” |
| 28 | 30 | Bezpiecznik (przedział pasażerski): „13”, „14” |
| R1 | Włączanie/wyłączanie wycieraczek | |
| R2 | Wycieraczka Wysoka/Niska | |
| R3 | Klakson | |
| R4 | Tylna wycieraczka | |
| R5 | Lewy holownik przyczepy | |
| R6 | Prawe holowanie przyczepy | |
| R7 | Lampa parkowa | |
| R8 | Wentylator chłodnicy (wysoki) | |
| R9 | Wentylator chłodnicy (niski) | |
| R10 | Światło przeciwmgielne | |
| R11 | Regulowane pedały | |
