Dodge Charger II (2011-2022) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Charger II z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022. Drugie pokolenie Dodge Chargera, produkowane w latach 2011-2022, kontynuowało dziedzictwo tego kultowego modelu jako sportowego sedana o wyrazistym charakterze i potężnych osiągach. Oto kilka kluczowych informacji […]

09/05/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Charger II z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022.

Drugie pokolenie Dodge Chargera, produkowane w latach 2011-2022, kontynuowało dziedzictwo tego kultowego modelu jako sportowego sedana o wyrazistym charakterze i potężnych osiągach. Oto kilka kluczowych informacji na temat Dodge Chargera II (2011-2022):

  1. Design: Drugie pokolenie Chargera przeszło ewolucję w zakresie designu w porównaniu do poprzedniej generacji. Samochód zachował swoją muskularną sylwetkę, ale zyskał bardziej nowoczesne i agresywne linie, co sprawiło, że wyglądał bardziej atrakcyjnie. Charakterystyczne cechy, takie jak szeroka atrapa chłodnicy i podwójne reflektory, nadal były obecne.
  2. Silniki i osiągi: Charger II oferował szeroką gamę jednostek napędowych, począwszy od ekonomicznych silników V6 aż po potężne V8. Wersje SRT były wyposażone w silniki HEMI V8 o imponujących osiągach. Modele SRT Hellcat i SRT Demon były szczególnie potężne, osiągając bardzo wysoką moc.
  3. Wersje i wyposażenie: Samochód był dostępny w różnych wersjach, w tym SE, SXT, R/T oraz modele SRT, co dawało klientom szeroki wybór zgodnie z ich preferencjami i budżetem. Wnętrze było przestronne, wygodne i oferowało zaawansowane technologie, takie jak systemy multimedialne, nawigacja, klimatyzacja oraz opcje personalizacji.
  4. Technologia i bezpieczeństwo: Charger II był wyposażony w zaawansowane systemy bezpieczeństwa, w tym systemy ostrzegania przed kolizją, adaptacyjny tempomat, systemy asystencji kierowcy i wiele innych funkcji, które podnosiły poziom bezpieczeństwa podczas jazdy.
  5. Popularność: Dodge Charger II zdobył dużą popularność na rynku, przyciągając zarówno miłośników motoryzacji, jak i klientów poszukujących sportowego sedana o potężnych osiągach.
  6. Kontynuacja dziedzictwa: Drugie pokolenie Dodge Chargera kontynuowało dziedzictwo modelu jako wyrazistego i potężnego sportowego sedana. Dzięki swojemu charakterystycznemu designowi, potężnym silnikom i nowoczesnym technologiom pozostał cenionym graczem na rynku sportowych samochodów.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Schemat skrzynki bezpieczników komory silnika

Przedni rozdzielacz zasilania znajduje się w komorze silnika.

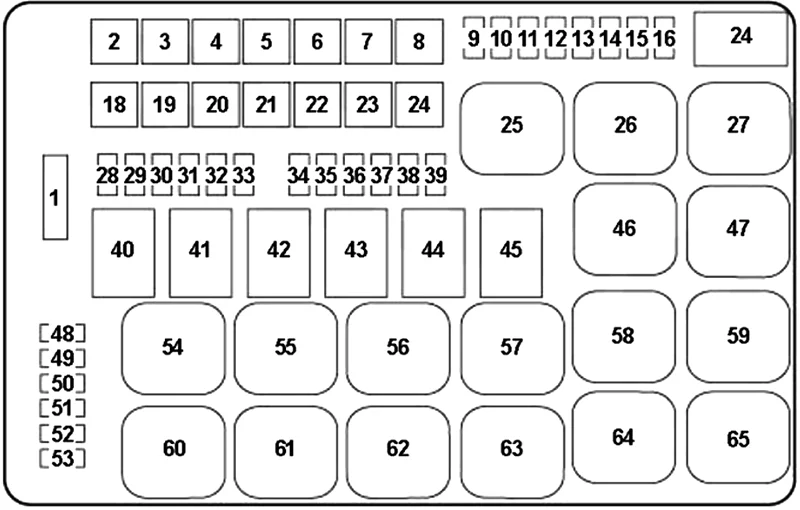

Dodge Charger II (2011-2022) - schematy bezpieczników i przekaźników

Dodge Charger II (2011-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1  –
2 40 Wentylator chłodnicy nr 1
50 6,2 l (2022), policja (2022): wentylator chłodnicy
3 50 Wspomaganie kierownicy nr 1, wentylator chłodnicy (z wyjątkiem 6,2 l (2015-2017))
4 30 Rozrusznik
5 40 Hamulce przeciwblokujące, elektroniczna kontrola stabilności
6 25 2013-2014: Hamulce przeciwblokujące
30 2015-2022: Elektroniczna kontrola stabilności
7 20 Policja (2015-2022): Uruchomienie zapłonu / ACC №1
50 Thema (Diesel): Nagrzewnica kabiny 1
8 20 Policja (2015-2020): Uruchomienie zapłonu / ACC №2
50 6,2 l (2018-2020): Wentylator chłodnicy
50 Thema (Diesel): Ogrzewanie kabiny 2
9 20 Moduł napędu na wszystkie koła
10 10 2011-2013: Bezpieczeństwo
5 2014: Bezpieczeństwo
10 2015-2022: Bezpieczeństwo (MOD włamania), Lampa pod maską (Policja (2015-2022))
11 20 Rogi
12 10 Sprzęgło klimatyzacji
13  –
14 25 2011-2012: Hamulce przeciwblokujące
15 25 2011-2013: Moduł sterowania skrzynią biegów
20 2015-2022: Lewy reflektor HID
16 20 2015-2022: Prawy reflektor HID
18 50 z wyjątkiem 6,2 l: Wentylator chłodnicy nr 2
19 50 Wspomaganie kierownicy nr 2, wentylator chłodnicy (6,2 l (2015-2017))
20 30 Silnik wycieraczek
21 30 Spryskiwacze reflektorów, karma policyjna (2015)
20 Policja (2016-2022): Zasilanie BAT nr 2
22 40 6,2 l (2015-2022): Pompa chłodzenia silnika
50 Thema (Diesel): Moduł świecy żarowej
20 Policja (2015-2022): Zasilanie BAT nr 3
23 20 Policja (2015-2022): Zasilanie BAT nr 1
30 Thema (Diesel): zasilanie pompy paliwowej, podgrzewacz oleju napędowego
24 20 Policja (2015-2022): Ignition Run, zasilanie akcesoriów №3
50 Thema (Diesel): Ogrzewacz kabiny №3
50 6,2 l (2018-2020): Wentylator chłodnicy
28 25 2011-2014: Pompa paliwowa
29 15 2011-2014: Moduł sterowania skrzynią biegów, dźwignia zmiany biegów
15 Charger Police (2015-2022): Moduł sterowania skrzynią biegów
30  –
31 25 Moduł silnika
32  –
33  –
34 25 Moduł sterowania zespołem napędowym nr 1
35 20 Moduł sterowania zespołem napędowym nr 2
36 10 Moduł przeciwblokujący hamulca, elektroniczna kontrola stabilności, moduł blokady kolumny kierownicy (Chrysler 300 – 2019-2022)
37 10 Sterownik silnika, przekaźniki wentylatora chłodnicy, moduł elektrycznego wspomagania kierownicy (2015-2022), przekaźnik pompy paliwa (2015-2022), moduł sterujący 5-biegowej skrzyni biegów (2015-2022)
38 10 Moduł poduszki powietrznej
39 10 Moduł wspomagania układu kierowniczego, przekaźnik sprzęgła prądu przemiennego, przekaźnik pompy próżniowej (2015-2022), EHPS (policja), cewki przekaźnika ogrzewania kabiny (olej napędowy)
48 10 Moduł AWD, odłącznik przedniej osi
10 Thema (Diesel): moduł DTCM/Diesel Scr
49 15 Temat: Moduł sterujący układu napędowego nr 3
50  –
51 20 Pompa próżniowa
52 5 2015-2022: Tempomat aktywny
53  –
Przekaźnik
25 Pompa próżniowa
26  –
27 Rozrusznik
40 Odłączanie osi przedniej
41 Klakson
42 Wycieraczka przednia nr 1
43 Sprzęgło klimatyzacji
44 Skrzynia biegów
45 Wycieraczka przednia nr 2
46 Reflektory HID — lewe
47 Wentylator chłodnicy nr 1
54 Pompa paliwowa
55  –
56  –
57 Wentylator chłodnicy nr 2
58 Wentylator chłodnicy nr 3
59 Zapłon Uruchom
60 Spryskiwacze reflektorów
61  –
62  –
63 Automatyczne wyłączanie (ASD) 1
64  –
65 Reflektory HID — prawe
Zobacz także:  Dodge Durango (2015) - schematy bezpieczników i przekaźników



Schemat skrzynki bezpieczników przedziału bagażowego

W bagażniku pod panelem dostępu do koła zapasowego znajduje się również rozdzielacz zasilania.

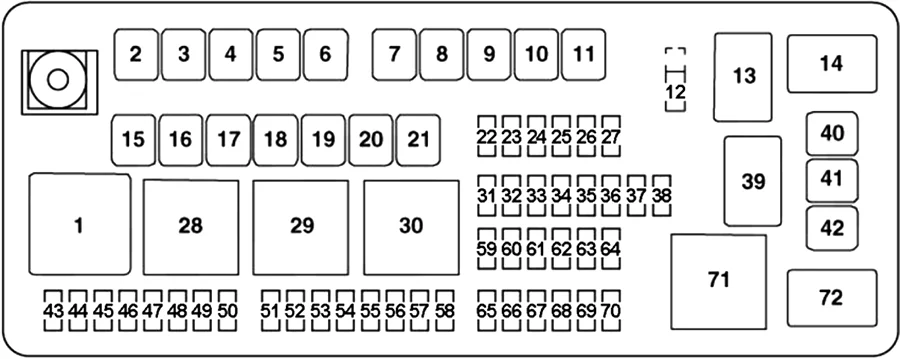

Dodge Charger II (2011-2022) - schematy bezpieczników i przekaźników

Dodge Charger II (2011-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
2 60 Przednie zasilanie PDC nr 1
3  –
4 60 Przednie zasilanie PDC nr 2
5 30 szyberdach
20 Policja (2015-2022): Lampa kopułkowa
6 40 Oświetlenie zewnętrzne nr 1
7 40 Oświetlenie zewnętrzne #2
8 30 Oświetlenie wewnętrzne, pompa spryskiwacza (2011-2014)
9 30 2011-2014: Zamki elektryczne
40 2015-2022: Zamki elektryczne
10 30 Drzwi kierowcy
11 30 drzwi pasażera
12 20 2011-2014: Zapalniczki, tablica przyrządów i konsola z gniazdem elektrycznym z tyłu
20 2015-2022: Tylna konsola środkowa z podwójnym portem USB, tablica przyrządów zapalniczki samochodowej, IP APO (2020-20222)
15 40 Dmuchawa HVAC
16 20 Policja (2015-2022): Lewa lampa punktowa
17 20 Policja (2018-2022): Prawa lampa punktowa
18 20 SRT: Aktywny moduł tłumiący
30 Policja (2015-2022): Modyfikacja interfejsu sieciowego (VISM Mod)
19  –
20  –
21 30 6,2 l (2015): Pompa paliwowa
25 STD (2015): Pompa paliwowa
30 2016-2022: Pompa paliwa (z wyjątkiem 6,2 l SRT Demon 2018, 6,2 l SRT HO – 2019, 6,2 l ADR – 2020-2021)
22 20 Policja (2015-2017): Prawa lampa punktowa
20 Temat: Lampa postojowa przyczepy
5 2018-2022: mod Cyber ​​Gateway
23 10 Klapa wlewu paliwa, port diagnostyczny
24 15 2011-2015: Ekran radia (zintegrowana konsola środkowa)
10 2016-2022: Zintegrowana konsola centralna
25 10 Monitor ciśnienia w oponach
26 15 2015-2022: Moduł sterowania skrzynią biegów (moduł skrzyni biegów Cygnus), elektroniczny moduł zmiany biegów (2015-2019)
25 Temat: Moduł sterowania skrzynią biegów
27 25 Wzmacniacz
31 25 Fotele elektryczne
32 15 Moduł HVAC, klaster
33 15 Wyłącznik zapłonu, moduł bezprzewodowy, moduł koncentratora RF (2015-2022), blokada kolumny kierownicy (2015-2022), zdalne uruchamianie (2020-2022)
34 10 z wyjątkiem policji: moduł kolumny kierownicy, zegar
35 10 2011-2014: Czujnik baterii
5 2015-2022: Czujnik baterii
36 15 2015-2022: Elektroniczny zawór wydechowy
20 Temat: Oświetlenie modułu holowniczego przyczepy
37 15 2011-2014: Radio
20 2015-2022: Radio
38 20 2011-2014: Gniazdo zasilania wewnątrz podłokietnika
15 2015: Gniazdo zasilania konsoli, Media Hub konsoli
20 2016-2019: Gniazdko zasilania w podłokietniku, konsola Media Hub
20 2020-2022: Media Hub / Konsola APO
40 30 6,2 l: pompa paliwa (SRT Demon – 2018; SRT HO – 2019, ADR – 2020)
41 30 6,2 l: pompa paliwa (SRT Demon – 2018; SRT HO – 2019, ADR – 2020)
42 30 Odszranianie z tyłu
43 25 2011-2014: Tylne podgrzewane siedzenia, moduł kierownicy
20 2015-2022: Moduł komfortowego siedzenia i kierownicy (podgrzewana kierownica, podgrzewane tylne siedzenia)
44 10 Asystent parkowania, martwy punkt, kamera cofania
45 15 Zestaw wskaźników, lusterko wsteczne, kompas, czujnik wilgotności, kamera skierowana do przodu (zjazd z pasa ruchu – 2017-2022), Cyber ​​Gateway (2018-2022)
46 10 2011-2014: Tempomat adaptacyjny
47 10 Adaptacyjne oświetlenie przednie, automatyczne światła drogowe (2015-2016), światła do jazdy dziennej (2015-2022)
48 20 Aktywne zawieszenie
49  –
50  –
51 20 Przednie podgrzewane siedzenia, przednie wentylowane siedzenia (2017-2022)
52 10 Podgrzewane uchwyty na kubki, przełączniki podgrzewania tylnych siedzeń
53 10 Moduł HVAC, w czujniku temperatury samochodu
54  –
55  –
56  –
57  –
58 10 Moduł poduszki powietrznej
59 20 Policja (2015-2022): Regulowane pedały
60 5 2015-2016: Podgrzewane dysze spryskiwaczy
61 20 Temat: Holowanie przyczepy
62  –
63  –
64 25 Tylne szyby
65 10 Moduł poduszki powietrznej
66  –
67 15 2011-2014: Run Sense, oświetlenie drzwi wejściowych
10 2015-2022: Czujnik deszczu i światła, szyberdach, wewnętrzne lusterko wsteczne, oświetlenie gniazdka elektrycznego (konsola środkowa), przekaźnik jazdy policji
68 15 2011-2014: Oświetlenie, Tylna osłona przeciwsłoneczna
10 2015-2022: Podwójne gniazdo zasilania USB — czujnik R/A, tylna osłona przeciwsłoneczna, tylny zegar USB (2017-2022)
69  –
70  –
Przekaźnik
1 Uruchomienie zapłonu
13  –
14  –
28 Odszranianie z tyłu
29 Tylne szyby, system Run Sense, tylna osłona przeciwsłoneczna
30 Zapalniczki
39  –
71 Dmuchawa HVAC
72 Pompa paliwowa
Zobacz także:  Dodge Viper (2003-2007) - schematy bezpieczników i przekaźników
