Citroën Saxo (1996-2003) – schematy bezpieczników i przekaźników

Rocznik 1996-2003
Zaktualizowano 18.05.2023
Citroën Saxo (1996-2003) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna Saxo z lat: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

Citroën Saxo to mały samochód miejski, który był produkowany przez markę Citroën w latach 1996-2003. Jest to kompaktowe i ekonomiczne auto, które zdobyło popularność jako praktyczne i łatwe w obsłudze rozwiązanie dla miejskiej jazdy.

Saxo charakteryzuje się kompaktowymi wymiarami i zwinną sylwetką, co czyni go łatwym do parkowania i manewrowania w zatłoczonych ulicach miasta. Model ten był dostępny w wersji trzydrzwiowej i pięciodrzwiowej, oferując różne opcje wyboru dla klientów.

Wnętrze Citroëna Saxo jest prostym i funkcjonalnym, zapewniającym wystarczającą przestrzeń dla kierowcy i pasażerów. Chociaż nie oferuje luksusowych elementów wyposażenia, posiada podstawowe udogodnienia, takie jak elektryczne szyby, centralny zamek i radio, które zapewniają komfort podróżowania.

Pod względem napędu, Saxo oferował różne jednostki benzynowe o różnej pojemności i mocy. Silniki te były zaprojektowane z myślą o oszczędności paliwa i niskich emisjach, co sprawia, że ​​Saxo jest ekonomicznym wyborem dla codziennej jazdy miejskiej.

Mimo że Saxo nie oferuje zaawansowanych systemów bezpieczeństwa, samochód ten był wyposażony w podstawowe funkcje, takie jak hamulce ABS i poduszki powietrzne (w niektórych wersjach), które zapewniały podstawowy poziom bezpieczeństwa dla kierowcy i pasażerów.

Citroën Saxo zdobył popularność ze względu na swoją kompaktową budowę, niskie koszty eksploatacji i praktyczne zastosowanie w codziennej jeździe miejskiej. Mimo że już nie jest produkowany, nadal jest doceniany przez wielu miłośników marki Citroën i osób poszukujących ekonomicznego i miejskiego samochodu używanego.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

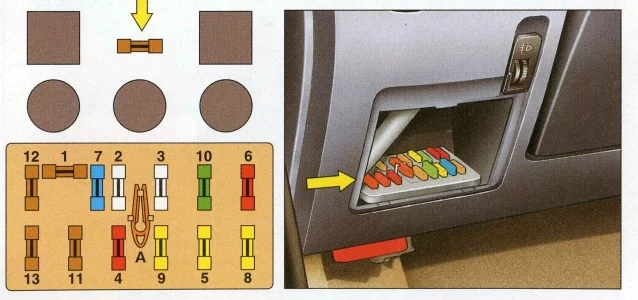

Skrzynka bezpieczników znajduje się pod deską rozdzielczą po lewej stronie pod pokrywą ochronną, nad uchwytem zwalniania maski.

Citroën Saxo (1996-2003) - schematy bezpieczników i przekaźników

Opis

  1. 5A – Deska rozdzielcza
  2. 25A – Klimatyzacja – Podgrzewana szyba tylna – Podgrzewane lusterka
  3. 25A –
  4. 10A lub 30A – Lampka nawigatora – Zegar – Elektryczny podnośnik szyb – Elektryczne lusterka – Radiomagnetofon – Elektryczny. napęd włazu
  5. 20A – Sygnał dźwiękowy – Lampka popielniczki – Wskaźnik temperatury silnika
  6. 10A – Alarm
  7. 15A – Światło stop – Sygnał wstecznego – Złącze diagnostyczne
  8. 20A – Oświetlenie wnętrza – Pamięć magnetofonu – Gniazdo diagnostyczne – Pamięć zegara – Pilot
  9. 20A – Silnik wycieraczek – Pompa spryskiwacza szyby
  10. 30A –
  11. 5A – Tylne światła przeciwmgielne
  12. 5A – Światła postojowe – Prawy kierunkowskaz
  13. 5A – Lewy kierunkowskaz
  14. 5A – Przekaźnik wyłączenia sprężarki

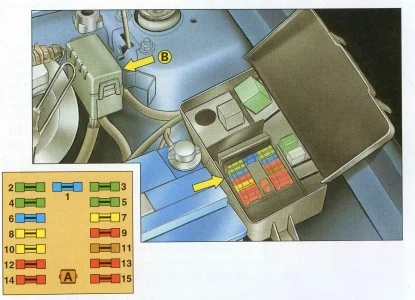

Komora silnika

Citroën Saxo (1996-2003) - schematy bezpieczników i przekaźników

Opis

  1. 15A – EBU
  2. 30А – ABS
  3. 30A – System wentylacji z wentylatorem elektrycznym
  4. 30А – ABS
  5. 30A – Dodaj. wentylator
  6. 15A – Przednie światła przeciwmgielne
  7. 20A – Światła do jazdy dziennej
  8. 20A – Spryskiwacz reflektorów
  9. 10A – TNVD
  10. 20A – Wskaźnik ABS
  11. 5A – Czujnik tlenu
  12. 10A – Lewy reflektor świateł mijania
  13. 10A – Prawy reflektor świateł mijania
  14. 10A – Lewy reflektor świateł drogowych
  15. 10A – Prawy reflektor świateł drogowych.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
