W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna C3 III z lat: 2017, 2018, 2019, 2020, 2021, 2022. Citroën C3 III, to trzecia generacja popularnego modelu kompaktowego Citroën C3. Samochód ten jest charakterystyczny ze względu na swój oryginalny design, nowoczesne technologie i wysoki poziom komfortu. Pod względem designu, Citroën C3 […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Citroëna C3 III z lat: 2017, 2018, 2019, 2020, 2021, 2022.
Citroën C3 III, to trzecia generacja popularnego modelu kompaktowego Citroën C3. Samochód ten jest charakterystyczny ze względu na swój oryginalny design, nowoczesne technologie i wysoki poziom komfortu.
Pod względem designu, Citroën C3 III wyróżnia się swoją ekstrawagancką stylistyką. Charakterystycznymi cechami są dwukolorowe nadwozie, wysoko umieszczone reflektory przednie, zaokrąglone kształty i wyraziste detale stylistyczne. Dostępne są różnorodne kombinacje kolorystyczne i personalizacyjne, co pozwala właścicielom dostosować samochód do swojego gustu.
Wnętrze Citroëna C3 III oferuje przestronne i nowoczesne środowisko. Materiały i wykończenie są wysokiej jakości, a ergonomiczne rozmieszczenie elementów sterujących ułatwia obsługę. Samochód oferuje wygodne fotele i wiele miejsc do przechowywania. Duże okna zapewniają doskonałą widoczność, a panoramiczny dach dodaje przestronności i naturalnego światła.
Citroën C3 III jest dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi, które oferują ekonomiczną jazdę przy jednoczesnym zachowaniu odpowiednich osiągów. Samochód posiada dobrą stabilność na drodze i zapewnia płynne prowadzenie.
W zakresie technologii, Citroën C3 III oferuje wiele zaawansowanych funkcji. Można znaleźć systemy bezpieczeństwa, takie jak system ostrzegania o niezamierzonej zmianie pasa ruchu, automatyczne hamowanie awaryjne i system monitorowania martwego pola. Na pokładzie jest również zaawansowany system multimedialny z ekranem dotykowym, nawigacją i łącznością Bluetooth.
Citroën C3 III jest popularnym wyborem w segmencie kompaktowych samochodów dzięki swojemu oryginalnemu designowi, komfortowemu wnętrzu i nowoczesnym technologiom. Samochód ten oferuje połączenie stylu, wygody i praktyczności, co przyciąga różne grupy klientów.
Podsumowując, Citroën C3 III to model, który wyróżnia się swoją unikalną stylistyką, nowoczesnym wnętrzem i zaawansowanymi technologiami. Samochód ten oferuje przyjemną jazdę i wiele opcji personalizacji, co czyni go atrakcyjnym wyborem dla osób poszukujących kompaktowego i stylowego samochodu.
Przedział pasażerski

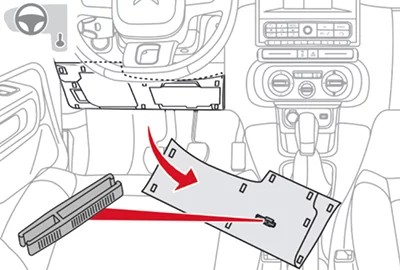

Dwie skrzynki bezpieczników znajdują się w dolnej części deski rozdzielczej, pod kierownicą.
Zwolnij pokrywę, pociągając za lewą górną część, a następnie prawą stronę. Całkowicie otwórz pokrywę i odwróć ją.
Górna skrzynka bezpieczników
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F29 | – | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 30A | Szyba tylna z funkcją odszraniania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 10 A | Lusterka z funkcją rozmrażania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | – | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 40A | Elektryczne szyby przednie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 40A | Elektryczne szyby tylne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 30A | Podgrzewane przednie siedzenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | – | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | – | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | – | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | – | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | – | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

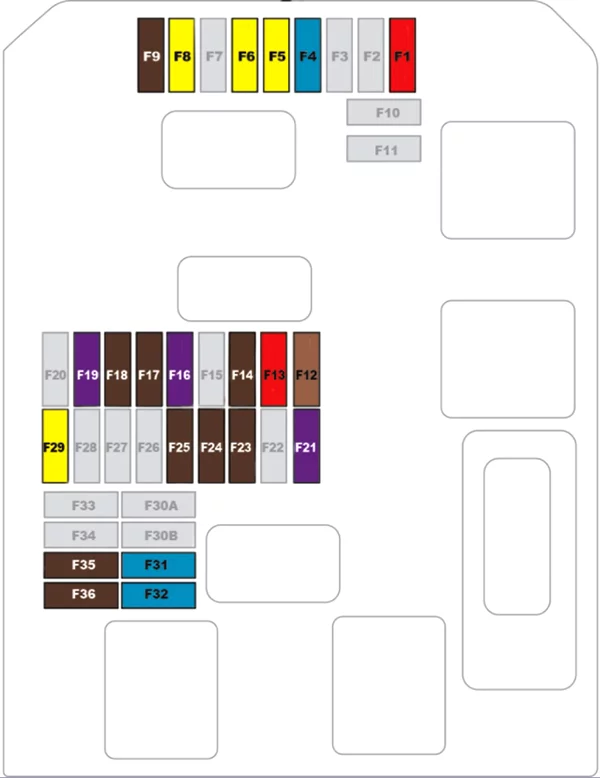

Dolna skrzynka bezpieczników
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F1 | 10 A | Lusterko wewnętrzne elektrochromatyczne, tylna szyba z odszraniaczem, pompa filtra cząstek stałych (diesel), wspomaganie parkowania, wspomaganie kierownicy, instalacja LPG, włącznik pedału sprzęgła, regulacja lusterek zewnętrznych. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 15A | Klakson. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 20 A | Wycieraczka tylnej szyby. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 5A | Przednie światło kopułkowe. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 (+) – F11 (masa) | 30A | Blokowanie/odblokowywanie drzwi i klapki wlewu paliwa (w zależności od silnika). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10 A | Czujnik deszczu i światła, klimatyzacja, kamera przednia. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 5A | Alarm, skrzynka telematyczna. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 3A | Automatyczna dźwignia zmiany biegów, przełącznik pedału hamulca, system Stop & Start. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 5A | Pulpit nawigacyjny, moduł nauki jazdy. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 5A | Klimatyzacja, wskaźnik położenia dźwigni zmiany biegów (skrzynia automatyczna). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 3A | Sterowanie na kierownicy. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 3A | przełącznik lub przycisk START/STOP. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 5A | Ekran świadków niezapiętych pasów bezpieczeństwa. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 5A | Wspomaganie parkowania, kamera cofania, ekran telematyczny. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 5A | Sterownik poduszki powietrznej. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 20 A | Radia telematyczne. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 15A | Radio (z akcesoriów). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 15A | Przednie gniazdo 12 V. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 5A | Regulacja wysokości reflektorów, gniazdo diagnostyczne, ogrzewanie dodatkowe (wg wyposażenia). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 5A | Czytnik map z przodu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 (+) – F5 (masa) | 20 A | Pompka spryskiwacza przedniej szyby i spryskiwacz tylnej szyby. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

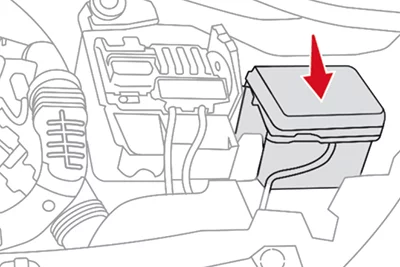

Skrzynka bezpieczników znajduje się w komorze silnika, w pobliżu akumulatora.

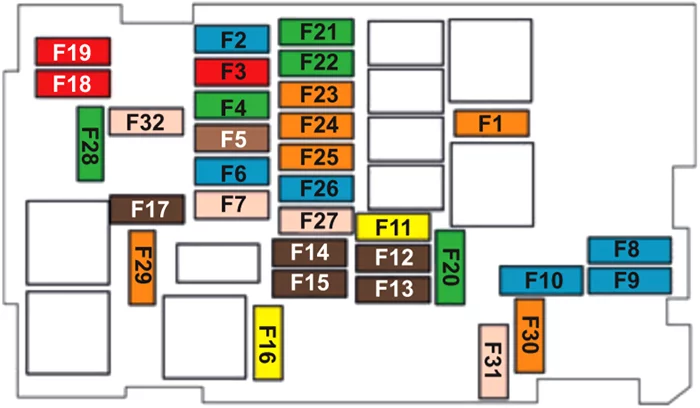

| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F1 | 40A | Klimatyzator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 60A | ABS/ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 50A | skrzynka bezpieczników przedziału pasażerskiego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 30A | ABS/ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 70A | Inteligentna skrzynka serwisowa (BSI) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 60A | Wentylator elektryczny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 80A | Inteligentna skrzynka serwisowa (BSI) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 15A | kontrola silnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 15A | kontrola silnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15A | kontrola silnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 20 A | kontrola silnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 5A | kontrola silnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 5A | kontrola silnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 5A | Pole stanu naładowania akumulatora (w zależności od silnika). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 5A | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 20 A | przednie światło przeciwmgielne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 5A | kontrola silnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 10 A | Prawe światło drogowe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 10 A | lewe światło główne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 30A | kontrola silnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 30A | Rozrusznik (w zależności od silnika) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 30A | Nieużywany | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 40A | Skrzynka rozrusznika (w przypadku funkcji Stop & Start i w zależności od silnika) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 40A | Skrzynka bezpieczników kabiny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 40A | Układ zaczepu przyczepy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 15A | Automatyczna skrzynia biegów lub instalacja LPG | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 25A | Inteligentna skrzynka serwisowa (BSI) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 30A | System zapobiegający zanieczyszczeniom oleju napędowego (AdBlue®) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 40A | przednia wycieraczka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 40A | skrzynia podgrzewania oleju napędowego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 80A | Ogrzewanie dodatkowe (wg wyposażenia) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 80A | Wspomaganie kierownicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
