Chevrolet Orlando J309 (2011-2018) — schemat bezpieczników i przekaźników

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Orlando J309 z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Sprawdzanie oraz wymiana bezpieczników Chevrolet Orlando J309 (2011-2018)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Chevrolet Orlando J309 (2011-2018)!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w komorze silnika Chevrolet Orlando J309 (2011-2018)

Znajduje się w komorze silnika, pod pokrywą.

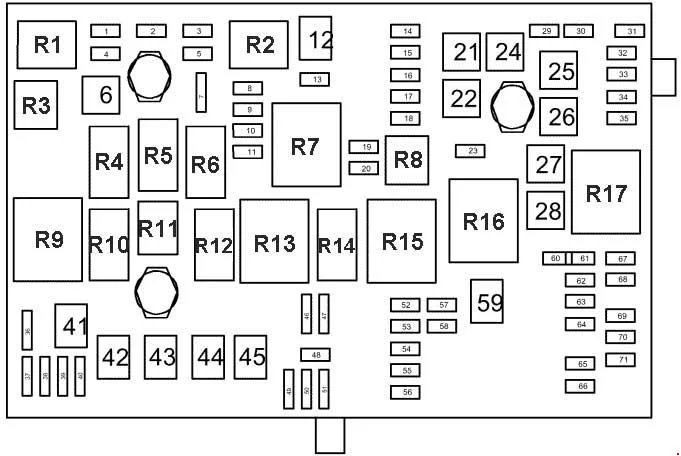

Chevrolet Orlando J309 (2011-2018) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Moduł kontroli skrzyni biegów	15
2	Moduł sterujący silnika	15
3	Nieużywany	–
5	Moduł sterujący skrzyni biegów, moduł sterujący silnika, czujnik masowego przepływu powietrza/temperatury powietrza dolotowego, czujnik prędkości wyjściowej	15
6	Przekaźniki wycieraczek przedniej szyby	30
7	Nieużywany	–
8	Wtryskiwacze paliwa	15
9	Cewka zapłonowa, wtryskiwacze paliwa	15
10	Moduł sterujący silnika, czujnik prędkości wyjściowej	15
11	Podgrzewane czujniki tlenu	10
12	Rozrusznik	30
13	Zawór elektromagnetyczny odpowietrzający pochłaniacza par paliwa (EVAP)	7,5
14	Nieużywany	–
15	Tylna wycieraczka
16	Czujnik jakości powietrza	7,5
17	Nadmuchiwany moduł czujnika i diagnostyki bezpieczeństwa	5
18	Moduł sterujący pompy paliwa	10
19	Nieużywany	–
20	Przekaźnik pompy paliwa	20
21	Silniki do okien, drzwi przednie	30
22	Nieużywany	–
23	Nieużywany	–
24	Silniki do okien, drzwi przednie	30
25	Elektroniczna pompa próżniowa
26	Elektroniczny moduł sterujący hamulca (EBCM)	40
27	Odbiornik zamka zdalnego sterowania	30
28	Tylna kratka odmgławiacza	40
29	Nieużywany	–
30	Elektroniczny moduł sterujący hamulca (EBCM)	15
31	Moduł kontroli nadwozia	20
32	Moduł kontroli nadwozia	20
33	Moduł sterowania podgrzewanym siedzeniem	30
34	Moduł sterujący szyberdachu	25
35	Wzmacniacz dźwięku	30
36	Nieużywany	–
37	Reflektor – Prawe światło drogowe	10
38	Reflektor – lewe światło drogowe	10
39	Nieużywany	–
40	Nieużywany	–
41	Nieużywany	–
42	Przekaźniki wentylatora chłodzącego, silnik wentylatora chłodzącego	20/30
43	Nieużywany	–
44	Nieużywany	–
45	Przekaźnik wysokiej prędkości wentylatora chłodzącego, silnik wentylatora chłodzącego	30/40
46	Przekaźniki wentylatora chłodzącego	10
47	Podgrzewane czujniki tlenu, korpus przepustnicy	10
48	Światła przeciwmgielne, przednie	15
49	Nieużywany	–
50	Nieużywany	–
51	Klakson	15
52	Klaster instrumentów	5
53	Wewnętrzne lusterko wsteczne	10
54	Przełącznik reflektorów, elektryczna nagrzewnica pomocnicza, moduł sterowania HVAC	5
55	Przełączniki okienne, przód, przełącznik lusterek	7,5
56	Pompa spryskiwacza szyby przedniej	15
57	Moduł sterowania blokadą kolumny kierownicy	15
58	Nieużywany	–
59	Podgrzewacz paliwa	30
60	Zewnętrzne lusterka wsteczne	7,5
61	Odmgławiacz lusterek
62	Przekaźnik sprzęgła sprężarki klimatyzacji, sprzęgło sprężarki klimatyzacji	10
63	Czujnik tylnej szyby
64	Nadmuchiwany moduł czujnika i diagnostyki bezpieczeństwa	5
65	Tylne światło przeciwmgielne
66	Tylna podkładka
67	Moduł sterujący pompy paliwa	20
68	Nieużywany	–
69	Moduł kontroli nadwozia	5
70	Czujnik deszczu	5
71	Nieużywany	–

	Przekaźniki:
1	Sprzęgło sprężarki klimatyzacji
2	Rozrusznik
3	Wentylator chłodzący
4	Kontrola prędkości wycieraczek przedniej szyby
5	Wycieraczka przedniej szyby
6	Nieużywany
7	Układ napędowy
8	Pompa paliwowa
9	Wentylator chłodzący o średniej prędkości 1
10	Wentylator chłodzący o średniej prędkości 2
11	Nieużywany
12	Sterowanie prędkością wentylatora chłodzącego (lub w bloku przekaźników – pod maską)
13	Przekaźnik wysokiej prędkości wentylatora chłodzącego
14	Nieużywany
15	Główny przekaźnik zapłonu
16	Przekaźnik podgrzewacza paliwa
17	Odmgławiacz tylnej szyby
	Przekaźniki niezdatne do użytku (płytka drukowana (PCB):
–	Przekaźnik klaksonowy
–	Przekaźnik pompy spryskiwacza szyby przedniej
–	Przekaźnik przednich świateł przeciwmgielnych
–	Przekaźnik świateł drogowych

Skrzynka bezpieczników wstępnych silnika Chevrolet Orlando J309 (2011-2018)

Znajduje się na zacisku akumulatora.

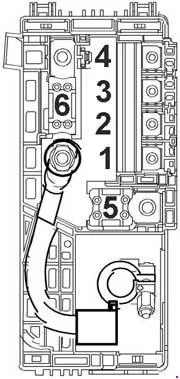

Chevrolet Orlando J309 (2011-2018) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Blok bezpieczników – tablica przyrządów	100
2	Blok bezpieczników – tablica przyrządów	100
3	Elektryczne wspomaganie kierownicy (EPS) (NJ1)	80
4	Nieużywany	–
5	Blok bezpieczników — akumulator pomocniczy	250
6	Rozrusznik	250/500

Chevrolet Orlando J309 (2011-2018) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
5	Moduł sterujący świec żarowych	80
6	Elektryczny podgrzewacz pomocniczy	100
7	Nieużywany	–
8	Nieużywany	–

Skrzynka przekaźnikowa Chevrolet Orlando J309 (2011-2018)

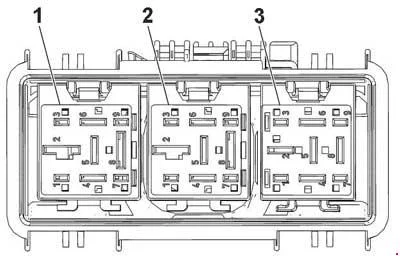

Chevrolet Orlando J309 (2011-2018) - schematy bezpieczników i przekaźników

Numer	Przekaźniki
1	Wentylator chłodzący lewy przekaźnik średniej prędkości
2	Przekaźnik sterowania prędkością wentylatora chłodzącego 2
3	Prawy przekaźnik średniej prędkości wentylatora chłodzącego

Skrzynka bezpieczników tablicy rozdzielczej Chevrolet Orlando J309 (2011-2018)

Znajduje się w desce rozdzielczej (po lewej stronie), za pokrywą (za schowkiem podręcznym).

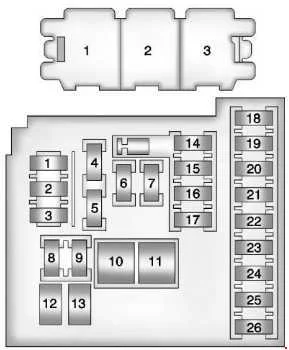

Chevrolet Orlando J309 (2011-2018) - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Moduł sterowania telefonem komórkowym	10
2	Przetwornica DC/DC	–
3	Moduł kontroli nadwozia	25
4	Radio	20
5	Moduł sterujący wspomagania parkowania, sygnalizator akustyczny, przełącznik wielofunkcyjny – konsola środkowa, wyświetlacz	7,5
6	Zapalniczka	20
7	Gniazdo zasilania	20
8	Moduł kontroli nadwozia	30
9	Moduł kontroli nadwozia	30
10	Moduł kontroli nadwozia	30
11	Moduł sterujący silnika dmuchawy	40
12	Nieużywany	–
13	Moduł sterowania podgrzewanym siedzeniem	25
14	Złącze łącza danych, złącze zasilania olejem	7,5
15	Nadmuchiwany moduł czujnika i diagnostyki bezpieczeństwa	10
16	Przekaźnik zwalniający pokrywę tylnego przedziału	10
17	Moduł sterowania HVAC / Zespół sterowania HVAC	15
18	Przyczepa	–
19	Czujnik akumulatora	–
20	Nieużywany	–
21	Klaster instrumentów	15
22	Stacyjka	2
23	Moduł kontroli nadwozia	20
24	Moduł kontroli nadwozia	20
25	Nieużywany	–
26	Pomocnicze gniazdo zasilania	20

	Przekaźniki niezdatne do użytku (płytka drukowana (PCB)):
1	Przekaźnik zwalniający klapę tylną
2	Przekaźnik trybu logistycznego 1
3	Pomocniczy przekaźnik mocy

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
