Chevrolet Malibu (2019-2022) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Malibu z lat: 2019, 2020, 2021, 2022. Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik […]

09/25/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Malibu z lat: 2019, 2020, 2021, 2022.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w przedziale pasażerskim

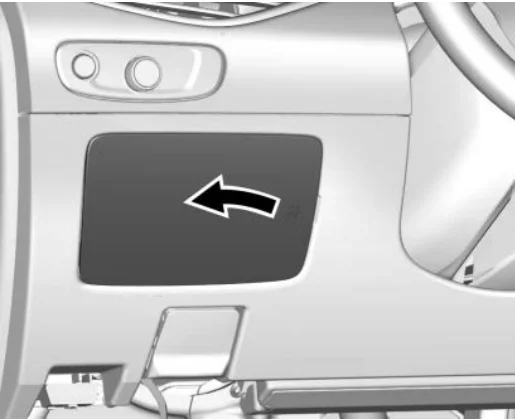

Znajduje się po stronie kierowcy na tablicy rozdzielczej, za osłoną po lewej stronie kierownicy.

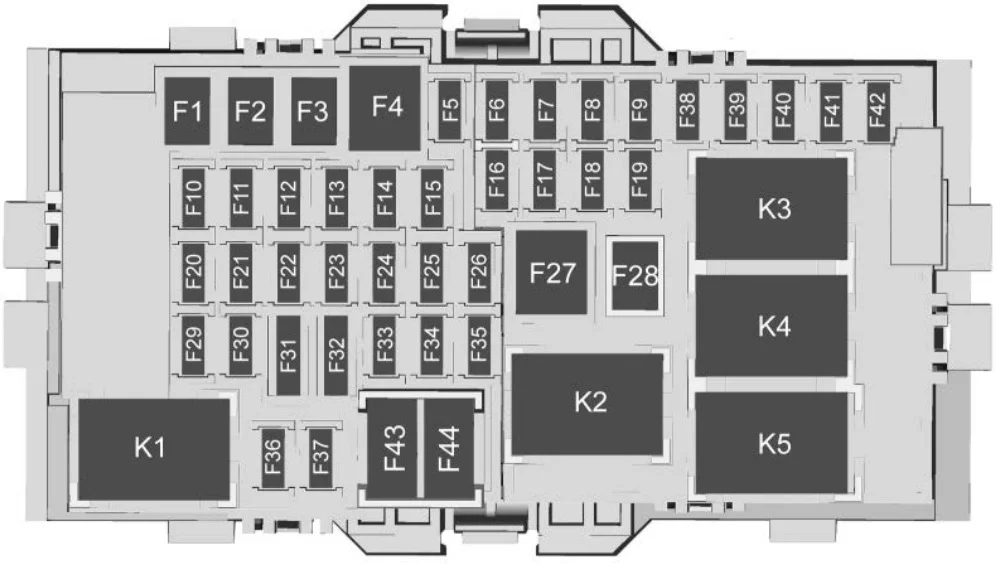

Chevrolet Malibu (2019-2022) - schematy bezpieczników i przekaźników

Chevrolet Malibu (2019-2022) - schematy bezpieczników i przekaźników

Numer Opis
F1 Lewe okna elektryczne
F2 Prawe elektryczne szyby
F3
F4 Dmuchawa do ogrzewania, wentylacji i klimatyzacji
F5 Moduł sterujący nadwozia 2 (bez opcji Stop/Start)
F6 Podgrzewany lewy tylny fotel
F7 Podgrzewany prawy tylny fotel
F8 Moduł sterowania nadwozia 3
F9 2019-2020: Moduł sterujący silnika/tylny akumulator – HEV
F10 Moduł sterujący nadwozia 2 (z opcją Stop/Start)
F11
F12
F13
F14
F15 Moduł sterowania przekładnią (z opcją Stop/Start)
F 16 Wzmacniacz
F17 moc siedzenia lędźwiowego
F18
F19
F20 Moduł sterujący nadwozia 1 (bez opcji Stop/Start)
F21 Moduł sterowania nadwozia 4
F22
F23 Elektryczna blokada kolumny kierownicy
F24 Moduł czujnikowy i diagnostyczny/ Automatyczne wykrywanie pasażerów (poduszka powietrzna)
F25 Złącze łącza danych
F26
F27 Falownik AC DC
F28
F29 Moduł sterowania nadwozia 8
F30 Konsola podwieszana
F31 Sterowanie na kierownicy
F32
F33 Ogrzewanie, wentylacja i klimatyzacja
F34 Centralny moduł bramy
F35 Kontrola płynu wydechowego oleju napędowego
F36 Bezprzewodowa ładowarka / ładowarka USB
F37 Gniazda zasilania akcesoriów z przodu/zapalniczka – tylko Chiny
F38 OnStar
F39 Wyświetlacz
F40 Wykrywanie przeszkód
F41 Moduł sterujący nadwozia 1 (z opcją Stop/Start)
F42 Radio
F43
F44 Gniazdo zasilania akcesoriów konsoli – tylne
Przekaźniki
K1
K2 Zachowana moc akcesoriów
K3
K4
K5
Zobacz także:  Chevrolet Prisma i Celta (2010-2012) - schematy bezpieczników i przekaźników

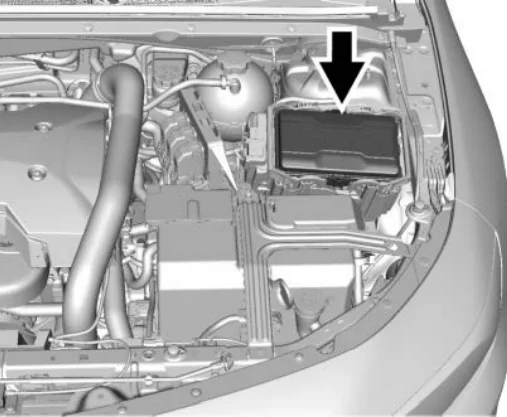

Komora silnika

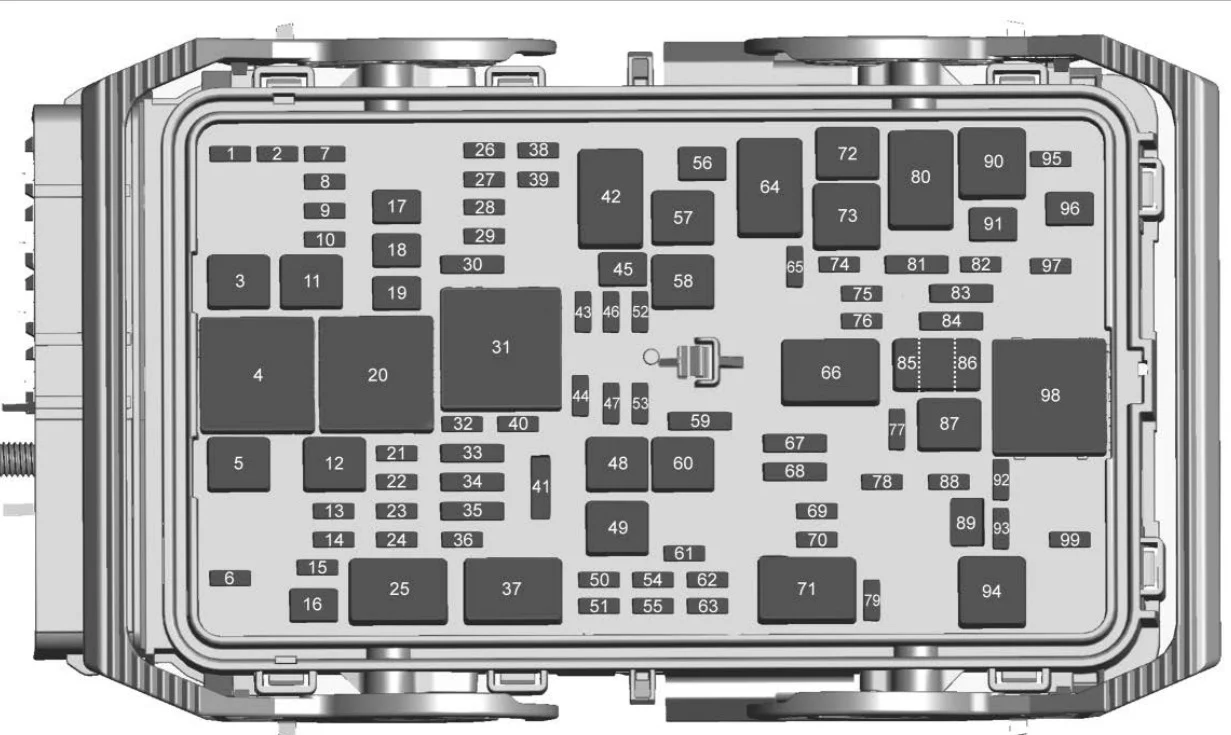

Chevrolet Malibu (2019-2022) - schematy bezpieczników i przekaźników

Chevrolet Malibu (2019-2022) - schematy bezpieczników i przekaźników

Numer Opis
1
2
3 Pompa układu przeciwblokującego/elektryczne wspomaganie hamowania
5
6 Bagażnik (tylne zamknięcie)
7
8 Moduł gniazda pamięci
9 2019-2020: Elektryczne wspomaganie hamulców/funkcja ostrzegania przyjazna dla pieszych-HEV
10 2019-2020: Automatyczne wykrywanie pasażerów/poduszka powietrzna – HEV
11 2019: Akumulator DC DC 1 / Silnik dmuchawy ogrzewania, wentylacji i klimatyzacji.
2020-2022: Przetwornica DC DC 1
12 Odmgławiacz tylnej szyby
13 Podgrzewane lusterka
14
15 Wejście pasywne / Start pasywny
16 Przednia wycieraczka
17 Elektrycznie regulowane siedzenie pasażera
18 Zawór przeciwblokujący układu hamulcowego
19 Fotel kierowcy
21 Szyberdach
22 Lampa postojowa
23 Automatyczne poziomowanie reflektorów / Adaptacyjne oświetlenie do przodu
24
26 Moduł sterowania skrzynią biegów/zapłon
27 Tablica przyrządów/karoseria/zapłon
28
29 Kamera cofania/Wentylowane siedzenia
30 Lampka kontrolna awarii/zapłon
32 Elektrozawór odpowietrzania kanistra/moduł kontroli szczelności parownika
33 Przednie podgrzewane siedzenie
34 2019-2020: Menedżer systemu akumulatorów/wentylator modułu zasilania akcesoriów – HEV
35 Moduł sterujący nadwozia 6/Moduł sterujący nadwozia 7
36 Moduł paliwowy
38
39
40 Blokada kolumny kierownicy
41
43 Podgrzewana kierownica
44 Automatyczne poziomowanie reflektorów
45
46 Moduł sterujący silnika/zapłon
47
48 Elektryczne wspomaganie hamowania – HEV/wentylator chłodzący
49 Akumulator DC DC 2
50
51
52
53
54
55
56 Rozrusznik
57 Podgrzewacz płynu do silników wysokoprężnych
58
59 Reflektory świateł drogowych
60 Wentylator chłodzący
61
62
63
65 Klimatyzacja
67
68
69
70
72 Koło zębate rozrusznika
74
75 Główny moduł sterujący silnika
76 Czujnik modułu sterującego silnika
78 Klakson
79 Pompa spryskiwacza
81 Moduł sterowania skrzynią biegów/moduł sterowania silnikiem
82
83 Cewka zapłonowa
84 Układ napędowy na silniku
85 Bocznica
86 Bocznica
87
88 Aeroshutter
89
91
92 2019-2020: Moduł falownika mocy trakcyjnej/pompa generatora silnika-HEV/pompa oleju przekładniowego-bez HEV
93 Automatyczne poziomowanie reflektorów
95
96
97
99 Pompa płynu chłodzącego
Przekaźniki
4
20 Odmgławiacz tylnej szyby
25 Sterowanie wycieraczką przednią
31 Bieg/Korba
37 Prędkość wycieraczki przedniej
42
64 Rozrusznik
66 Układ napędowy
71
73 Klimatyzacja
80 Koło zębate rozrusznika
90
94
98 Nagrzewnica na olej napędowy
