W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Express z lat: 2003, 2004, 2005, 2006, 2007.

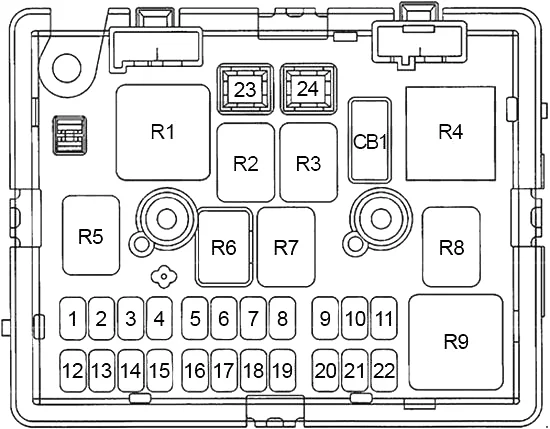

Skrzynka bezpieczników konsoli podłogowej
Znajduje się pod siedzeniem kierowcy.
| Numer | Ampery [A] | Opis |
| 1 | – | – |
| 2 | 10 | Przełącznik zewnętrznego lusterka wstecznego |
| 3 | 15 | Przekaźnik lampy dzięki uprzejmości |
| 4 | 10 | Lewy tylny sygnał stopu/kierunku |
| 5 | 10 | Przekaźnik odblokowania ładunku |
| 6 | 10 | Prawy tylny sygnał stopu/kierunku |
| 7 | 10 | Przekaźnik odblokowania sterownika |
| 8 | 10 | Środkowe górne światło stopu (CHMSL), moduł tempomatu (CCM), moduł sterujący siłownika przepustnicy (TCM (’06-’07)), moduł sterujący skrzyni biegów (Diesel), moduł sterujący silnika (Diesel) |
| 9 | 10 | Zespół sterowania HVAC, siłownik temperatury powietrza, procesor sterowania HVAC (’06-’07), pomocnicze przekaźniki silnika dmuchawy (’06-’07), siłownik trybu powietrza (’06-’07) |
| 10 | 20 | Zespół sterowania HVAC, pompa próżniowa (Diesel) |
| 11 | 10 | Elektroniczny moduł sterujący hamulca (EBCM), przełącznik wysokiego biegu jałowego (’06-’07), przełącznik kontroli trakcji (’06-’07) |
| 12 | 30 | Przekaźnik odmgławiacza tylnej szyby |
| 13 | 30 | Przekaźniki pomocniczego silnika dmuchawy (niska/średnia/wysoka prędkość) |
| 14 | 10 | Lusterko obrotowe kierowcy |
| 15 | 20 | Przekaźnik zamka drzwi |
| 16 | 10 | Park Upfitter |
| 17 | – | – |
| 18 | 10 | Lewa lampa tylna, lampa licencyjna |
| 19 | 10 | Pasażerowie obracają lusterko |
| 20 | 10 | Prawa lampa tylna |
| 21 | 15 | Lampa parkowania przyczepy |
| 22 | 10 | Wyłącznik nadmuchiwanego modułu przytrzymującego l/P, przednie światła postojowe/kierunkowskazy, przednie światła obrysowe |
| 23 | 50 | Wiązka przewodów upfitter |
| 20 | Wentylator chłodzący (SEO) (’03-’05) | |
| 60 | Elektroniczny moduł sterujący hamulca (EBCM) (’06-’07) | |
| 24 | 50 | Przekaźnik pomocniczy (YF7) |
| 20 | Przekaźnik pomocniczy (SEO) | |
| Wyłącznik obwodu | ||
| CB1 | 25 | Elektryczna szyba (kierowca/pasażer z przodu) |
| Przekaźnik | ||
| R1 | Odmgławiacz tylnej szyby | |
| R2 | Siłownik zamka przedniego pasażera, siłowniki zamka drzwi LR/RR | |
| R3 | Siłowniki zamków kierowcy/pasażera przedniego/ładunku, siłowniki zamków drzwi LR/RR | |
| R4 | Przekaźnik pomocniczy | |
| R5 | Lampa w progach drzwi | |
| R6 | Odblokowanie ładunku | |
| R7 | Odblokowanie kierowcy | |
| R8 | Lampa parkowania | |
| R9 | Okno Pozostałe zasilanie akcesoriów | |

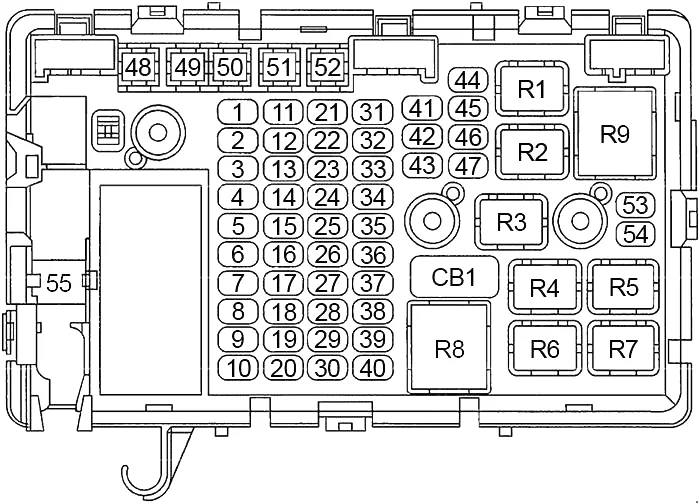

Komora silnika
Znajduje się po stronie kierowcy w komorze silnika.
| Numer | Ampery [A] | Opis |
| 1 | 15 | Radio, moduł interfejsu komunikacyjnego pojazdu (VCIM (’03-’05)), moduł dzwonka (’06-’07) |
| 2 | 20 | Benzyna: Moduł sterowania układem napędowym (PCM) |
| 20 | Olej napędowy: moduł sterujący silnika (ECM), moduł sterujący skrzyni biegów (TCM), podgrzewacz płynu chłodzącego | |
| 3 | 10 | Przekaźnik zatrzymania/zawrócenia przyczepy (lewy) |
| 4 | 10 | Przekaźnik zatrzymania/zawrócenia przyczepy (prawy) |
| 5 | 10 | Przyczepa z lampami zapasowymi lub C405 (przekrój) |
| 6 | 10 | Benzyna: moduł sterowania układem napędowym (PCM), automatyczna skrzynia biegów, moduł sterowania nadwoziem (BCM) |
| 10 | Olej napędowy: moduł sterujący silnika (ECM), moduł sterujący świec żarowych (GPCM), automatyczna skrzynia biegów, moduł sterujący nadwozia (BCM) | |
| 7 | 15 | Wyłącznik lampy stopu |
| 8 | 20 | Odmgławiacz tylnej szyby, podgrzewane lusterko |
| 9 | 10 | Prawe światło do jazdy dziennej/kierunkowskaz |
| 10 | 10 | Lewa lampa do jazdy dziennej/kierunkowskaz |
| 11 | 15 | Moduł sterowania nadwozia (BCM) |
| 12 | 20 | Przekaźnik pompy paliwa |
| 13 | 30 | Wiązka przewodów przyczepy |
| 14 | 15 | Moduł kierunkowskazów ostrzegawczych |
| 15 | 15 | Przekaźnik klaksonowy |
| 16 | 15 | Moduł sterowania nadwozia (BCM) |
| 17 | 15 | Przekaźnik zatrzymania/zawrócenia przyczepy (lewy i prawy) |
| 18 | 15 | Moduł sterowania nadwozia (BCM) |
| 19 | 10 | Moduł sterowania nadwozia (BCM) |
| 20 | 10 | Odbiornik zdalnego sterowania zamka drzwi (RCDLR) |
| 21 | 10 | 4,8L/5,3L/6,0L (benzyna): nawet wtryskiwacze paliwa, nawet cewki zapłonowe |
| 10 | 4,3 l (benzyna): wtryskiwacze paliwa, cewka zapłonowa | |
| 22 | 10 | Wyłącznik lampy stopu i przekaźnik klimatyzacji |
| 23 | 15 | 4,8L/5,3L/6,0L (benzyna): Nieparzyste wtryskiwacze paliwa, Nieparzyste cewki zapłonowe, Elektromagnes upustowy pochłaniacza EVAP, Czujnik masowego przepływu powietrza (MAF), Przełącznik położenia postojowego/neutralnego (PNP) |
| 15 | 4,3 l (benzyna): nieparzyste wtryskiwacze paliwa, moduł kontroli zapłonu, elektromagnes upustowy pochłaniacza EVAP, czujnik masowego przepływu powietrza (MAF), przełącznik położenia postojowego/neutralnego (PNP) | |
| 10 | Olej napędowy: czujnik MAF/IAT, przełącznik pozycji parkowania/neutralnej (PNP) | |
| 24 | 10 | Moduł sterowania nadwozia (BCM) |
| 25 | 20 | Olej napędowy: podgrzewacz paliwa |
| 26 | 10 | Wewnętrzne lusterko wsteczne |
| 27 | 10 | Skrzynia korbowa, moduł sterujący układu napędowego (benzyna), moduł sterujący silnika (Diesel) |
| 28 | 10 | System blokady zmiany biegów hamulca |
| 29 | 20 | Pomocnicze gniazdo zasilania |
| 30 | 15 | Zapalniczka, złącze łącza danych (DLC) |
| 31 | 10 | Klaster tablicy przyrządów (IPC) |
| 32 | 10 | Przekaźnik klimatyzacji |
| 33 | 30 | Olej napędowy: Moduł sterujący silnika (ECM) |
| 34 | 10 | Elektrozawór odpowietrzania kanistra EVAP (benzyna), tylny przekaźnik lampy przeciwmgielnej |
| 35 | 10 | Olej napędowy: przekaźnik wentylatora chłodzącego |
| 36 | 15 | Lampy zapasowe, przełącznik pozycji postojowej/neutralnej (PNP) |
| 37 | 10 | Dodatkowy nadmuchiwany system przytrzymujący |
| 38 | 15 | Benzyna: moduł sterowania zespołem napędowym (PCM), moduł tempomatu (CCM), moduł sterowania siłownikiem przepustnicy (TAC), czujnik prędkości/położenia kierownicy |
| 10 | Olej napędowy: moduł sterujący silnika (ECM), moduł sterujący świec żarowych (GPCM), moduł sterujący skrzyni biegów | |
| 39 | 15 | Benzyna: czujnik tlenu |
| 40 | 15 | Benzyna: czujnik tlenu |
| 41 | 15 | Przekaźnik wycieraczek szyby przedniej |
| 42 | 10 | Prawy reflektor (światła mijania) |
| 43 | 10 | Lewy reflektor (światła mijania) |
| 44 | 10 | Lewy reflektor (światła drogowe) |
| 45 | 10 | Prawy reflektor (światła drogowe) |
| 46 | 10 | Moduł sterowania nadwozia (BCM) |
| 47 | 25 | Silnik wycieraczek przedniej szyby |
| 48 | 60 | Elektroniczny moduł sterujący hamulca (EBCM) |
| 49 | 40 | Przekaźnik rozrusznika, wyłącznik zapłonu |
| 50 | 30 | Wiązka przewodów przyczepy |
| 51 | 40 | Rezystor silnika dmuchawy |
| 52 | 40 | Stacyjka |
| 53 | 10 | Olej napędowy: Moduł sterujący silnika (ECM) |
| 54 | – | – |
| 55 | 125 | Blok bezpieczników – korpus |
| Wyłącznik obwodu | ||
| CB1 | 30 | Fotel elektryczny |
| Przekaźnik | ||
| R1 | Wycieraczka przedniej szyby | |
| R2 | Klimatyzacja | |
| R3 | Tylne światło przeciwmgielne | |
| R4 | Reflektor (światła drogowe) | |
| R5 | Pompa paliwowa | |
| R6 | Reflektor (światła mijania) | |
| R7 | Klakson | |
| R8 | Rozrusznik | |
| R9 | Olej napędowy: Moduł sterujący silnika (ECM) | |
Pomocnicza skrzynka bezpieczników
| Numer |
Ampery [A] |
Opis |
| 2 | 10 | Kopułowe lampy robocze fluorescencyjne |
| 3 | 15 | Przekaźniki panelu dostępu |
| 4 | – | – |
| Przekaźnik | ||
| 1 | Zatrzaski panelu dostępu (z tyłu po lewej stronie) | |
| 5 | Zatrzaski panelu dostępu (lewa strona przód) | |
| 6 | Zatrzaski panelu dostępu (prawa strona) | |
