W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Colorado z lat: 2006, 2007.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

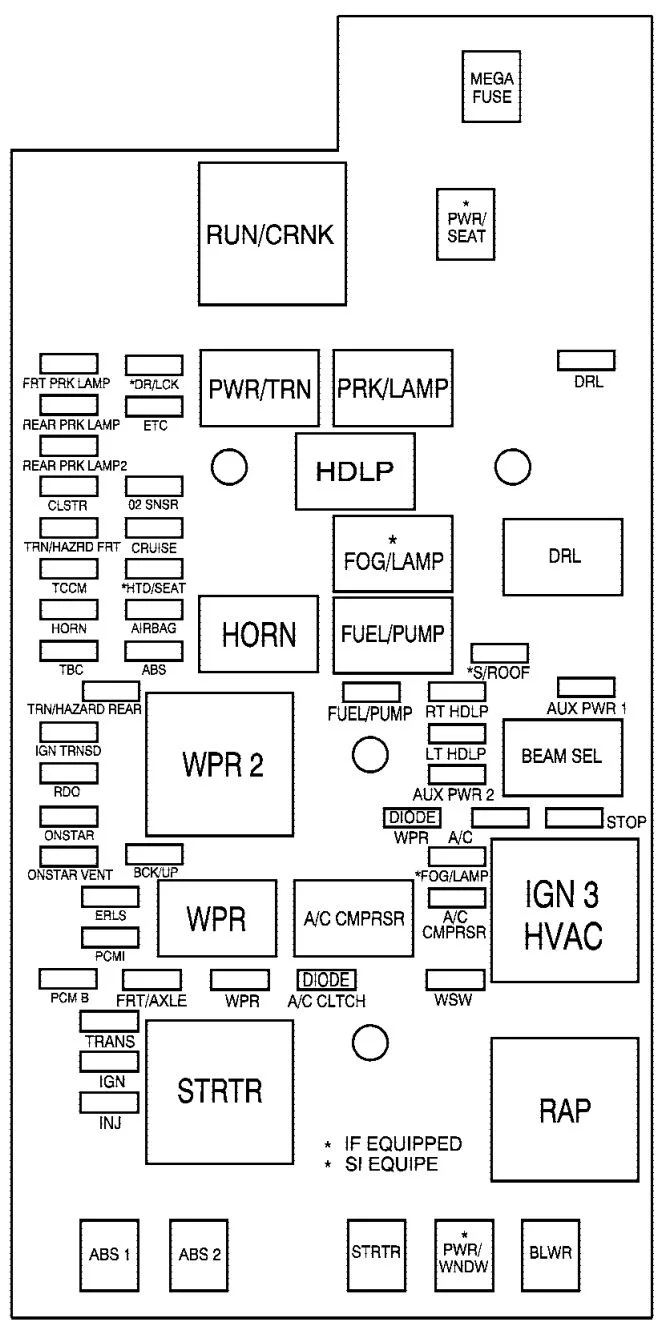

Chevrolet Colorado (2006-2007) - schematy bezpieczników i przekaźników

Nazwa Opis
DRL Lampy do jazdy dziennej
AUX PWR 1 Moc akcesoriów 1
STOP Przełącznik hamulca, światła stopu
BLWR Wentylator klimatyzacji
S/ROOF Szyberdach (jeśli jest)
A/C 2006: Głowica sterująca klimatyzacją

2007: Głowica sterująca klimatyzacją, fotele elektryczne

PWR/SEAT Wyłącznik zasilania gniazda zasilania (jeśli jest )
RT HDLP Reflektor boczny pasażera
LT HDLP Reflektor po stronie kierowcy
AUX PWR 2 Zasilanie akcesoriów 2
FOG/LAMP Lampy przeciwmgielne (jeśli są)
A/C CMPRSR Sprężarka klimatyzacji
WSW Przełącznik wycieraczek/spryskiwaczy
PWR/WNDW Elektryczne szyby (jeśli są)
FUEL/PUMP Pompa paliwowa
STRTR Przekaźnik elektromagnetyczny rozrusznika
WPR Wycieraczka
ABS 2 Układ przeciwblokujący 2 (pompa ABS)
DR/LCK Zasilane zamki do drzwi (jeśli są)
ETC Elektroniczna kontrola przepustnicy (ETC)
O2 SNSR 2006: Czujniki tlenu

2007: Czujniki tlenu, przekaźnik reaktora wtrysku powietrza (AIR)

CRUISE Przełącznik tempomatu, wewnętrzne lusterko wsteczne, moduł sterujący skrzynki rozdzielczej, przełącznik hamulca, wyłączenie sprzęgła
HTD/SEAT Podgrzewane siedzenie (jeśli jest na wyposażeniu)
AIRBAG Dodatkowy nadmuchiwany system przytrzymujący, moduł czujnikowy i diagnostyczny
ABS Układ przeciwblokujący (ABS), moduł ABS, napęd na cztery koła, czujnik grawitacji
BCK/UP Światła zapasowe
FRT/AXLE Siłownik osi przedniej
TRN/HAZRD REAR Tylne światła skrętu/zagrożenia
ERLS 2006: Czujnik masowego przepływu powietrza (MAF), elektromagnes przedmuchu puszek

2007: Czujnik masowego przepływu powietrza (MAF), elektromagnes przedmuchu puszek, przekaźnik reaktora wtrysku powietrza (AIR)

PCMI Moduł sterujący układu napędowego (PCM)
TRANS Elektrozawór skrzyni biegów
IGN Zapłon, przełącznik rozrusznika sprzęgła, neutralny przełącznik rezerwowy bezpieczeństwa, cewki zapłonowe 1-5, przekaźnik klimatyzacji
INJ Wtryskiwacze
ABS 1 Układ przeciwblokujący 1 (logika ABS)
FRT PRK LAMP Przednie światła postojowe/kierunkowskazy, przełączniki szyb po stronie kierowcy i pasażera Oświetlenie
REAR PRK LAMP Tylna lampa postojowa 1, lampa tylna po stronie pasażera, lampy tablicy rejestracyjnej
REAR PRK LAMP2 Tylna lampa tylna po stronie kierowcy, oświetlenie wskaźnika bocznej poduszki powietrznej pasażera, moc ściemniania tablicy przyrządów (podświetlenie przełączników 2WD/4WD)
CLSTR Grupa
TRN/HAZRD FRT Światła skrętu/zagrożenia/dzięki uprzejmości/ładunkowe/lusterka
TCCM Moduł kontroli skrzynki rozdzielczej
HORN Klakson
TBC Kontroler nadwozia ciężarówki
IGN TRNSD Przetworniki zapłonu
RDO Radio
ONSTAR OnStar®
CNSTR VENT Elektrozawór odpowietrzający kanistra paliwa
PCM B Moduł sterujący układu napędowego (PCM) B
Przekaźniki
DRL Lampy do jazdy dziennej
BEAM SEL Wybór wiązki
IGN 3 HVAC Zapłon 3, klimatyzacja, bezpiecznik głowicy klimatyzacji, bezpiecznik gniazda zasilania
RAP Zachowane zasilanie akcesoriów (bezpiecznik okna zasilania, bezpiecznik włącznika wycieraczek/spryskiwaczy), bezpiecznik szyberdachu
PRK/LAMP Bezpiecznik przedniej lampy postojowej, tylne lampy postojowe
HDLP Reflektory
FOG/LAMP Lampy przeciwmgielne (jeśli są)
FUEL/PUMP Pompa paliwa, bezpiecznik pompy paliwa
A/C CMPRSR Sprężarka klimatyzacji
RUN/CRNK Praca/korba, bezpiecznik systemu poduszek powietrznych, bezpiecznik tempomatu, bezpiecznik zapłonu, lampy zapasowe, bezpiecznik ABS, oś przednia, PCM-1, bezpiecznik wtryskiwaczy, bezpiecznik skrzyni biegów, ERLS
PWR/TRN Układ napędowy, bezpiecznik elektronicznego sterowania przepustnicą, bezpiecznik sondy lambda
HORN Klakson
WPR 2 Wycieraczka 2 (wysoka/niska)
WPR Wycieraczki (wł./wył.)
STRTR Przekaźnik rozrusznika (przekaźnik PCM)
Miscellaneous
WPR Dioda — wycieraczka
A/C CLTCH Dioda — klimatyzacja, sprzęgło
MEGA FUSE Mega bezpiecznik
