W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Agile z lat: 2009, 2010, 2011, 2012, 2013.

Chevrolet Agile to kompaktowy hatchback, który został zaprojektowany i wyprodukowany przez amerykańską firmę motoryzacyjną Chevrolet (część koncernu General Motors). Model ten był oferowany głównie na rynkach Ameryki Południowej, w tym w Argentynie i Brazylii. Premiera Chevrolet Agile miała miejsce w 2009 roku.

Stylizacyjnie Chevrolet Agile posiadał charakterystyczne cechy rodem z amerykańskiego producenta. Jego design był oparty na koncepcji „dual cockpit” (podwójna kabina), która wyróżniała się dynamicznymi liniami i wyrazistymi przetłoczeniami na karoserii. Agile miał też charakterystyczne, wyraźne reflektory i atrakcyjne zderzaki, co nadawało mu nowoczesny wygląd jak na tamte czasy.

Wnętrze samochodu było przestronne jak na klasę kompaktową, a kabina pasażerska zapewniała wystarczająco miejsca dla pięciu osób. Wartościowym dodatkiem był względnie pojemny bagażnik, co przekładało się na praktyczność użytkową auta.

Pod względem napędu Chevrolet Agile oferował różne opcje silnikowe, z których większość była oparta na jednostkach benzynowych o pojemności od 1.4 do 1.8 litra. Moc silników była zróżnicowana w zależności od wersji, ale zazwyczaj kształtowała się w przedziale 90-140 KM. Nie były to osiągi zaskakujące, ale na codzienne potrzeby były wystarczające.

Wersje wyposażeniowe oferowały różne poziomy komfortu i funkcjonalności, w tym opcje takie jak klimatyzacja, systemy multimedialne, elektryczne sterowanie szyb i lusterkami, a także systemy bezpieczeństwa.

Mimo że Chevrolet Agile zyskał pewną popularność na rynkach, na których był dostępny, to z czasem rynek pojazdów tego typu zaczął ewoluować, a konkurencja w segmencie kompaktowych hatchbacków stała się bardziej zacięta. W związku z tym, produkcja Chevrolet Agile została zakończona, a jego miejsce na rynku zajęły nowsze i bardziej zaawansowane modele.

Zobacz także:  Chevrolet Spark M300 (2010-2015) - schematy bezpieczników i przekaźników

Podsumowując, Chevrolet Agile to kompaktowy hatchback z charakterystycznym designem i wystarczającymi parametrami do codziennego użytku. Mimo że nie osiągnął takiej sławy jak niektóre inne modele Chevroleta, pozostaje ciekawym punktem w historii marki na rynkach Ameryki Południowej.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Lokalizacja skrzynki bezpieczników

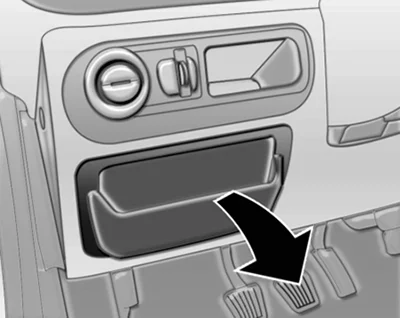

Skrzynka bezpieczników i blok przekaźników znajdują się pod deską rozdzielczą; aby uzyskać dostęp, wyciągnij sakwę, jak pokazano na ilustracji.

Chevrolet Agile (2009-2013) - schematy bezpieczników i przekaźników

Chevrolet Agile (2009-2013) - schematy bezpieczników i przekaźników

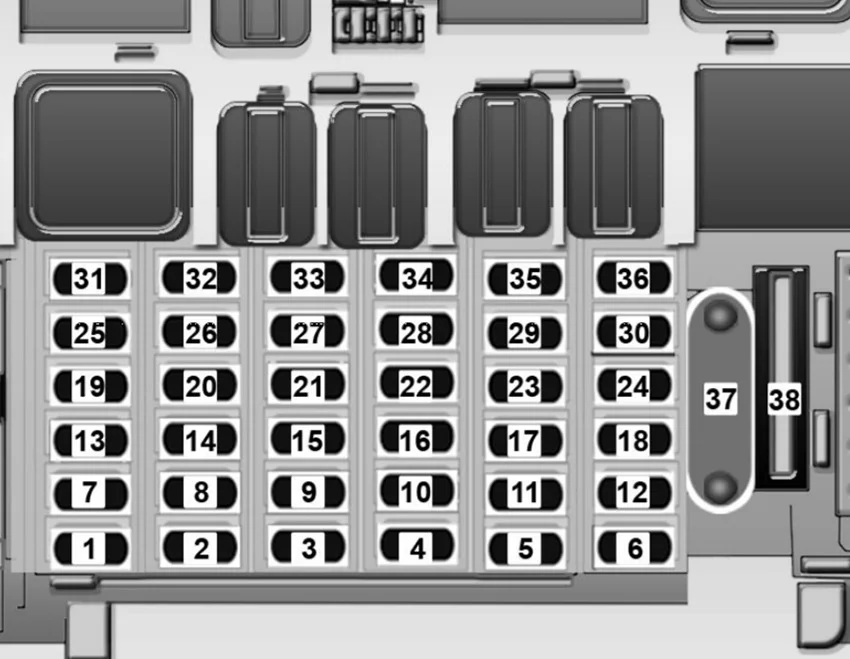

Numer Ampery [A] Opis
1 10 A Radio (pojazd bez centralnego zamka lub systemu antywłamaniowego)
2 10 A Deska rozdzielcza / Sterowanie oświetleniem (BCM)
3 20 Centralny zamek / System alarmowy
4 20 Zapalniczka.
Gniazdo 12V (przód)
5 nieużywany
6 10 A Radio (pojazd z centralnym zamkiem i alarmem antywłamaniowym)
7 15A Klakson
8 10 A Kierunkowskazy (BCM)
9 20 System szyb elektrycznych (prawa strona)
10 15A Światło hamowania.
Światło cofania.
oświetlenie schowka na rękawiczki
11 15A Moduł sterowania skrzynią biegów (TCM) (pojazd ze zautomatyzowaną manualną skrzynią biegów)
12 5A Radio (funkcja „on/off” z zapłonem pojazdu)
13 20 Przekaźnik wtrysku (główny).
Moduł sterujący silnika
14 25A Odmgławiacz tylnej szyby
15 20 System szyb elektrycznych (lewa strona)
16 5A Pulpit nawigacyjny (BCM).
Moduł ABS.
Moduł sterujący do ogrzewania, wentylacji i klimatyzacji.
System podnośników szyb (wyłączniki drzwiowe)
17 15A Wysokie światło
18 5A Moduł sterujący ogrzewaniem, wentylacją i klimatyzacją (pojazd z centralnym zamkiem i alarmem antywłamaniowym).
Światło bagażnika.
czujnik ultradźwiękowy.
światło do czytania
19 10 A Pompa zimnego startu (Flex)
20 10 A System alarmowy
21 20 pompa paliwowa
Moduł sterujący silnika
22 5A Elektryczne lusterka zewnętrzne.
Radio (funkcja „on/off” przy zapłonie pojazdu).
Zawieszenie systemu alarmowego.
Centralny zamek (pilot).
Akustyczne ostrzeżenie o włączeniu klawisza
23 25A Moduł hamulca ABS
24 nieużywany
25 10 A Złącze diagnostyczne.
Światło bagażnika (pojazd bez centralnego zamka lub systemu antywłamaniowego).
Czujnik ultradźwiękowy (pojazd bez centralnego zamka lub systemu antywłamaniowego).
Lampka do czytania (pojazd bez centralnego zamka lub systemu antywłamaniowego).
System alarmowy
26 20 Przednie światła przeciwmgielne.
tylne światła przeciwmgielne
27 15A moduł poduszki powietrznej
28 10 A Światła mijania (lewa strona)
29 10 A Światło pozycyjne (przednie lewe).
Światło pozycyjne (tylne prawe).
światło patentowe
30 15A Moduł sterowania skrzynią biegów (TCM) (pojazd ze zautomatyzowaną manualną skrzynią biegów)
31 10 A ściemniacz światła/tablica przyrządów
32 5A Wyłącznik światła awaryjnego.
Moduł sterowania ogrzewaniem, wentylacją i klimatyzacją (pojazd bez centralnego zamka i systemu antywłamaniowego).
Klakson (pojazd z poduszką powietrzną)
33 15A Wycieraczka szyby przedniej i wycieraczka szyby tylnej.
Spryskiwacz szyby przedniej i szyb
34 10 A Światła mijania (lewa strona)
35 10 A Światło pozycyjne (przednie prawe).
Światło pozycyjne (tylne lewe).
Moduł sterujący ogrzewaniem, wentylacją i klimatyzacją („tryb nocny”)
36 7,5A Klimatyzacja
37 30A Moduł sterujący ogrzewaniem, wentylacją i klimatyzacją (pojazd z centralnym zamkiem i alarmem antywłamaniowym).
Światło bagażnika (pojazd z centralnym zamkiem i alarmem antykradzieżowym).
Czujnik ultradźwiękowy (pojazd z centralnym zamkiem i alarmem antykradzieżowym).
Lampka do czytania (pojazd z centralnym zamkiem i alarmem antykradzieżowym).
Radio (pojazd z centralnym zamkiem i alarmem antywłamaniowym)
38 nieużywany
Zobacz także:  Chevrolet S10 Blazer (1982-1994) - schematy bezpieczników i przekaźników

Blok przekaźników

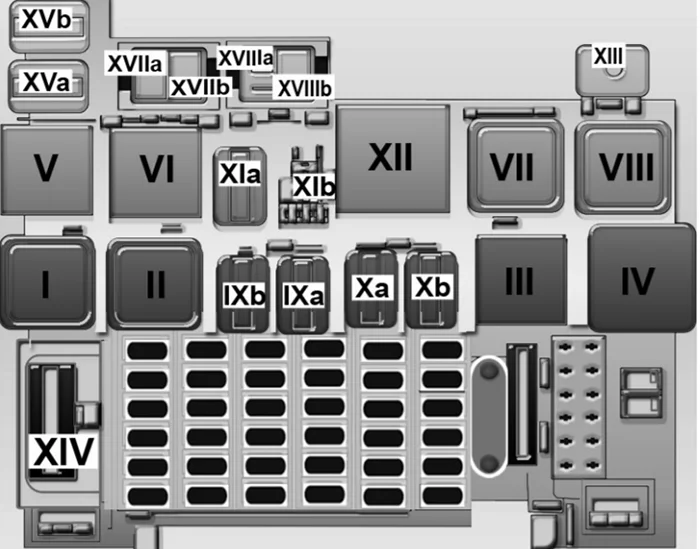

Wersja 1

Chevrolet Agile (2009-2013) - schematy bezpieczników i przekaźników

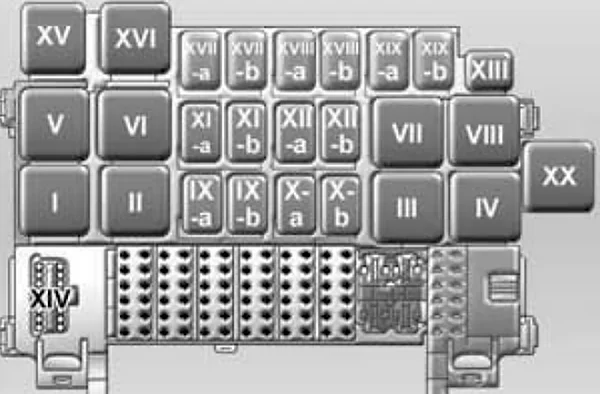

Wersja 2

Chevrolet Agile (2009-2013) - schematy bezpieczników i przekaźników

Numer Opis
I pompa paliwowa
II Wtrysk (główny)
III Start silnika
IV wycieraczki przednie
v Odmgławianie tylnej szyby
VI światła drogowe
VII Wentylator chłodnicy / Wycieraczka tylnej szyby
viii wentylator chłodnicy
IX-A światła postojowe
IX-B światła parkingowe
DLA zimny start (flex)
XB sprężarka klimatyzacji
XI-A Klakson
Xl-B nieużywany
XII wycieraczka tylnej szyby
XIl-a przednie światła przeciwmgielne
xll-b tylne światła przeciwmgielne
XIII wskaźnik biegu wstecznego
XIV złącze testu diagnostycznego
XV Przekaźnik mocy modułu skrzyni biegów (pojazdy ze zautomatyzowaną manualną skrzynią biegów – jeśli są dostępne)
XV-a Przednie światła przeciwmgielne (benzyna / Flex)
XV-b Tylne światła przeciwmgielne (benzyna / Flex)
XVI wentylator chłodnicy
XVIl-a Bezpiecznik 30A J-Case – Wentylator chłodnicy (benzyna / Flex)
XVII-b Bezpiecznik w obudowie J 40A — wewnętrzny otwór wentylacyjny
XVIII-a nieużywany
XVIII-b Bezpiecznik w obudowie J 40A – ABS
XIX-a Bezpiecznik 40A J-Case — pompa ciśnieniowa układu przekładniowego (pojazd z automatyczną przekładnią manualną — zależnie od wyposażenia)
XIX-b Przekaźnik pompy ciśnieniowej układu skrzyni biegów (pojazdy ze zautomatyzowaną manualną skrzynią biegów – jeśli jest dostępna)
XX nieużywany
