Bobcat 324 (Minikoparka) – schematy bezpieczników i przekaźników

Zaktualizowano 23.09.2023

Bobcat 324 (Minikoparka) — schemat bezpieczników i przekaźników

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Bobcat 324 (Minikoparka).

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpiecznikowa

Bobcat 324 (Minikoparka) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	10	Wskaźnik – Licznik motogodzin, brzęczyk ostrzegawczy i podświetlenie wskaźnika poziomu paliwa
2	20	Akcesoria — złącze akcesoriów, ogrzewanie i klakson.
3	20	Start – stacyjka, nie przełączane złącze akcesoriów
4	15	Kabina — zasilanie kabiny, światła, wycieraczka i światło kopuły
5	15	Zasilanie — gniazdo urządzenia
6	15	Moc czasu – moduł stopera czasowego
7	15	Zasilanie – moduł stopera czasowego
8	—	—

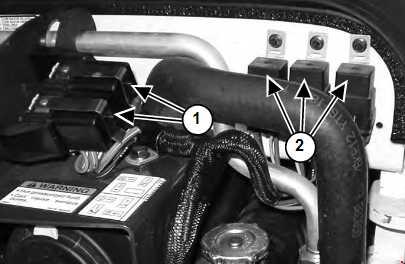

Koparka jest wyposażona w 12-woltowy układ elektryczny z ujemnym uziemieniem. Układ elektryczny jest sterowany przez bezpieczniki i przekaźniki umieszczone po prawej stronie komory silnika (elementy 1 i 2). Bezpieczniki chronią układ elektryczny w przypadku przeciążenia elektrycznego. Przyczynę przeciążenia należy znaleźć i usunąć przed ponownym uruchomieniem silnika.

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
