Bobcat S70 – schematy bezpieczników i przekaźników

Zaktualizowano 24.09.2023

Bobcat S70 — schemat bezpieczników i przekaźników

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Bobcat S70.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpiecznikowa

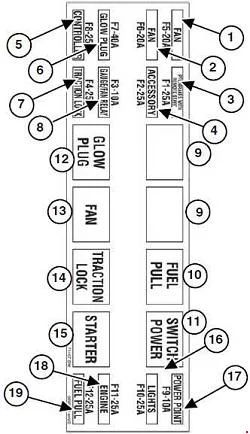

Bobcat S70 - schematy bezpieczników i przekaźników

Numer	Opis	Ampery [A]
1	Wentylator	20
2	Wentylator	20
3	BICS/Hamulce/Zdalne uruchamianie	25
4	Alarm cofania akcesoriów	25
5	Kontroler	25
6	Świeca żarowa	40
7	Blokada trakcji	25
8	Przekaźnik miernika/wentylatora	10
16	Światła	25
17	Punkt mocy	10
18	Silnik/klakson	25
19	Elektrozawór paliwa	25
Przekaźnik
9	—
10	Elektrozawór paliwa
11	Przełączane zasilanie
12	Świeca żarowa
13	Wentylator
14	Blokada trakcji
15	Rozrusznik

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
