Bobcat S185 – schematy bezpieczników i przekaźników

Zaktualizowano 23.09.2023
Bobcat S185 — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Bobcat S185.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

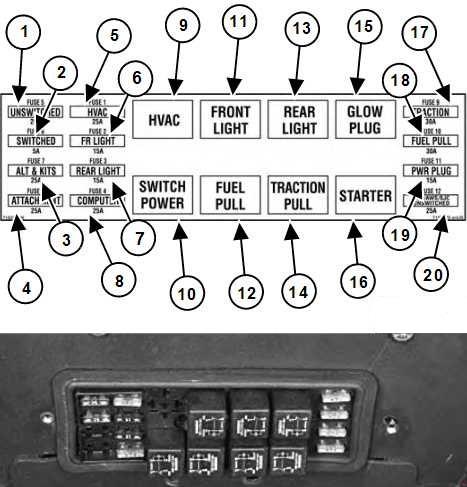

Skrzynka bezpiecznikowa

Bobcat S185 - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 25 Nieprzełączalny klakson
2 5 Przełączane ACS/AWS/SJC
3 25 Alarm cofania alternatora i akcesoriów
4 25 Załączniki
5 25 Nagrzewnica i klimatyzacja
6 15 Światła przednie i obrysowe
7 15 Tylne światła
8 25 Kontroler Bobcat
17 30 Trakcja
18 30 Odcięcie paliwa
19 15 Wtyczka zasilająca
20 25 ACS/AWS/SJC Nieprzełączany
Przekaźnik
9 Nagrzewnica i klimatyzacja
10 Przełączanie zasilania
11 Światła przednie i obrysowe
12 Odcięcie paliwa
13 Tylne światła
14 Trakcja
15 Świece żarowe
16 Rozrusznik
Bobcat S185 - schematy bezpieczników i przekaźników

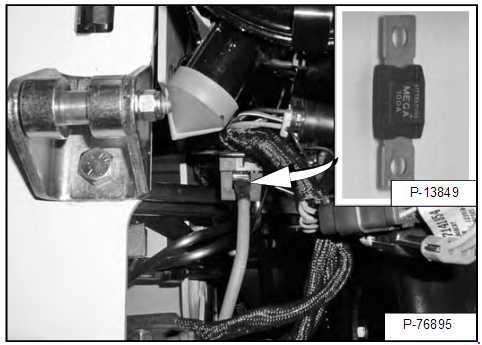

Ładowarka jest wyposażona w 12-woltowy układ ładowania alternatora z ujemnym uziemieniem. Układ elektryczny jest chroniony przez bezpieczniki umieszczone w kabinie na panelu sterowania oraz główny bezpiecznik 100 amperów w komorze silnika po lewej stronie silnika, pod filtrem powietrza. Bezpieczniki chronią układ elektryczny w przypadku przeciążenia elektrycznego. Przed ponownym uruchomieniem silnika należy znaleźć przyczynę przeciążenia.
Bobcat S185 - schematy bezpieczników i przekaźników

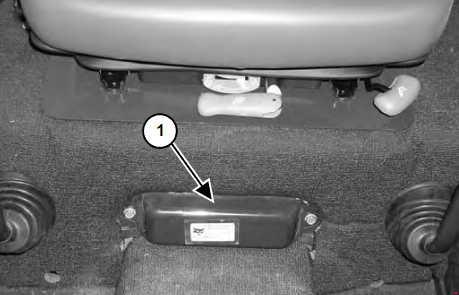

Instalacja elektryczna jest chroniona przed przeciążeniem przez bezpieczniki i przekaźniki pod osłoną tablicy bezpieczników (poz. 1). Wewnątrz pokrywy znajduje się naklejka pokazująca lokalizację i wartości znamionowe natężenia prądu.
Zdejmij pokrywę, aby sprawdzić lub wymienić bezpieczniki.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
