Alfa Romeo GT (2004-2010) – schematy bezpieczników i przekaźników
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Alfy Romeo GT z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Alfa Romeo GT to sportowe coupe produkowane przez włoską markę Alfa Romeo w latach 2003-2010. Oto kilka informacji na temat tego modelu:
- Stylistyka: Alfa Romeo GT charakteryzuje się eleganckim, sportowym wyglądem. Posiada charakterystyczne linie i proporcje typowe dla coupe. Design GT nawiązuje do tradycji marki Alfa Romeo, szczególnie do modelu Giulia GT z lat 60.
- Silniki: GT było oferowane z różnymi jednostkami napędowymi. W zależności od wersji można było znaleźć silniki benzynowe o mocy od około 140 KM do 240 KM. Najbardziej sportową wersję oznaczano jako Alfa Romeo GT V6, która była napędzana silnikiem V6 o pojemności 3.2 litra i mocy 240 KM.
- Przyjemność z jazdy: Alfa Romeo GT zapewnia dobrą dynamikę jazdy i precyzyjne prowadzenie. Dzięki niskiemu środkowi ciężkości i dobrze wyważonemu układowi zawieszenia, GT oferuje sportowe osiągi i pewność na drodze.
- Wnętrze: Wnętrze Alfa Romeo GT jest eleganckie i dobrze wykonane. Zastosowane materiały są wysokiej jakości, a ergonomiczne fotele zapewniają wygodę podczas jazdy. Przestrzeń w kabinie jest wystarczająca dla dwóch dorosłych pasażerów, choć miejsce na tylnej kanapie może być nieco ograniczone.
- Technologia: Pod względem technologicznym Alfa Romeo GT może wydawać się nieco przestarzałe w porównaniu do nowszych modeli. Oferuje jednak podstawowe funkcje i wyposażenie, takie jak system audio, klimatyzację, elektryczne szyby i lusterka.
Podsumowując, Alfa Romeo GT to sportowe coupe o atrakcyjnym designie i przyjemnej dynamice jazdy. Mimo że jest to starszy model, wciąż może dostarczyć sporo radości z jazdy dla miłośników marki Alfa Romeo i stylowych, sportowych samochodów.
Sprawdzanie oraz wymiana bezpieczników
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

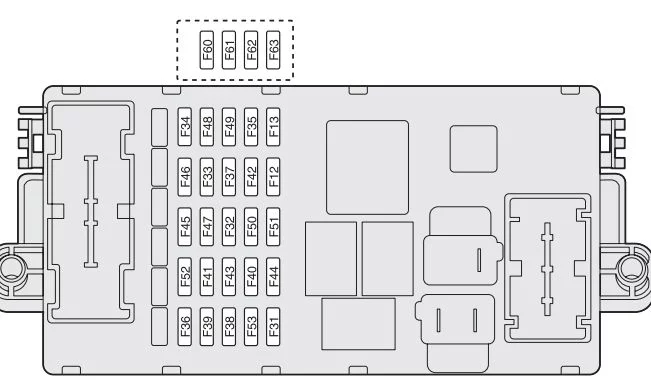

Skrzynka bezpieczników na desce rozdzielczej

Skrzynka bezpieczników obok akumulatora

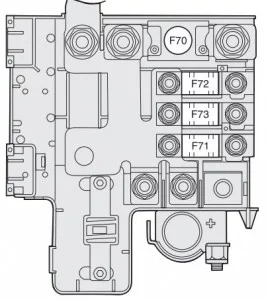

Skrzynka bezpieczników na biegunie dodatnim akumulatora

Tabela zbiorcza bezpieczników
| Światła | Lokalizacja | Bezpiecznik | Ampery [A] |
| Światło ostrzegawcze | Deska rozdzielcza | F53 | 10 |
| Prawe światło mijania | Deska rozdzielcza | F12 | 10 |
| Lewe światło mijania | Deska rozdzielcza | F13 | 10 |
| Prawe światło drogowe | Akumulator | F14 | 10 |
| Lewe światło drogowe | Akumulator | F15 | 15 |
| Światła przeciwmgielne | Akumulator | F30 | 15 |
| Światło hamowania | Deska rozdzielcza | F37 | 10 |
| Światło cofania | Deska rozdzielcza | F35 | 7,5 |
| +30 kierunkowskazów | Deska rozdzielcza | F53 | 10 |
| Opis | Lokalizacja | Bezpiecznik | Ampery [A] |
| Pompa przekładni Selespeed | Akumulator (biegun dodatni) | F03 (BEZPIECZNIK MAXI) | 30 |
| Dodatkowa grzałka | Akumulator (biegun dodatni) | F03 (BEZPIECZNIK MAXI) | 30 |
| Urządzenie do ustawiania reflektorów | Deska rozdzielcza | F13 | 10 |
| System kontroli klimatu | Deska rozdzielcza | F31 | 7,5 |
| System kontroli klimatu | Deska rozdzielcza | F39 | 15 |
| Sprężarka klimatyzacji | Akumulator | F1 | 7,5 |
| Cewki przekaźnika zespołu nagrzewnicy | Deska rozdzielcza | F31 | 7,5 |
| Na klucz +30 | Deska rozdzielcza | F32 | 15 |
| Przekładnia Selespeed | Akumulator | F11 | 15 |
| Przekładnia Selespeed | Deska rozdzielcza | F51 | 7,5 |
| Radio | Deska rozdzielcza | F39 | 15 |
| Nawigator | Deska rozdzielcza | F39 | 15 |
| Ogrzewanie tylnej szyby | Deska rozdzielcza | F40 | 30 |
| Szyba przednia – spryskiwacz szyby tylnej (pompa) | Deska rozdzielcza | F43 | 30 |
| Zapalniczka | Deska rozdzielcza | F44 | 20 |
| Fotele ogrzewane elektrycznie | Deska rozdzielcza | F45 | 15 |
| Podgrzewane lusterka boczne – podgrzewane dysze | Deska rozdzielcza | F51 | 7,5 |
| Tempomat | Deska rozdzielcza | F35 | 7,5 |
| Centralny zamek | Deska rozdzielcza | F38 | 20 |
| Spryskiwacz reflektorów | Akumulator | F5 | 20 |
| Usługi + 30 | Deska rozdzielcza | F39 | 15 |
| Usługi podstawowe (wtrysk elektroniczny) | Akumulator | F8 | 7,5 |
| Usługi dodatkowe (wtrysk elektroniczny) | Akumulator | F9 | 15 |
| Usługi dodatkowe | Deska rozdzielcza | F49 | 7,5 |
| Czujniki wolumetryczne | Deska rozdzielcza | F39 | 15 |
| Czujnik układu ESP | Deska rozdzielcza | F42 | 7,5 |
| Czujnik kąta skrętu | Deska rozdzielcza | F42 | 7,5 |
| Gniazdo diagnostyczne systemu EOBD | Deska rozdzielcza | F39 | 15 |
| Zaopatrzenie w telefon komórkowy | Deska rozdzielcza | F39 | 15 |
| Zasilanie sterownika drzwi kierowcy | Deska rozdzielcza | F47 | 20 |
| Zasilanie jednostki sterującej drzwiami pasażera | Deska rozdzielcza | F48 | 20 |
| Steruje oświetleniem | Deska rozdzielcza | F49 | 7,5 |
| System klimatyzacji steruje oświetleniem | Deska rozdzielcza | F35 | 7,5 |
| Zestaw wskaźników | Deska rozdzielcza | F37 | 10 |
| Zestaw wskaźników | Deska rozdzielcza | F53 | 10 |
| Sterownik drzwi kierowcy | Deska rozdzielcza | F39 | 15 |
| Jednostka sterująca ABS | Deska rozdzielcza | F42 | 7,5 |
| Jednostka sterująca ABS | Akumulator (biegun dodatni) | F04 (BEZPIECZNIK MAXI) | 50 |
| Skrzynka kontrolna na desce rozdzielczej | Akumulator (biegun dodatni) | F02 (BEZPIECZNIK MAXI) | 50 |
| Jednostka sterująca poduszką powietrzną | Deska rozdzielcza | F50 | 7,5 |
| Elektroniczna jednostka sterująca wtryskiem +30 | Akumulator | F18 | 7,5 |
| Skrzynka sterownicza komory silnika (wersje benzynowe) | Akumulator (biegun dodatni) | F70 (MEGA-FUSE) | 125 |
| Jednostka sterująca na desce rozdzielczej | Akumulator (biegun dodatni) | F71 (BEZPIECZNIK MAXI | 70 |
| Jednostka sterująca przyczepy | Deska rozdzielcza | F36 | 10 |
| Wentylator klimatyzacji | Akumulator (biegun dodatni) | F05 (BEZPIECZNIK MAXI) | 40 |
| Wentylator chłodnicy (pierwsza prędkość – wersje benzynowe) | Akumulator (biegun dodatni) | F06 (BEZPIECZNIK MAXI) | 40 |
| Wentylator chłodnicy (druga prędkość – wersje benzynowe) | Akumulator (biegun dodatni) | F07 (BEZPIECZNIK MAXI) | 40 |
| Klakson | Akumulator (biegun dodatni) | F10 | 15 |
| Pompa paliwowa | Akumulator | F21 | 15 |
| Wtryskiwacze (wersje benzynowe) | Akumulator | F22 | 15 |
| Cewki zapłonowe | Akumulator | F21 | 15 |
| Elektryczne odblokowanie tylnej klapy | Deska rozdzielcza | F60 (*) | 25 |
| Elektroniczny system wtrysku | Akumulator | F 16 | 7,5 |
| System Bose | Deska rozdzielcza | F61 (*) | 15 |
| System Bose | Deska rozdzielcza | F62 (*) | 15 |
| Dodatkowa grzałka | Akumulator | F08 | 30 |
| Stacyjka | Akumulator (biegun dodatni) | F72 (BEZPIECZNIK MAXI) | 30 |
| Ogrzewanie świec żarowych (wersje JTD) | Akumulator | F01 (BEZPIECZNIK MAXI) | 50 |
| Podgrzewany filtr oleju opałowego (wersje JTD) | Akumulator | F20 | 20 |
| Skrzynka sterownicza komory silnika (wersje JTD) | Akumulator (biegun dodatni) | F70 (MEGA-FUSE) | 150 |
| Wentylator chłodnicy (pierwsza prędkość – wersje JTD) | Akumulator | F06 (BEZPIECZNIK MAXI) | 40 |
| Wentylator chłodnicy (druga prędkość – wersje JTD) | Akumulator | F07 (BEZPIECZNIK MAXI) | 60 |
| Wtryskiwacze (wersje JTD) | Akumulator | F22 | 20 |
(*) Bezpiecznik za skrzynką kontrolną na desce rozdzielczej na dodatkowym wsporniku
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
