Alfa Romeo Giulietta (2010-2013) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Alfy Romeo Giulietta z lat: 2010, 2011, 2012, 2013. Alfa Romeo Giulietta to kompaktowy samochód produkowany przez włoską markę Alfa Romeo. Model ten został wprowadzony na rynek w 2010 roku jako następca modelu Alfa Romeo 147. Giulietta jest dostępna w różnych wersjach nadwoziowych, […]

07/13/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Alfy Romeo Giulietta z lat: 2010, 2011, 2012, 2013.

Alfa Romeo Giulietta to kompaktowy samochód produkowany przez włoską markę Alfa Romeo. Model ten został wprowadzony na rynek w 2010 roku jako następca modelu Alfa Romeo 147. Giulietta jest dostępna w różnych wersjach nadwoziowych, w tym 5-drzwiowym hatchbacku.

Pod względem stylistyki, Alfa Romeo Giulietta charakteryzuje się sportowym i eleganckim wyglądem, który jest charakterystyczny dla samochodów marki Alfa Romeo. Z przodu wyróżniają się charakterystyczne trójkątne reflektory oraz charakterystyczna atrapa chłodnicy w kształcie tarczy.

Pod względem osiągów, Giulietta oferuje różne silniki benzynowe i wysokoprężne, o różnych pojemnościach i mocach, co pozwala dostosować samochód do indywidualnych preferencji. Istnieją również wersje sportowe, takie jak Giulietta Quadrifoglio Verde, które oferują jeszcze większą moc i wydajność.

Giulietta oferuje również wiele zaawansowanych technologii, takich jak systemy bezpieczeństwa i asysty kierowcy, system multimedialny i nawigacyjny oraz wiele innych funkcji, które podnoszą komfort jazdy i wygodę pasażerów.

Zobacz także:  Alfa Romeo 145 (1994-2000) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

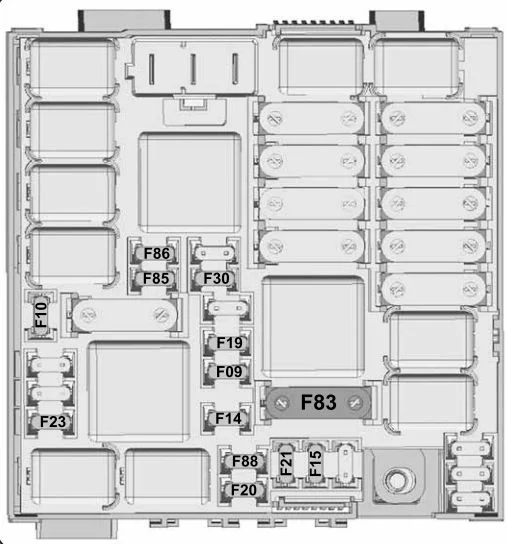

Skrzynka bezpieczników w komorze silnika

Alfa Romeo Giulietta (2010-2013) - schematy bezpieczników i przekaźników

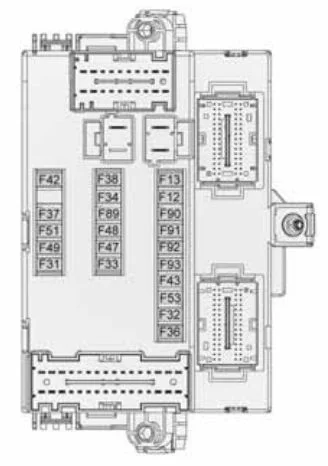

Skrzynka bezpieczników w desce rozdzielczej

Alfa Romeo Giulietta (2010-2013) - schematy bezpieczników i przekaźników

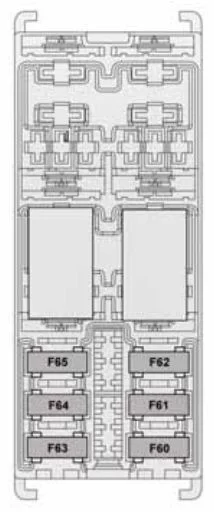

Skrzynka bezpieczników w bagażniku

Alfa Romeo Giulietta (2010-2013) - schematy bezpieczników i przekaźników



Tabela bezpieczników

Światło Bezpiecznik Ampery [A] Lokalizacja
Prawe światło drogowe F91 7,5 Panel
Lewe światło drogowe F90 7,5 Panel
Prawe światło mijania (wersje z reflektorami halogenowymi) F12 7,5 Panel
Lewe światło mijania (wersje z reflektorami halogenowymi) F13 7,5 Panel
Prawe światło mijania (wersje z reflektorami Bi-Xenon) F12 15 Panel
Lewe światło mijania (wersje z reflektorami Bi-Xenon) F13 15 Panel
Prawe światło przeciwmgłowe F93 7,5 Panel
Lewe światło przeciwmgłowe F92 7,5 Panel
Oświetlenie bagażnika/Oświetlenie osłony przeciwsłonecznej/Oświetlenie kałuży w drzwiach/Oświetlenie schowka na rękawiczki/Oświetlenie sufitowe przednie/tylne Wyświetlacz Radionavigator F32 10 Panel
Zobacz także:  Alfa Romeo 155 (1992-1998) - schematy bezpieczników i przekaźników
Opis Bezpiecznik Ampery [A] Lokalizacja
Zasilanie pompy spryskiwaczy reflektorów F09 30 Komora silnika
Klakson F10 15 Komora silnika
sprężarka klimatyzacji F19 7,5 Komora silnika
Ogrzewana tylna szyba F20 30 Komora silnika
Pompa paliwowa f21 15 Komora silnika
Pompa paliwowa F21 20 Komora silnika
Różne urządzenia F31 5 Panel
Elektryczna szyba tylna (lewa strona) F33 20 Panel
Elektrycznie sterowana tylna szyba (prawa strona) F34 20 Panel
+30 F36 10 Panel
Różne urządzenia f37 7,5 Panel
Centralny zamek F38 20 Panel
Zasilacz Body Computer F42 5 Panel
Dwukierunkowa pompka spryskiwacza szyby przedniej F43 20 Panel
Elektrycznie sterowana przednia szyba (po stronie kierowcy) F47 20 Panel
Elektrycznie sterowana przednia szyba (po stronie pasażera) F48 20 Panel
Różne urządzenia F49 5 Panel
Różne urządzenia F51 5 Panel
+30 F53 7,5 Panel
Regulacja odcinka lędźwiowego F60 15 Rozruch
Podgrzewacz przedniego siedzenia F61 15 Rozruch
Wzmacniacz BOSE + Subwoofer F62 20 Rozruch
Ruch lewego przedniego siedzenia F63 15 Rozruch
Ruch prawego przedniego siedzenia F64 15 Rozruch
Elektryczny szyberdach F65 15 Rozruch
Zapalniczka/gniazdko elektryczne F85 15 Rozruch
Gniazdo zasilania 12V w bagażniku F86 15 Rozruch
IBS Czujnik stanu naładowania akumulatora do systemu Start&Stop F87 5 Rozruch
Odszraniacze lusterek zewnętrznych F88 7,5 Rozruch
