Saab 900 (1994-1998) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Saaba 900 z lat: 1994, 1995, 1996, 1997, 1998. Sprawdzanie oraz wymiana bezpieczników Saab 900 (1994-1998) Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed […]

01/30/2025
Czas czytania: 4 minut
Saab 900 (1994-1998) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Saaba 900 z lat: 1994, 1995, 1996, 1997, 1998.

Sprawdzanie oraz wymiana bezpieczników Saab 900 (1994-1998)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Saab 900 (1994-1998)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

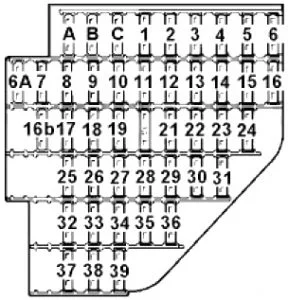

Skrzynka bezpieczników w przedziale pasażerskim Saab 900 (1994-1998)

Saab 900 (1994-1998) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
A — —
b — —
C — —
1 30 Podgrzewane tylne okno i lusterko w drzwiach
Reklama
2 15 Kierunkowskaz
3 30 Wentylator
4 7,5 Oświetlenie wewnętrzne;

Antena mocy.
5 30 Fotel elektryczny (prawy)
6 30 Zapalniczka
6B — —
7 30 5-drzwiowy hatchback:

Tylne szyby elektryczne.
7,5 Cabrio:

Silniki do okien drzwi
8 15 Wycieraczka tylnej szyby
9 15 ’94-’96:

Radio
15 ’97-’98:

Blokada zmiany biegów
10 30 Sensonic
11 7,5 ’97-’98:

Radio
12 15 Światła stopu
13 15 Radio: złącze łącza danych
14 30 Przednie okna elektryczne
15 20 Światła do jazdy dziennej (DRL)
16 30 Elektrycznie regulowane siedzenie przednie (lewe)
16B 30 Przekaźnik wtrysku paliwa
17 15 Przyrządy;

Tronic SFI;

Moduł sterowania skrzynią biegów (TCM);

Alarm przeciwkradzieżowy;

Sensonic.
Reklama
18 15 ’94-’96:

Instrumenty;

Poduszka powietrzna.
10 97-98:

Poduszki powietrzne
19 15 ABS;

Przekaźnik klimatyzacji;

Przekaźnik pompy powietrza (’97-’98).
20 20 Podgrzewane przednie fotele;

Centralny zamek.
21 10 Klimatyzacja;

Automatyczna klimatyzacja (ACC);

ICE (zintegrowana centralna elektronika).
22 15 System tempomatu
23 20 Alarm antykradzieżowy;

Telefon.
24 10 ’94-’94:

APC
25 30 ’94-’96:

Centralny zamek;

Wzmacniacz.
15 ’97-’98:

Centralny zamek (pokrywa bagażnika/tylna klapa);

Wzmacniacz.
26 7,5 ’97-’98:

Podgrzewane tylne siedzenia.
27 15 Światła drogowe i mijania;

Automatyczna klimatyzacja (ACC).
28 30 System kontroli trakcji (TCS);

Tronic SFI;

Motronic SFI;

Wtrysk paliwa.
29 7,5 ’94-’96:

Prawe światła postojowe
10 ’97-’98:

Prawe światła postojowe;

Tablica rejestracyjna;

Ściemniacz.
Reklama
30 10 Lewe światła postojowe
31 15 ’94-’96:

Światła cofania;

Wycieraczki przedniej szyby.
20 ’97-’98:

Wycieraczki przedniej szyby;

Światła cofania.
32 15 ’94-’96:

Pompa paliwa
20 ’97-’98:

Pompa paliwa
33 30 ’94-’96:

Kierunkowskaz
15 ’97-’98:

Podgrzewane tylne siedzenia
34 10 Przyrządy;

Wyświetlacz informacyjny Saaba (SID);

Moduł sterowania skrzynią biegów (TCM).
35 10 ICE (zintegrowana centralna elektronika)
36 10 Rozrusznik
37 10 Tylne światła przeciwmgielne
38 7,5 ’94-’96:

Podgrzewany czujnik tlenu
25 ’97=’98:

Podgrzewany czujnik tlenu (Lambda)
39 — —



Skrzynka przekaźników przedziału pasażerskiego Saab 900 (1994-1998)

Saab 900 (1994-1998) - schematy bezpieczników i przekaźników



Saab 900 (1994-1998) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
A — Tylne światło przeciwmgielne
b — Światła zapasowe
C — Blokada zmiany biegów
D — Wycieraczka tylnej szyby
E — Stacyjka
F — Przegrzany 3-drożny konwerter karalityczny EXH
G — Wycieraczki
Reklama
H — Odmgławiacz tylnej szyby i lusterko
I — Pompa paliwowa
J — Pompa płynu do spryskiwaczy
K — Rozrusznik
L — Układ wtrysku paliwa
Uchwyt pomocniczy
N — Podgrzewane tylne siedzenia

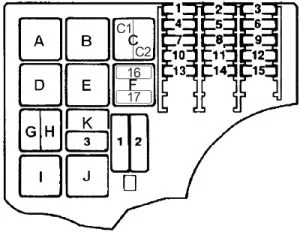

Skrzynka bezpieczników w komorze silnika Saab 900 (1994-1998)

Saab 900 (1994-1998) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 10 Klakson
2 15 Światła przeciwmgielne
3 40 Wentylator chłodnicy (niska prędkość)
4 10 Pompa próżniowa
5 15 Przekaźnik sprężarki klimatyzacji
6 15 ’94-’96: Lewe światła mijania
10 ’97-’98: Lewe światła mijania
7 15 ’94-’96: Prawe światła mijania
10 ’97-’98: Prawe światła mijania
8 15 ’94-’96: Lewe światła drogowe
10 ’97-’98: Lewe światła drogowe
9 15 ’94-’96: Prawe światło drogowe
10 ’97-’98: Prawe światło drogowe
10 7,5 Wycieraczki reflektorów
11 10 ’94-’96: Regulacja wiązki reflektorów
12 10 Zawór powietrza wtórnego
13 7,5 ’97-’98: transporter opancerzony
14 7,5 ’97-’98: Reflektory
15 — —
16 60 ’97-’98: Płyty grzewcze
17 30 ’97-’98: Pompa powietrza, wtórny wtrysk powietrza
1M 30 Wentylator chłodnicy (duża prędkość)
Reklama
2M 60 ’94-’96: ABS
50 ’97-’98: ABS
3M 30 ’94-’96: Pompa wtrysku wtórnego powietrza
Przekaźnik
A — Oświetlenie
— Światła mijania
B — Światła drogowe i mijania
— Światła drogowe
C — ’94-’96: Pompa wtrysku wtórnego powietrza
C1 — ’97-’98: Zawór sterujący wtryskiem wtórnego powietrza
C2 — ’97-’98: Pompa próżniowa
D — Wentylator chłodnicy (niska prędkość)
E — Kontrola kompilacji
F — Światła przeciwmgielne
G — klakson
H — ’94-’96: Zawór sterujący wtryskiem wtórnego powietrza
— ’97-’98: Światła przeciwmgielne
I — Wentylator chłodnicy (duża prędkość)
J — Klimatyzacja i automatyczna klimatyzacja (ACC)
K — ’97-’98 (Motronic): pompa wtrysku powietrza wtórnego
— ’97-’98 (Trionic): Płyty grzewcze



Topliwy blok łącza Saab 900 (1994-1998)

Saab 900 (1994-1998) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 60 Zasilanie bezpieczników: 1, 4, 11, 13, 17, 23, 24, 25, 26 i 34
2 60 Zasilanie bezpieczników: 2, 5, 10, 12, 16, 27, 28, 33 i 35
3 60 Zasilanie dla bezpiecznika zapłonu 20
4 60 Zasilanie dla bezpiecznika zapłonu 21
5 60 Zasilacz do systemu sterowania okapem kabrioletu



’94 –>

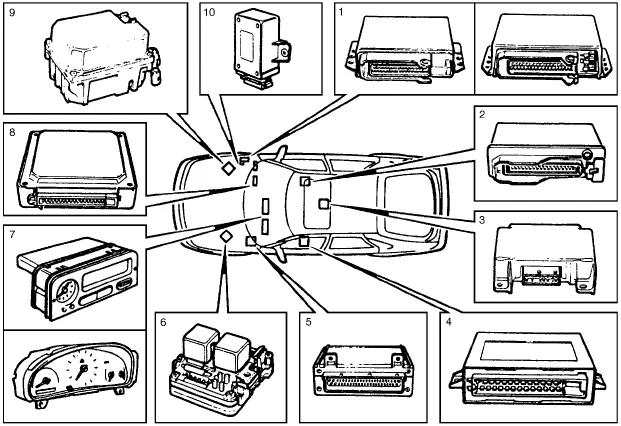

Saab 900 (1994-1998) - schematy bezpieczników i przekaźników
  1. Moduł sterujący silnika (ECM)
  2. Moduł sterujący systemu kontroli trakcji (TCS)
  3. Moduł sterowania poduszką powietrzną
  4. Moduł kontroli antykradzieżowej
  5. Zintegrowany centralny moduł sterujący elektroniki (ICE)
  6. Moduł sterowania ABS
  7. Główny wyświetlacz przyrządów i wyświetlacz informacyjny Saaba (SID)
  8. Moduł sterowania skrzynią biegów (TCM)
  9. Moduł tempomatu
  10. Centralny moduł sterowania zamkiem

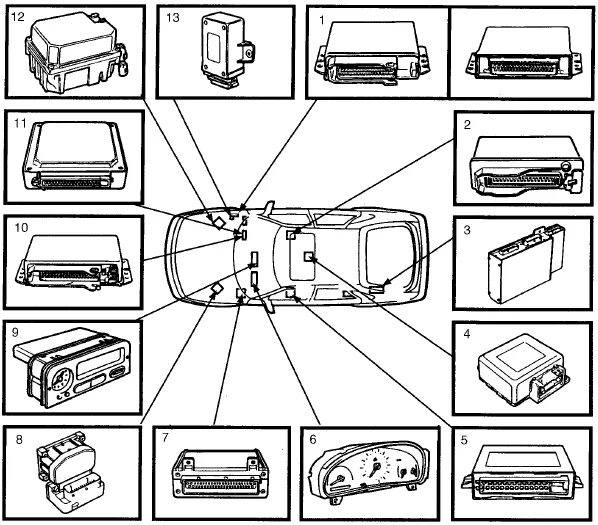

–> ’98

Saab 900 (1994-1998) - schematy bezpieczników i przekaźników
  1. Moduł sterujący silnika (ECM)
  2. Moduł sterujący systemu kontroli trakcji (TCS)
  3. Moduł sterowania TSAS
  4. Moduł sterowania poduszką powietrzną
  5. Moduł kontroli antykradzieżowej
  6. Główny wyświetlacz przyrządu
  7. Zintegrowany centralny moduł sterujący elektroniki (ICE)
  8. Moduł sterowania ABS
  9. Wyświetlacz informacyjny Saaba (SID)
  10. Moduł sterowania Sensonic
  11. Moduł sterowania skrzynią biegów (TCM)
  12. Moduł tempomatu
  13. Centralny moduł sterowania zamkiem
