W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Saaba 9-5 z lat: 1997, 1998, 1999, 2000.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Panel przyrządów

Skrzynka bezpieczników znajduje się za pokrywą po stronie kierowcy na tablicy rozdzielczej.
Panel przekaźników znajduje się pod deską rozdzielczą.

Saab 9-5 (1997-2000) - schematy bezpieczników i przekaźników

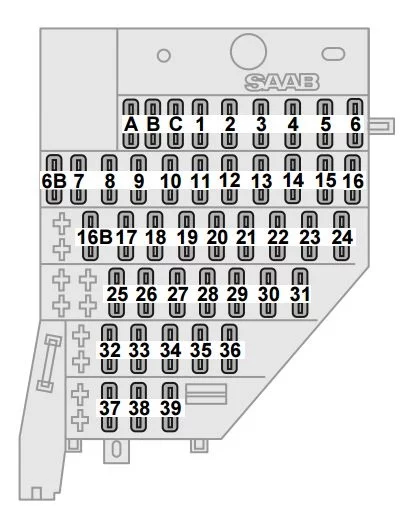

Numer Ampery [A] Opis
A 25 Światła przyczepy
b 10 Automatyczna skrzynia
C 7,5 Elektryczne lusterka boczne;

DICE / TWICE.

1 15 Światła stopu;

Omijanie blokady Shift

2 15 Światła cofania
3 10 Światła postojowe, lewe
4 30 Światła postojowe, prawe
5 7,5 DICE / TWICE
6 30 Elektryczne szyby, prawe
6B 5 Światła stopu, przyczepa
7 10 Wtrysk paliwa
8 15 Oświetlenie bagażnika;

Oświetlenie drzwi;

Identyfikator SID;

Telefon samochodowy.

9 15 System nagłośnieniowy;

Przyrząd diagnostyczny.

10 15 Funkcja pamięci, lusterka boczne;

Ogrzewanie, tylne siedzenie

11 30 Centralny zamek;

Fotel pasażera regulowany elektrycznie

12 7,5 Automatyczna skrzynia
13 20 System audio,

Wzmacniacz.

14 30 Układ zapłonowy, silnik
15 15 Podgrzany czujnik tlenu (katalizator)
16 20 DICE (kierunkowskazy)
16B
17 20 System zarządzania silnikiem
18 7,5 Ogrzewanie lusterek drzwiowych
19 20 Pompa paliwowa
20 15 ACC;

Oświetlenie wewnętrzne;

Tylne światło przeciwmgielne.

21 10 System nagłośnieniowy;

Lusterko wsteczne z funkcją automatycznego przyciemniania.

22 40 Wentylator wewnętrzny;

Pompa powietrza (tylko V6).

23 15 Szyberdach
24 40 Ogrzewanie tylnej szyby
25 30 Fotel kierowcy regulowany elektrycznie;

Klapka wlewu paliwa.

26 7,5 hamulce ABS;

ACC.

27 10 System zarządzania silnikiem
28 7,5 Poduszka powietrzna (SRS)
29 7,5 Automatyczna skrzynia
30 7,5 Rozrusznik
31 7,5 Tempomat;

Zawór wody.

32 15 Wentylowane przednie fotele
33 7,5 Przełącznik kierunkowskazów
34 30 Zapalniczka
35 15 Światła do jazdy dziennej
36 30 Elektryczne szyby, lewe
37 30 Wycieraczki;

Światła przeciwmgielne przednie.

38 30 Ogrzewanie elektryczne, przednie fotele
39 20 Elektrozawór Limp-home (automatyczna skrzynia biegów)
52-56 Zapasowe bezpieczniki

Panel przekaźników

Saab 9-5 (1997-2000) - schematy bezpieczników i przekaźników

Numer Opis
A
b Elektryczne ogrzewanie tylnej kanapy
C
D
E Przekaźnik główny (system zarządzania silnikiem)
F Klapka wlewu paliwa
g Pompa paliwowa
h Stacyjka
i Ogrzewanie tylnej szyby i lusterek bocznych
J Światła cofania
K Przekaźnik rozrusznika
L Funkcja limp-home



Skrzynka bezpieczników w komorze silnika

Saab 9-5 (1997-2000) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 60 ABS (Bezpiecznik Maxi)
2
3 15 Klakson
4 10 Wycieraczka tylnej szyby (9-5 Wagon)
5 15 Światła przeciwmgielne (przedni spoiler)
6 30 Wentylator chłodnicy, wysoka prędkość
7 15 Reflektor świateł mijania, prawy
8 15 Reflektor świateł drogowych, prawy
9 15 Reflektor świateł mijania, lewy
10 15 Reflektor świateł drogowych, lewy
11 10 Regulacja długości wiązki reflektorów (tylko na niektórych rynkach);

Spryskiwacze i wycieraczki reflektorów.

12 Reflektory (akcesoria)
13 15 Automatyczne sprawdzanie świateł
14 10 Klimatyzacja;

Syrena alarmu samochodowego.

15 30 Wentylator chłodnicy
16
17
18
Przekaźniki:
1 Podkładka, przód/tył
2 Reflektor świateł mijania
3 Reflektor świateł drogowych
4 Dodatkowe światła (akcesoria)
5.1 klakson
5.2 — —
6 Wycieraczka tylna (9-5 Wagon)
7 Wentylator chłodnicy, niska prędkość
8 Wentylator chłodnicy, wysoka prędkość, lewy wentylator
9 Sprężarka klimatyzacji
10.1 Przednie światła przeciwmgielne
10.2 Wycieraczki reflektorów
11 Wycieraczki
12 Wentylator chłodnicy, wysoka prędkość, prawy wentylator
13 Automatyczne sprawdzanie reflektorów
