Lancia Musa (2007-2012) – schematy bezpieczników i przekaźników
Rocznik 2007-2012
Zaktualizowano 23.09.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Lanci Musa z lat: 2007, 2008, 2009, 2010, 2011, 2012.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

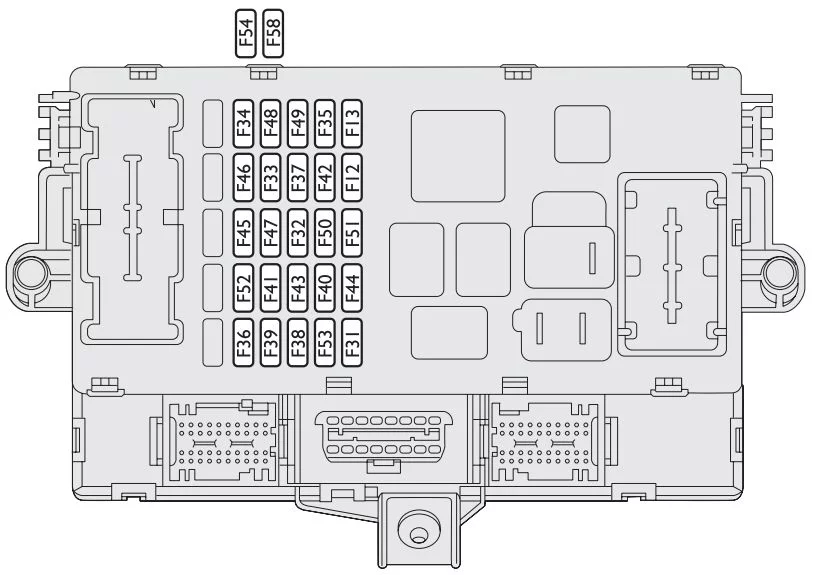

Skrzynka bezpieczników na desce rozdzielczej
| Opis | Bezpiecznik | Ampery [A] |
| Reflektor świateł mijania z prawej strony | F12 | 15 |
| Reflektor świateł mijania z lewej strony / urządzenie do ustawiania reflektorów | F13 | 15 |
| Światła cofania/cewki przekaźników skrzynki sterowniczej komory silnika/komputer nadwozia | F31 | 7,5 |
| +30 Centrale sterujące drzwi kierowcy / pasażera (*) | F32 | 15 |
| Lewe tylne okno elektryczne | F33 | 20 |
| Prawe tylne okno elektryczne | F34 | 20 |
| +15 Tempomat, sygnał z włącznika na pedale hamulca dla jednostek sterujących (*) | F35 | 7,5 |
| +30 Ustawienie dla sterownika przyczepy, zamki tylne zamki przednie ze sterownikiem drzwi jednoskrzydłowych (*) | F36 | 20 |
| +15 Trzecie światło hamowania, tablica przyrządów, światła hamowania (*) | F37 | 10 |
| Odblokowanie rozruchu | F38 | 15 |
| +30 gniazdo diagnostyczne EOBD, nagłośnienie, nawigator, jednostka kontroli ciśnienia w oponach (*) | F39 | 10 |
| Tylna podgrzewana szyba | F40 | 30 |
| Podgrzewane lusterka elektryczne w drzwiach | F41 | 7,5 |
| +15 Jednostka sterująca ABS / ESP (*) | F42 | 7,5 |
| Wycieraczka/spryskiwacz szyby przedniej | F43 | 30 |
| Zapalniczka / gniazdo prądowe na tunelu | F44 | 20 |
| Podgrzewane siedzenia | F45 | 15 |
| Gniazdo prądu rozruchowego | F46 | 20 |
| Zasilanie centralki drzwi kierowcy (podnośnik szyby, zamek) | F47 | 20 |
| Zasilanie centralki drzwi pasażera (podnośnik szyby, zamek) | F48 | 20 |
| +15 mediów (kontrolki lewego i centralnego panelu deski rozdzielczej, elektryczne lusterka, oświetlenie sterowania podgrzewanymi fotelami, ustawienie dla radiotelefonu, nawigatora, czujniki deszczu / światła dziennego, centralka czujnika parkowania, oświetlenie sterowania szyberdachu) (*) | F49 | 7,5 |
| Jednostka sterująca poduszki powietrznej | F50 | 7,5 |
| +15 Sterownik ciśnienia w oponach, sterowanie ECO / Sport (*) | F51 | 7,5 |
| Wycieraczka/spryskiwacz tylnej szyby | F52 | 15 |
| +30 Kierunkowskazy, światła awaryjne, tablica przyrządów (*) | F5 | 10 |
(*) +30 = biegun dodatni dyrektywy akumulatora (nie pod kluczem)
(*) +15 = zacisk dodatni pod klawiszem

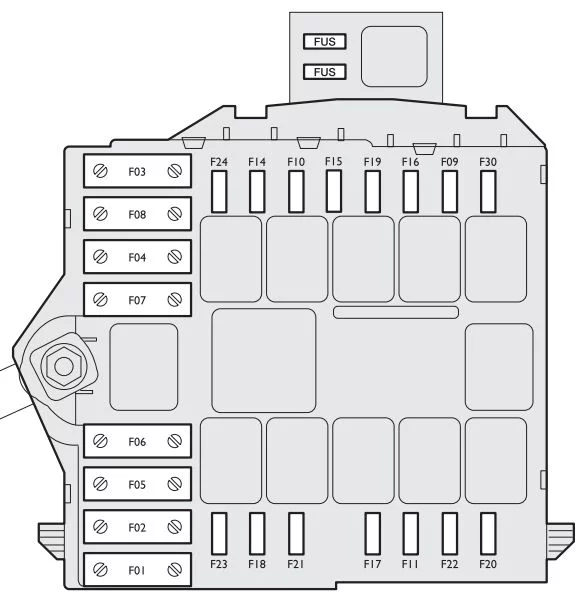

Skrzynka bezpieczników w pobliżu akumulatora
| Opis | Bezpiecznik | Ampery [A] |
| Jednostka sterująca deski rozdzielczej 1 | F1 | 70 |
| Jednostka sterująca wspomagania kierownicy | F2 | 70 |
| Stacyjka | F3 | 20 |
| Jednostka sterująca deski rozdzielczej 2 | F4 | 50 |
| Jednostka sterująca ABS/ESP | F5 | 50 |
| Elektryczny wentylator chłodnicy (niska prędkość) (wszystkie wersje) | F6 | 30 |
| Elektryczny wentylator chłodnicy (wysoka prędkość) (z wyjątkiem wszystkich wersji 1.4 16V podgrzewany) | F7 | 40 |
| Wentylator elektryczny do klimatyzacji | F8 | 30 |
| Spryskiwacz reflektorów | F9 | 20 |
| Klakson | F10 | 15 |
| Usługi wtórne wtrysku elektronicznego | F11 | 15 |
| Prawy reflektor świateł drogowych | F14 | 10 |
| Lewy reflektor świateł drogowych | F15 | 10 |
| Usługi podstawowe wtrysku elektronicznego | F17 | 10 |
| +30 Sterownik silnika / Przełącznik zdalnego sterowania wentylatora elektrycznego chłodnicy (1.9 Multijet) (*) | F18 | 7,5 |
| Kompresor | F19 | 7,5 |
| Podgrzewany filtr oleju napędowego (Multijet) | F20 | 30 |
| Pompa paliwowa | F21 | 15 |
| Podstawowe usługi wtrysku elektronicznego (1,4 16V) | F22 | 15 |
| Usługi podstawowe wtrysku elektronicznego (Multijet) | F22 | 20 |
| Dwufunkcyjna pompa olejowa do skrzyni biegów | F23 | 15 |
| Dwufunkcyjny system zasilania skrzynki bezpieczników skrzyni biegów (+ klucz) | F 16 | 7,5 |
| +15 Elektryczne wspomaganie kierownicy (*) | F24 | 7,5 |
| Przednie światła przeciwmgielne | F30 | 15 |
(*) +30 = biegun dodatni dyrektywy akumulatora (nie pod kluczem)
(*) +15 = zacisk dodatni pod klawiszem
Opcjonalna skrzynka bezpieczników (na dodatkowym wsporniku)
| Opis | Bezpiecznik | Ampery [A] |
| +30 Zewnętrzny wzmacniacz radiowy (*) | F34 | 15 |
| +30 Szyberdach (*) | F58 | 20 |
(*) +30 = biegun dodatni dyrektywy akumulatora (nie pod kluczem)
(*) +15 = zacisk dodatni pod klawiszem
Bezpieczniki na zewnątrz skrzynki bezpieczników w komorze silnika
| Opis | Bezpiecznik | Ampery [A] |
| Dwufunkcyjna pompa skrzyni biegów | F01 | 30 |
| Podgrzewanie świec żarowych (Multijet) | F04 | 50 |
(*) +30 = biegun dodatni dyrektywy akumulatora (nie pod kluczem)
(*) +15 = zacisk dodatni pod klawiszem
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
