Lancia Delta (2008-2014) – schematy bezpieczników i przekaźników

Rocznik 2008-2014
Zaktualizowano 23.09.2023
Lancia Delta (2008-2014) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Lanci Delta z lat: 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

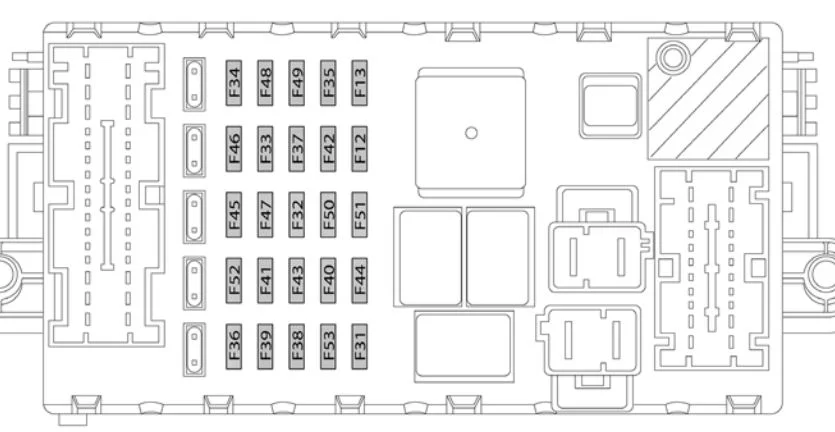

Skrzynka bezpieczników deski rozdzielczej

Lancia Delta (2008-2014) - schematy bezpieczników i przekaźników
Opis Bezpiecznik Ampery [A]
Prawy reflektor świateł mijania F12 7,5
Prawe światła mijania (żarówka ksenonowa) F12 15
Lewy reflektor świateł mijania;

Korektor ustawienia reflektorów.

 F13 7,5
Reflektor świateł mijania z lewej strony (żarówka ksenonowa) F13 15
Cewka przekaźnika wentylatora układu klimatyzacji;

Komputer nadwozia.

 F31 5
Zapasowy F32 —
Lewa tylna szyba elektryczna F33 20
Prawe tylne szyby elektryczne F34 20
Światła cofania;

Cewki przekaźników jednostki sterującej komory silnika;

Sterowanie pedałem świateł hamowania (styk normalnie zamknięty);

Czujnik ody w oleju napędowego;

Przepływomierz powietrza.

 F35 5
Centralka centralnego zamka;

Klapa paliwowa;

Zamki;

Odblokowanie tylnej klapy

 F36 20
Trzecie światło hamowania;

Tablica przyrządów;

Węzeł reflektorów adaptacyjnych;

Jednostka sterująca w lewym reflektorze wyładowczym.

 F37 7,5
Tylne i przednie oświetlenie sufitowe (jeśli na wyposażeniu);

Oświetlenie osłony przeciwsłonecznej;

Oświetlenie schowka;

Oświetlenie bagażnika.

 F38 10
Radio;

Radionawigacja;

Blue&Me Node;

Syrena alarmowa;

System alarmowy na lampce sufitowej;

Centralka klimatyzacyjna;

Centralka wykrywania ciśnienia w oponach;

Złącze diagnostyczne;

Lampka sufitowa tylna.

 F39 10
Podgrzewana tylna szyba F40 30
Elektryczne odmgławiacze lusterek bocznych;

Odmgławiacze na dyszach przedniej szyby.

 F41 7,5
Węzeł hamulcowy;

Czujnik odchylenia.

 F42 5
Układ wycieraczek szyby przedniej na interfejsie kierownicy;

Dwukierunkowy układ pompy spryskiwacza szyby przedniej/tylnej na interfejsie kierownicy.

 F43 30
Gniazdo zapalniczki/zasilania na tunelu;

Gniazdo zasilania w bagażniku.

 F44 15
Zapasowy F45 —
Silnik szyberdachu F46 20
Elektrycznie sterowana szyba przednia po stronie kierowcy F47 20
Elektrycznie sterowana szyba przednia po stronie pasażera F48 20
Panele sterowania awaryjnego, prawego, lewego i centralnego w radiu/radio-nawigatorze (oświetlenie);

Elementy sterujące na kierownicy (oświetlenie);

Elementy sterujące na przedniej lampce sufitowej (oświetlenie);

Centralka alarmowa z funkcją wykrywania głośności;

Elektryczny szyberdach (sterowanie centralką podświetlenia);

Czujnik deszczu/zmierzchu;

Elektrochromowane lusterko;

Podgrzewane fotele przednie.

 F49 5
Węzeł poduszki powietrznej F50 7,5
Zapalniczka (oświetlenie);

Tempomat;

Węzeł konwergencji;

Węzeł czujnika parkowania;

Czujnik AQS;

Jednostka sterująca klimatyzacją;

Regulacja lusterek zewnętrznych;

Jednostka sterująca wykrywania ciśnienia w oponach;

Węzeł asystenta pasa ruchu;

Jednostka sterująca prawego reflektora wyładowczego (*).

 F51 5/7,5(*)
Tylna wycieraczka na interfejsie kierownicy F52 15
Tablica przyrządów, kierunkowskazy F53 7,5

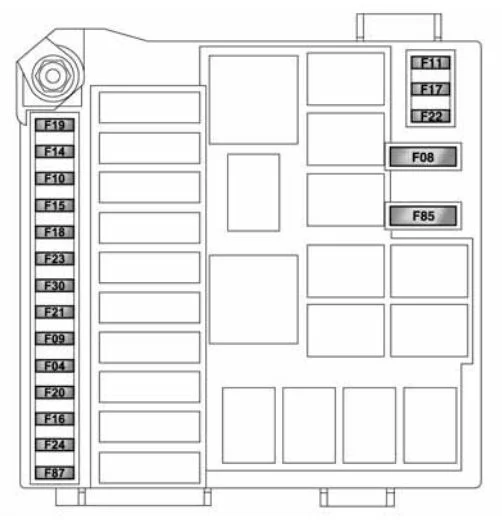

Skrzynka bezpieczników w komorze silnika

Lancia Delta (2008-2014) - schematy bezpieczników i przekaźników
Opis Bezpiecznik Ampery [A]
Zapasowy F08 —
Pompa spryskiwacza reflektorów F09 20
Klakson F10 10
Elektroniczne obciążenia wtórne wtrysku F11 10
Światła drogowe F14 15
Dodatkowa grzałka PTC1 F15 30
Węzeł zarządzania silnikiem F 16 7,5
Obciążenia pierwotne z wtryskiem elektronicznym F17 10
Węzeł zarządzania silnikiem F18 7,5
Sprężarka klimatyzacji F19 7,5
Obciążenia pierwotne wtrysku elektronicznego (silnik 1.4) F22 15
Obciążenia pierwotne wtrysku elektronicznego (silnik 1.8 i diesel) F22 20
Węzeł hamulcowy (zawory) F23 5
Elektryczny węzeł sterujący F24 5
Światła przeciwmgielne/doświetlanie zakrętów F30 15
Pompa paliwowa F85 15

Skrzynka bezpieczników w bagażniku

Lancia Delta (2008-2014) - schematy bezpieczników i przekaźników
Opis Bezpiecznik Ampery [A]
Węzeł regulacji prawego przedniego siedzenia F1 30
Węzeł regulacji lewego przedniego siedzenia F2 30
Ogrzewanie lewego przedniego siedzenia F3 10
Ogrzewanie prawego przedniego siedzenia F6 10
Jednostka sterująca audio Hi-Fi F4 15
Głośnik BASSBOX (system Hi-Fi) F5 10

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
