Jaguar XF (X250) (2008-2015) – schematy bezpieczników i przekaźników

Rocznik 2008-2015 Generacja X250

Zaktualizowano 6.09.2023

Jaguar XF (X250) (2008-2015) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jaguara XF (X250) z lat: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

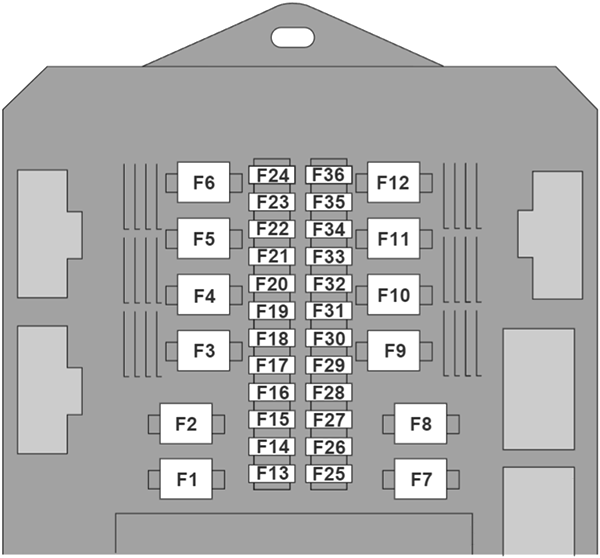

Skrzynka bezpieczników przedziału pasażerskiego

Skrzynka bezpieczników w kabinie pasażerskiej znajduje się za klapą dostępową w prawej przestrzeni na nogi. Naciśnij zatrzask zwalniający, aby uzyskać dostęp do skrzynki bezpieczników.

Numer	Ampery [A]	Opis
F1	–	Nieużywany.
F2	–	Nieużywany.
F3	20A	Regulacja fotela kierowcy.
F4	20A	Regulacja fotela kierowcy.
F5	–	Nieużywany.
F6	–	Nieużywany.
F7	–	Nieużywany.
F8	20A	Regulacja przedniego fotela pasażera.
F9	20A	Regulacja przedniego fotela pasażera.
F10	20A	Elementy sterujące lewymi drzwiami tylnymi.
F11	20A	Sterowanie prawymi tylnymi drzwiami.
F12	–	Nieużywany.
F13	10 A	Regulacja kolumny kierownicy.
F14	–	Nieużywany.
F15	–	Nieużywany.
F 16	5A	Markiza.
F17	–	Nieużywany.
F18	–	Nieużywany.
F19	–	Nieużywany.
F20	5A	Odbiornik zdalnego sterowania.
F21	5A	Hamulec nożny.
F22	5A	Elektryczny hamulec postojowy.
F23	5A	Siedzenie kierowcy. System nagłośnienia. Reflektory samochodowe. Przełączniki w górnej konsoli środkowej.
F24	10 A	Przednie siedzenie pasażera. Elektryczne szyby. Regulacja lusterka.
F25	20A	Podgrzewany/klimatyzowany fotel kierowcy
F26	15A	Złącze zasilania przyczepy. System opłat drogowych.
F27	20A	Podgrzewany/klimatyzowany fotel pasażera z przodu.
F28	15A	Dodatkowe gniazdo zasilania.
F29	20A	System otwierania bezkluczykowy.
F30	10 A	Klimatyzacja.
F31	15A	Szyberdach.
F32	5A	2008-2011: Stacja dokująca Jaguar Smart Key. 2011-2015: Jednostka sterująca rozrusznikiem.
F33	5A	Złącze diagnostyczne.
F34	5A	Pakiet instrumentów.
F35	15A	Lampy wewnętrzne.
F36	10 A	Zawieszenie.

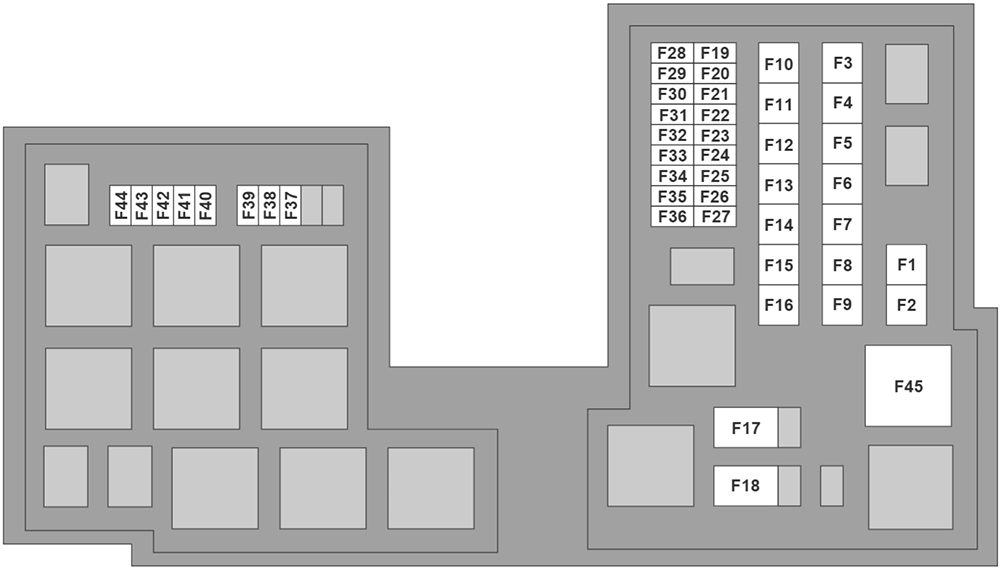

Skrzynka bezpieczników komory silnika

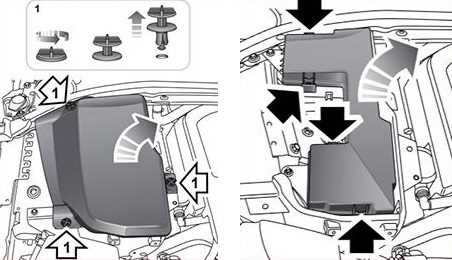

Skrzynka bezpieczników znajduje się pod pokrywą po prawej stronie komory silnika. Aby uzyskać dostęp do bezpieczników, zdejmij prawą pokrywę komory silnika, zwalniając śruby rzymskie (1). Zdejmij pokrywę skrzynki bezpieczników, naciskając występy mocujące (ciągłe strzałki) i podnosząc.

Numer	Ampery [A]	Opis
F1	–	Nieużywany.
F2	–	Nieużywany.
F3	20A	Benzyna: Układ emisji.
F4	20A	Benzyna: Układ emisji.
F5	40A	Pompa przeciwblokująca (ABS).
F6	30A	Pompa myjąca zasilana.
F7	50A	2011-2015: Zapalniczka do cygar.
F8	–	Nieużywany.
F9	50A	Zarządzanie silnikiem.
F10	–	Nieużywany.
F11	–	Nieużywany.
F12	50A	Benzyna: wtrysk powietrza wtórnego.
F13	30A	Wycieraczki.
F14	30A	Elektromagnes rozrusznika.
F15	40A	Ogrzewanie przedniej szyby – lewa.
F 16	40A	Ogrzewanie szyby przedniej – lewa.
F17	80A	Benzyna V6: Wentylator chłodnicy.
F18	60A	Diesel: Świece żarowe.
F19	5A	2011-2015: Tempomat adaptacyjny. FLS.
F20	15A	Klakson.
F21	25A	Zawory przeciwblokujące (ABS).
F22	15A	2008-2011: Zapalniczka do cygar.
F23	–	Nieużywany.
F24	5A	2008-2011: Tempomat adaptacyjny.
F25	10 A	Układ przeciwblokujący ECM (ABS).
F26	10 A	Zarządzanie silnikiem. Selektor Jaguara Drive. Moduł sterujący skrzynią biegów.
F27	5A	Diesel (2008-2011): Zarządzanie silnikiem. Benzyna: wtrysk powietrza wtórnego.
F28	5A	2011-2015: Oświetlenie adaptacyjne przednie – LH.
F29	5A	2011-2015: Oświetlenie adaptacyjne przednie – prawe.
F30	–	Nieużywany.
F31	20A	2011-2015: Dodatkowe gniazdo zasilania – tył.
F32	20A	2011-2015: Zapalniczka do cygar.
F33	–	Nieużywany.
F34	–	Nieużywany.
F35	5A	Sprzęgło sprężarki klimatyzacji.
F36	15A/20A	Diesel: System zarządzania silnikiem (15A). Benzyna V8: System zarządzania silnikiem (20A).
F37	15A	Benzyna: Układ zapłonowy.
F38	5A	Wspomaganie kierownicy.
F39	5A	System poziomowania reflektorów.
F40	15A	Pompa wodna (tylko pojazdy z doładowaniem).
F41	5A/10A	Diesel (2008-2011): System emisji (5A). Diesel (2011-2015): System zarządzania silnikiem (5A). Benzyna: System zarządzania silnikiem (10A).
F42	30A/10A/20A	Diesel (2008-2011): System zarządzania silnikiem. Zasilanie zapłonu. Benzyna (2008-2011): System zarządzania silnikiem. Zasilanie zapłonu. Wentylator chłodnicy. 2011-2015: System zarządzania silnikiem.
F43	5A/10A	Diesel (2008-2011): Układ paliwowy. Benzyna (2008-2011): System zarządzania silnikiem. Kontrola emisji. 2011-2015: System zarządzania silnikiem.
F44	5A/10A/15A	Diesel: System zarządzania silnikiem. Benzyna (2008-2011): Wtryskiwacze paliwa. Benzyna (2011-2015): System zarządzania silnikiem.
F45	100A	Wentylator chłodnicy (tylko olej napędowy i benzyna V8).

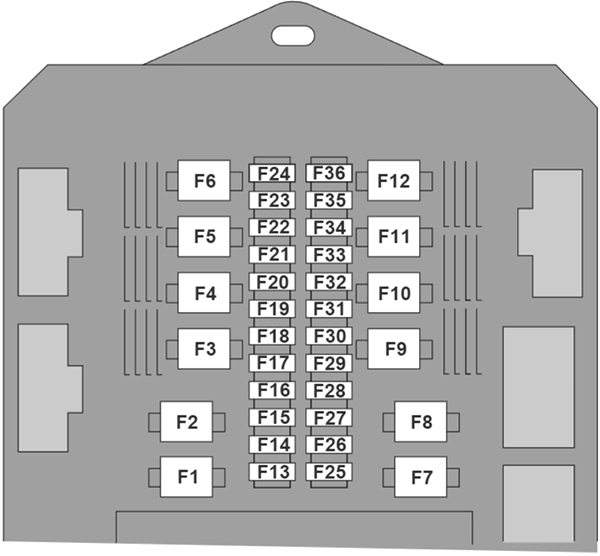

Skrzynka bezpieczników przedziału bagażowego

Skrzynka bezpieczników znajduje się za klapą dostępową po prawej stronie bagażnika. Naciśnij górną część klapy i odsuń ją od boku pojazdu, aby uzyskać dostęp do skrzynki bezpieczników.

Numer	Ampery [A]	Opis
F1	30A	Dmuchawa powietrza.
F2	30A	Elektryczny hamulec postojowy.
F3	–	Nieużywany.
F4	–	Nieużywany.
F5	–	Nieużywany.
F6	–	Nieużywany.
F7	30A	Ogrzewana tylna szyba.
F8	30A	System audio (tylko dźwięk Premium).
F9	50A	Link do RBD.
F10	40A	Tylny elektroniczny mechanizm różnicowy (e-Diff).
F11	–	Nieużywany.
F12	–	Nieużywany.
F13	–	Nieużywany.
F14	5A	Telefon.
F15	10 A	Telewizor, DVD, radio DAB.
F 16	–	Nieużywany.
F17	–	Nieużywany.
F18	–	Nieużywany.
F19	–	Nieużywany.
F20	–	Nieużywany.
F21	–	Nieużywany.
F22	–	Nieużywany.
F23	–	Nieużywany.
F24	–	Nieużywany.
F25	25A	Pompa paliwowa.
F26	15A	System nagłośnienia. Przenośny interfejs audio.
F27	10 A	Nawigacja. Rozpoznawanie głosu. Ekran dotykowy.
F28	15A	Złącze zasilania przyczepy. System opłat drogowych.
F29	15A	Złącze zasilania przyczepy.
F30	25A	Moduł drzwi kierowcy.
F31	25A	Moduł drzwi przednich pasażera.
F32	–	Nieużywany.
F33	5A	System monitorowania ciśnienia w oponach.
F34	–	Nieużywany.
F35	10 A	Dodatkowy system zabezpieczający.
F36	10 A	System ochrony pieszych.

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
