Jaguar I-Pace (2021-2023) – schematy bezpieczników i przekaźników

Rocznik 2021-2023

Zaktualizowano 5.09.2023

Jaguar I-Pace (2021-2023) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jaguara I-Pace z lat: 2021, 2022, 2023.

Jaguar I-PACE to pierwszy w pełni elektryczny SUV produkowany przez brytyjską markę Jaguar Land Rover. Ten samochód został zaprezentowany po raz pierwszy w 2018 roku i jest ważnym krokiem Jaguara w kierunku elektryfikacji swojej gamy pojazdów. Oto kilka kluczowych informacji na temat Jaguara I-PACE:

Elektryczny Napęd: Jaguar I-PACE jest napędzany przez dwie elektryczne jednostki napędowe, po jednej na każdą oś. To oznacza, że samochód jest napędzany na cztery koła, co pozwala na znakomite właściwości trakcyjne i przyspieszenie.
Osiągi: I-PACE ma imponujące osiągi. Dzięki mocy silnika elektrycznego może osiągnąć wysoką prędkość i przyspieszenie na poziomie sportowych samochodów. To elektryczne SUV może przyspieszyć od 0 do 100 km/h w zaledwie kilka sekund.
Zasięg: Jednym z kluczowych czynników w przypadku samochodów elektrycznych jest zasięg na jednym ładowaniu. Jaguar I-PACE oferuje zasięg na poziomie kilkuset kilometrów w zależności od wariantu i warunków jazdy. To sprawia, że jest odpowiedni do codziennego użytku oraz do długodystansowych podróży.
Design: I-PACE ma nowoczesny i atrakcyjny design, który łączy cechy SUV-a i sportowego samochodu. Ma charakterystyczną sylwetkę, dużą atrapę chłodnicy z logo Jaguar na przednim grillu i smukłe reflektory LED.
Wnętrze: Kabina pasażerska I-PACE jest przestronna i luksusowo wykończona. Oferuje wysokiej jakości materiały wykończeniowe, zaawansowany system infotainment i wiele opcji personalizacji.
Technologia: Samochód jest wyposażony w zaawansowane systemy infotainment i nawigacji, a także w wiele opcji łączności i rozrywki. Ponadto I-PACE oferuje zaawansowane funkcje bezpieczeństwa i asysty kierowcy.
Ładowanie: Jaguar I-PACE może być ładowany za pomocą standardowych stacji ładowania elektrycznego, a także szybkiego ładowania, co pozwala na szybkie uzupełnienie baterii w trasie.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

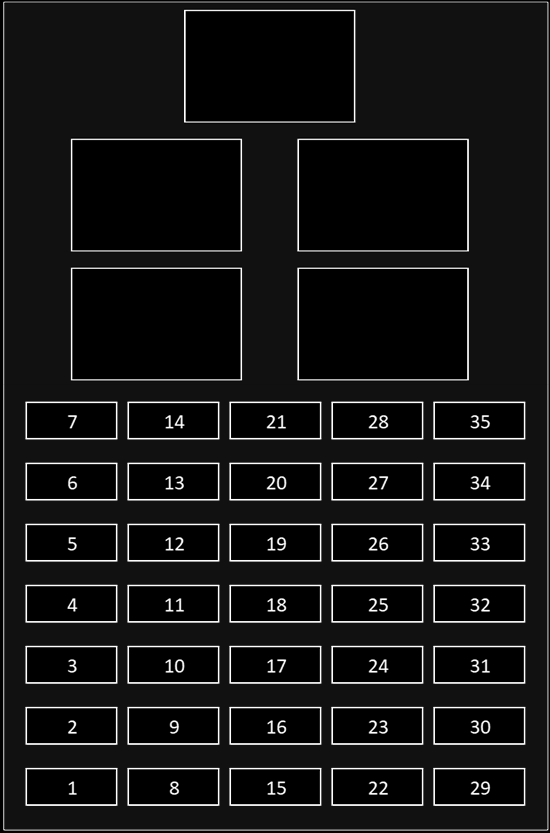

Schemat skrzynki bezpieczników w kabinie pasażerskiej

Numer	Ampery [A]	Opis
1	5A	Sygnalizator baterii.
2	–	–
3	5A	Immobilizer.
4	5A	Gniazdo diagnostyczne.
5	5A	Odbiornik RF.
6	20A	Gniazdo 12 V w drugim rzędzie.
7	20A	Schowek na gniazdo 12V.
8	–	–
9	–	–
10	30A	Zasilanie lewego przedniego siedzenia.
11	30A	Zasilanie prawego przedniego siedzenia.
12	5A	Elektryczne lusterka, monitor martwego pola, kamera.
13	20A	Gniazdo 12 V w bagażniku.
14	5A	Kamera do przodu.
15	10 A	Systemy wspomagania kierowcy i zapobiegania kolizjom.
16	10 A	Tablica przyrządów.
17	30A	Ogrzewana tylna szyba.
18	10 A	Kontroler systemów wspomagania prowadzenia pojazdu i zapobiegania kolizjom.
19	5A	Telematyczna jednostka sterująca.
20	20A	Fotele podgrzewane, fotele klimatyczne.
21	20A	Fotele podgrzewane, fotele klimatyczne.
22	25A	Drzwi przednie prawe.
23	25A	Lewe tylne drzwi boczne.
24	25A	Prawe tylne drzwi boczne.
25	25A	Lewe przednie drzwi boczne.
26	10 A	Wyświetlacz Head Up (HUD).
27	5A	Zmiana biegu.
28	10 A	Czujnik radarowy – klakson.
29	5A	Bezkluczykowy moduł pojazdu.
30	–	–
31	–	–
32	5A	System monitorowania ciśnienia w oponach (TPMS).
33	5A	Kierownica.
34	10 A	Gniazdo USB.
35	15A	Elektryczne fotele, monitor martwego pola, wykrywanie tylnego wyjścia.

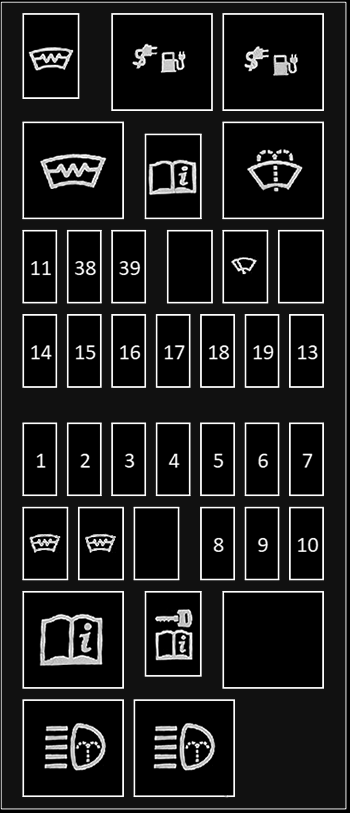

Schemat skrzynki bezpieczników w przedniej komorze nr 1

Numer	Ampery [A]	Opis
1	5A	Port ładowania.
2	–	–
3	5A	Klimatyzacja (klimatyzacja).
4	–	–
5	10 A	Podgrzewana kierownica.
6	15A	Sterownik przedniego bagażnika.
7	30A	Spryskiwacz reflektorów.
8	–	–
9	15A	Klakson.
10	20A	Podgrzewany strumień spryskiwacza.
11	15A	Chłodzenie akumulatorów pojazdów elektrycznych (EV).
12	–	–
13	5A	Czujnik radarowy – środkowy.
14	15A	Chłodzenie akumulatora.
15	15A	Kontrola klimatu.
16	–	–
17	5A	Konwerter napięcia.
18	5A	Chłodzenie akumulatorów pojazdów elektrycznych (EV).
19	10 A	Ładowarka pokładowa.
38	–	–
39	–	–

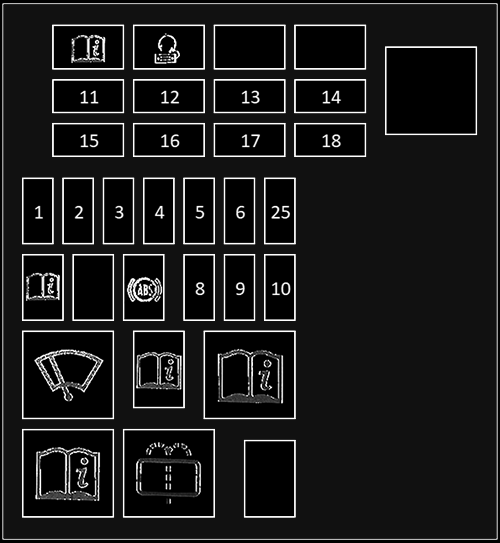

Schemat skrzynki bezpieczników w przedniej komorze nr 2

Numer	Ampery [A]	Opis
1	5A	Wentylator chłodzący.
2	5A	Aktywne łopatki.
3	5A	Moduł sterujący pojazdu elektrycznego (EV).
4	5A	Falownik.
5	–	–
6	20A	Blokada parkowania.
8	30A	Mycie ekranu.
9	20A	Prawy reflektor.
10	20A	Lewy reflektor.
11	5A	Blokada parkowania.
12	5A	System zarządzania silnikiem.
13	10 A	System zarządzania silnikiem.
14	5A	Falownik tylny.
15	5A	Akumulator trakcyjny.
16	5A	Akumulator trakcyjny.
17	5A	Pompa płynu chłodzącego.
25	5A	Skrzynka bezpieczników pod maską 2.

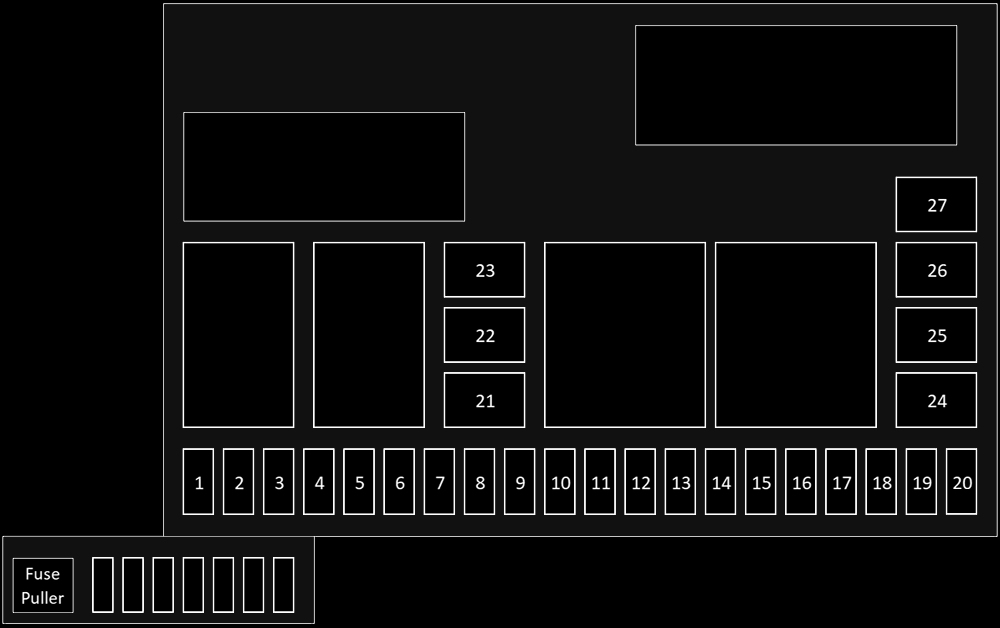

Schemat skrzynki bezpieczników w tylnej komorze (bagażnik)

Numer	Ampery [A]	Opis
1	–	–
2	5A	Konsola zestawu przełączników tylnych.
3	–	–
4	–	–
5	20A	Gniazdo zasilania zapalniczki cygarowej.
6	10 A	Bezprzewodowa ładowarka do telefonu.
7	–	–
8	10 A	Centrum multimedialne.
9	10 A	Klapa tylna bez użycia rąk.
10	15A	Ekran dotykowy.
11	15A	Moduł sterowania Infotainment.
12	10 A	Moduł sterujący podwozia.
13	10 A	Systemy wspomagania kierowcy i zapobiegania kolizjom.
14	3A	Elektroniczny czytnik opłat.
15	5A	Monitor zawieszenia pneumatycznego.
16	15A	Pakiet przełączników A/C.
17	–	–
18	5A	Antena tylnej klapy.
19	15A	Moduł sterujący podwozia.
20	5A	Pakiet przełączników tylnych.
21	30A	Górny moduł tylnej klapy.
22	20A	Ogrzewane lewe tylne siedzenie.
23	20A	Ogrzewane prawe tylne siedzenie.
24	60A	Kompresor zawieszenia pneumatycznego.
25	–	–
26	–	–
27	–	–

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
