Jaguar F-Type (2014-2017) – schematy bezpieczników i przekaźników
Rocznik 2014-2017
Zaktualizowano 30.01.2025
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jaguara F-Type z lat: 2014, 2015, 2016, 2017.
Sprawdzanie oraz wymiana bezpieczników Jaguar F-Type (2014-2017)
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika w Jaguar F-Type (2014-2017)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Lokalizacje skrzynki bezpieczników Jaguar F-Type (2014-2017)

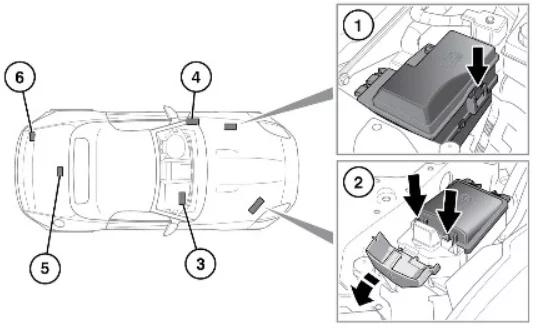

W pojeździe zamontowanych jest 6 oddzielnych skrzynek bezpiecznikowych, z których każda zawiera bezpieczniki chroniące inną grupę obwodów.
- Skrzynka bezpieczników z lewej strony komory silnika:
Zdejmij lewą boczną pokrywę pod maską, naciśnij zacisk, aby zwolnić pokrywę skrzynki bezpieczników.
- Skrzynka bezpieczników z prawej strony komory silnika:
Otwórz boczną pokrywę i naciśnij 2 zaciski, aby zwolnić pokrywę skrzynki bezpieczników.
- Skrzynka bezpieczników w przedziale pasażerskim, znajdująca się w przestrzeni na nogi po stronie pasażera:
Odciągnij dywanik podłogowy/dywan, aby odsłonić panel dostępu. Pociągnij i zdejmij panel dostępu, aby zobaczyć skrzynkę bezpieczników.
- Skrzynka bezpieczników w przedziale pasażerskim, umieszczona na lewym słupku A, pod deską rozdzielczą:
Odpiąć panel dostępu, aby zobaczyć skrzynkę bezpieczników.
- Tylko samochody typu coupe:
Dostęp do skrzynki bezpieczników uzyskuje się przez: Złożenie do tyłu panelu podłogowego przedziału bagażowego i wyjęcie wspornika panelu podłogowego. Zdejmowanie pokrywy bagażnika po lewej stronie (akumulatora). Zdejmowanie osłony bagażnika. - Tylko kabriolety.
Dostęp do skrzynki bezpieczników uzyskuje się poprzez: Zdejmowanie pokrywy bagażnika bocznego po lewej stronie (akumulatora). Zdejmowanie osłony bagażnika.
Skrzynki bezpieczników w przedziale pasażerskim Jaguar F-Type (2014-2017)

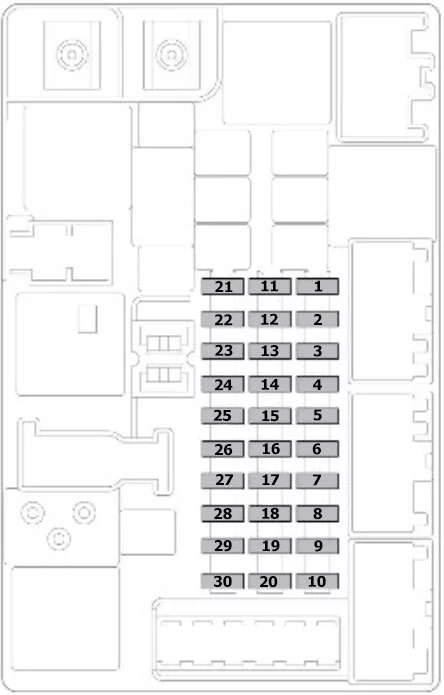

Schemat skrzynki bezpieczników lewego słupka A
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 30A | Elektryczny hamulec postojowy (EPB) (lewa strona) |
| F2 | – | – |
| F3 | – | – |
| F4 | – | – |
| F5 | 10 A | Sterowanie deską rozdzielczą, wentylator deski rozdzielczej |
| F6 | 15A | Dach składany (zatrzask przedni) |
| F7 | – | – |
| F8 | 5A | Moduł pojazdu bez kluczyka (logika) |
| F9 | 15A | Dach rozkładany (blokada dolna) |
| F10 | 10 A | Sprzęgło klimatyzacji |
| F11 | 25A | Podgrzewane siedzenie przednie |
| F12 | 5A | Moc przełącznika siedzenia |
| F13 | 10 A | Moduł sterujący podwozia (spoiler), przełącznik sterujący JaguarDrive |
| F14 | – | – |
| F15 | 25A | Bagażnik |
| F 16 | 30A | Elektryczny hamulec postojowy (EPB) (prawa strona) |
| F17 | 10 A | Adaptacyjne sterowanie tłumieniem, moduł sterowania podwoziem |
| F18 | – | – |
| F19 | 30A | Pompa paliwowa |
| F20 | – | – |
| F21 | 10 A | Kamera tylna, reflektory, monitorowanie martwego pola (BSM), kontrola odległości parkowania, lusterko wewnętrzne |
| F22 | 5A | Silnik prawego reflektora bocznego |
| F23 | 5A | Silnik lewego reflektora bocznego |
| F24 | 5A | Poziomowanie reflektorów |
| F25 | 10 A | Sterowanie deską rozdzielczą, wentylator deski rozdzielczej |
| F26 | 5A | Moduł bramki |
| F27 | – | – |
| F28 | – | – |
| F29 | 10 A | Kamera tylna, reflektory, monitorowanie martwego pola (BSM), kontrola odległości parkowania, lusterko wewnętrzne |
| F30 | 5A | Tryb normalny (lub tryb transportowy) |

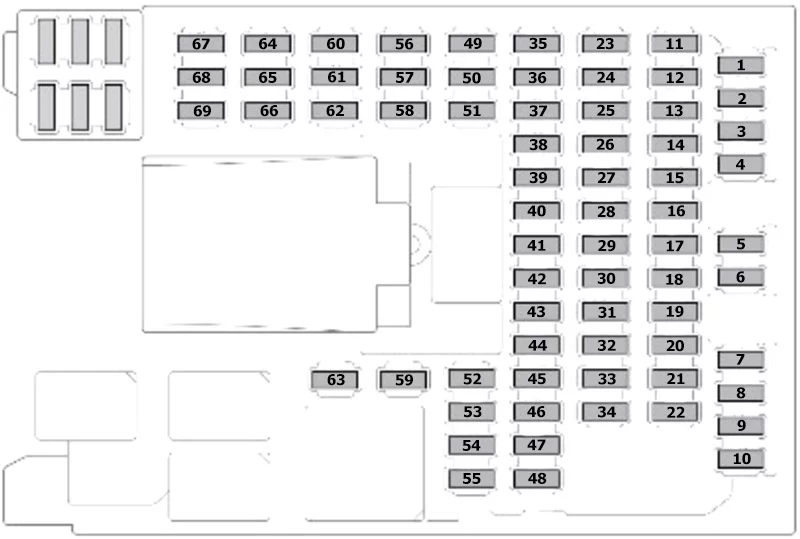

Schemat skrzynki bezpieczników po stronie pasażera
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 5A | Odbiornik częstotliwości radiowej (RF), wewnętrzny czujnik ruchu, czujnik monitorowania ciśnienia w oponach (TPMS) |
| F2 | – | – |
| F3 | – | – |
| F4 | 5A | Moduł bramy CAN |
| F5 | 5A | Układ przeciwblokujący (ABS), czujnik kąta skrętu |
| F6 | – | – |
| F7 | – | – |
| F8 | 30A | Siedzenie po prawej stronie (zasilanie 2) |
| F9 | 5A | Elektryczny hamulec postojowy (EPB) |
| F10 | 5A | Adaptacyjna kontrola tłumienia |
| F11 | – | – |
| F12 | 5A | Lampy cofania i blokada ściemniania lusterek |
| F13 | – | – |
| F14 | 5A | Przełącznik pedału hamulca |
| F15 | 30A | Podgrzewana tylna szyba |
| F 16 | – | – |
| F17 | – | – |
| F18 | – | – |
| F19 | 5A | Moduł sterujący układu napędowego, elektroniczny moduł sterujący |
| F20 | 10 A | Podgrzewana kierownica |
| F21 | 10 A | Lampka wyłączenia poduszki powietrznej pasażera (konsola podsufitowa) |
| F22 | 5A | Moduł sterujący skrzyni biegów, tylny mechanizm różnicowy, elektroniczny przełącznik skrzyni biegów (sygnał zapłonu) |
| F23 | 5A | Tłumienie skrzynki bezpieczników |
| F24 | 5A | Prawe tylne światło przeciwmgielne |
| F25 | 5A | Tylne światło przeciwmgielne z lewej strony |
| F26 | – | – |
| F27 | – | – |
| F28 | 25A | Moduł drzwi (prawa strona) |
| F29 | – | – |
| F30 | – | – |
| F31 | 5A | Czujnik deszczu, czujniki klimatyzacji |
| F32 | 25A | Moduł drzwi (lewa strona) |
| F33 | – | – |
| F34 | 10 A | Zamek schowka |
| F35 | – | – |
| F36 | – | – |
| F37 | – | – |
| F38 | 15A | Spryskiwacz szyby przedniej |
| F39 | – | – |
| F40 | – | – |
| F41 | – | – |
| F42 | 30A | Siedzenie po lewej stronie (zasilanie 1) |
| F43 | 10 A | Aktywny wydech |
| F44 | – | – |
| F45 | 30A | Siedzenie po prawej stronie (zasilanie 1) |
| F46 | 30A | Siedzenie po lewej stronie (zasilanie 2) |
| F47 | – | – |
| F48 | – | – |
| F49 | – | – |
| F50 | – | – |
| F51 | 5A | Przełączniki na kierownicy |
| F52 | 20A | Gniazdo akcesoriów (środek) |
| F53 | 20A | Gniazdko na akcesoria/zapalniczka do cygar (pudełko) |
| F54 | – | – |
| F55 | – | – |
| F56 | 10 A | Moduł kontroli unieruchamiania |
| F57 | 10 A | Lampa schowka, lampy do czytania |
| F58 | – | – |
| F59 | 10 A | Miękkie domykanie drzwi (zamknij i odwróć) |
| F60 | 5A | Czujnik kontroli obecności |
| F61 | 5A | Antena immobilizera |
| F62 | – | – |
| F63 | – | – |
| F64 | – | – |
| F65 | – | – |
| F66 | – | – |
| F67 | – | – |
| F68 | – | – |
| F69 | – | – |
Skrzynki bezpieczników w komorze silnika Jaguar F-Type (2014-2017)

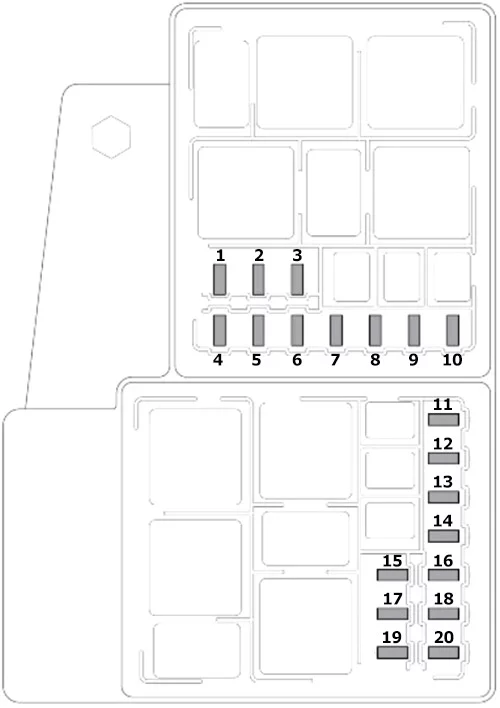

Schemat skrzynki bezpieczników po lewej stronie
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 5A | Gniazdo diagnostyczne |
| F2 | 20A | Pompa transferowa spryskiwacza |
| F3 | – | – |
| F4 | 5A | Monitor (monitorowanie silnika rozrusznika) |
| F5 | 25A | Zarządzanie silnikiem (cewki zapłonowe) |
| F6 | 5A | Zarządzanie silnikiem (czujniki MAF) |
| F7 | 5A | Zarządzanie silnikiem (czujniki) |
| F8 | 10 A | Zarządzanie silnikiem (siłowniki) |
| F9 | 10 A | Zarządzanie silnikiem (silnik przepustnicy) |
| F10 | 15A | Zarządzanie silnikiem (zmienne fazy rozrządu) |
| F11 | 20A | Zarządzanie silnikiem (czujnik tlenu po lewej stronie) |
| F12 | 20A | Zarządzanie silnikiem (czujnik tlenu po prawej stronie) |
| F13 | 20A | Zarządzanie silnikiem (czujnik tlenu katalizatora) |
| F14 | 10 A | Elektryczna pompa wodna |
| F15 | 5A | Aktywny zawór wydechowy |
| F 16 | – | – |
| F17 | 5A | System zarządzania silnikiem |
| F18 | 30A | Zawory układu przeciwblokującego (ABS) |
| F19 | 15A | Elektroniczny przełącznik skrzyni biegów, moduł sterowania skrzynią biegów |
| F20 | 30A | System napędu na wszystkie koła |
Schemat skrzynki bezpieczników po prawej stronie
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 25A | Spryskiwacz reflektorów |
| F2 | – | – |
| F3 | 15A | Klakson |
| F4 | – | – |
| F5 | – | – |
| F6 | – | – |
| F7 | – | – |
| F8 | – | – |
| F9 | – | – |
| F10 | – | – |
Schemat skrzynki bezpieczników bagażnika Jaguar F-Type (2014-2017)
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 15A | Ekran dotykowy, przedni zintegrowany panel sterowania |
| F2 | 10 A | Wzmacniacz dźwięku |
| F3 | – | – |
| F4 | 10 A | Radio satelitarne, system nawigacji |
| F5 | 15A | Jednostka główna audio |
| F6 | 15A | Panel wejścia/wyjścia audio-wideo |
| F7 | – | – |
| F8 | – | – |
| F9 | – | – |
| F10 | – | – |
| F11 | – | – |
| F12 | – | – |
| F13 | – | – |
| F14 | – | – |
| F15 | 15A | Przedni zintegrowany panel sterowania (ogrzewanie i wentylacja) |
| F 16 | – | – |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
