W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia Tucson TL z lat: 2018.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu. Jest dokładna w momencie drukowania. Sprawdzając skrzynkę bezpieczników w pojeździe, zapoznaj się z etykietą skrzynki bezpieczników.

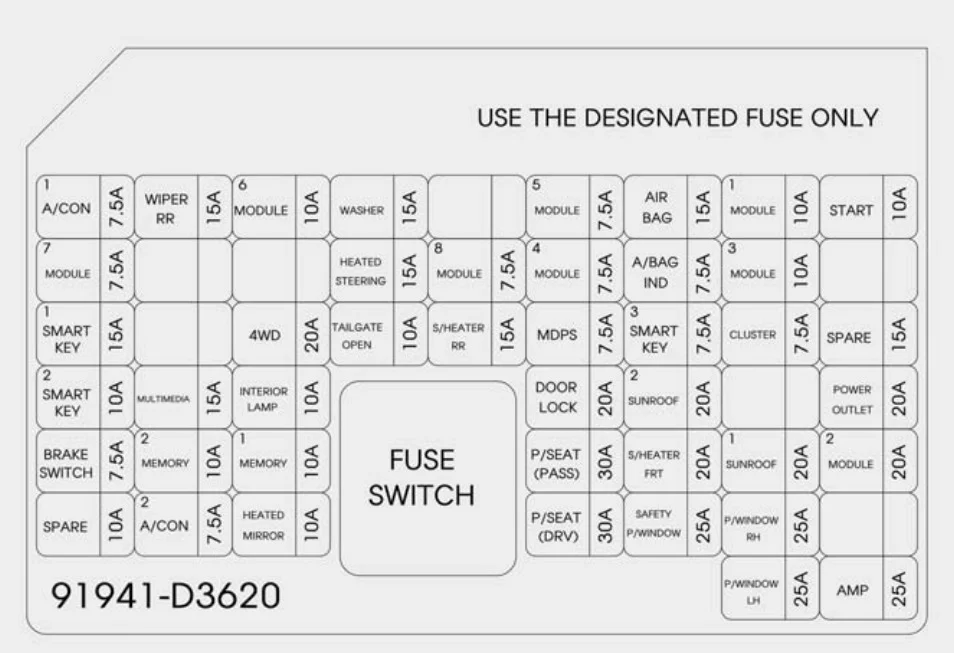

Przedział pasażerski

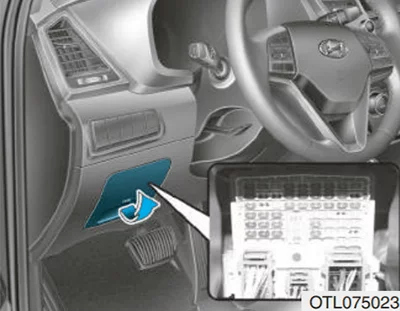

Skrzynka bezpieczników znajduje się w tablicy rozdzielczej (po stronie kierowcy), za osłoną.

Hyundai Tucson TL (2018) - schematy bezpieczników i przekaźników

Hyundai Tucson TL (2018) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
A/CON1 7,5A Moduł sterujący klimatyzacji, jonizator klastra (automatyczna klimatyzacja), blok przyłączeniowy E/R (przekaźnik dmuchawy)
WIPER RR 15A Skrzynka przekaźników ICM (przekaźnik tylnej wycieraczki), silnik tylnej wycieraczki
MODULE6 10 A BCM, moduł sterujący inteligentnego klucza
WASHER 15A Przełącznik wielofunkcyjny (przełącznik spryskiwacza)
MODULE5 7,5A Przełącznik Crash Pad, brzęczyk wspomagania parkowania, BCM, dźwignia zmiany biegów ATM, 4WD ECM, czujnik AEB, przełącznik konsoli, radar wykrywania martwego pola po lewej i prawej stronie, moduł sterujący ostrzeżenia o opuszczeniu pasa ruchu, moduł sterujący asystenta utrzymania pasa ruchu
AIR BAG 15A Moduł sterujący SRS, czujnik wykrywania obecności pasażera
MODULE1 10 A BCM, moduł sterowania inteligentnym kluczem, jednostka główna AUDIO, A/V i nawigacji, moduł TMU, AMP, przełącznik zasilania lusterka zewnętrznego, blok PCB (przekaźnik gniazda zasilania)
START 10 A Skrzynka przekaźników ICM (przekaźnik alarmu antywłamaniowego), przełącznik zakresu skrzyni biegów
MODULE7 7,5A Moduł sterujący przedniego siedzenia wentylacyjnego, moduł sterujący podgrzewania przedniego siedzenia, podgrzewany tylny fotel
HEATED STEERING 15A BCM
MODULE8 7,5A Lusterko zewnętrzne kierowcy/pasażera, przełącznik centralnej deski rozdzielczej, elektromagnes kluczyka, czujnik AEB
MODULE4 7,5A Złącze łącza danych, moduł sterujący klimatyzacji, lampa przednia LH/RH, jednostka główna A/V i nawigacji, lusterko elektrochromowe, moduł TMU, moduł sterujący przedniego siedzenia wentylacyjnego, moduł sterujący podgrzewacza przedniego siedzenia, podgrzewacz tylnych siedzeń
A/BAG IND 7,5A Zestaw wskaźników, przełącznik centralnej deski rozdzielczej
MODULE3 10 A BCM, dźwignia zmiany biegów skrzyni biegów, moduł sterujący IPS (wejście ON/START)
SMART KEY1 15A Inteligentny moduł sterujący kluczem
4WD 20A 4WD ECM
TAILGATE OPEN 10 A Przekaźnik otwarcia tylnej klapy
S/HEATER RR 15A Podgrzewacz tylnych siedzeń
MDPS 7,5A Jednostka MDPS
SMART KEY3 7,5A Moduł sterujący inteligentnego klucza, moduł immobilizera
CLUSTER 7,5A Zestaw wskaźników (zasilanie IG1), dźwignia zmiany biegów skrzyni biegów, podświetlenie
SMART KEY2 10 A Moduł sterujący inteligentnego kluczyka, przełącznik przycisku Start/Stop, moduł immobilizera
MULTIMEDIA 15A Jednostka główna audio, audio-wideo i nawigacji, moduł TMU
INTERIOR LAMP 10 A Kluczyk zapłonu III. Przełącznik ostrzegawczy drzwi i drzwi, lampa bagażowa, lampka schowka na rękawiczki, lampka konsoli sufitowej, przednia lampka toaletki po lewej i prawej stronie, lampka pokojowa, tylna lampka osobista po lewej i prawej stronie
DOOR LOCK 20A Przekaźnik zamka drzwi, przekaźnik odblokowania drzwi, skrzynka przekaźników ICM (przekaźnik odblokowujący dwa obroty)
SUNROOF2 20A Panoramiczny szyberdach
POWER OUTLET 20A Przednie gniazdko elektryczne i zapalniczka
BRAKE SWITCH 7,5A Inteligentny moduł sterujący kluczykiem, wyłącznik świateł stopu
MEMORY2 10 A Złącze łącza danych, BCM, zestaw wskaźników, moduł sterowania klimatyzacją, automatyczny czujnik światła i foto, lusterko elektrochromowe, skrzynka przekaźników ICM (przekaźnik składania/rozkładania lusterka zewnętrznego)
P/SEAT (PASS) 30A Przełącznik ręczny siedzenia pasażera
S/HEATER FRT 20A Moduł sterujący przedniego siedzenia wentylacyjnego, moduł sterujący podgrzewania przedniego siedzenia
SUNROOF1 20A Panoramiczny szyberdach
MODULE2 20A Blok PCB (bezpiecznik – ABS3, ECU6, TCU2, MODUŁ1, MODUŁ2)
A/CON2 7,5A Moduł sterujący klimatyzacji
HEATED MIRROR 10 A Lusterko zewnętrzne kierowcy/pasażera, moduł sterujący klimatyzacji, ECM (G4FJ)
P/SEAT (DRV) 30A Ręczny przełącznik fotela kierowcy
SAFETY P/WINDOW 25A Moduł bezpieczeństwa okna elektrycznego kierowcy
P/WINDOW RH 25A Główny wyłącznik podnośnika szyby, przełącznik podnośnika szyby pasażera
P/WINDOW LH 25A Główny wyłącznik szyby
AMP 25A AMP
Zobacz także:  Hyundai Matrix (2002-2004) - schematy bezpieczników i przekaźników

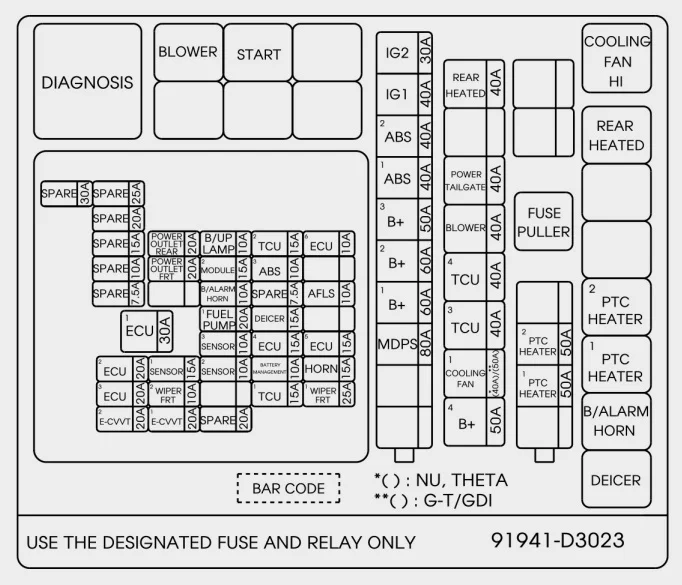

Komora silnika

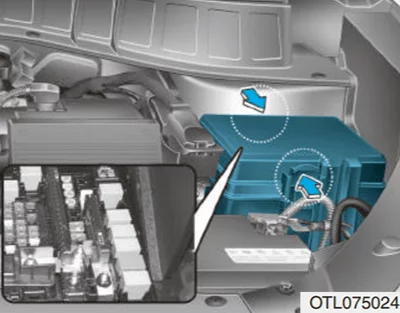

Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).

Hyundai Tucson TL (2018) - schematy bezpieczników i przekaźników

Hyundai Tucson TL (2018) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
MDPS 80A Jednostka MDPS
B+ 1 60A Inteligentny blok przyłączeniowy (ARISU-LT IPS 1, IPS 2, IPS 3, IPS 4, bezpiecznik – AMP)
B+ 2 60A Inteligentny blok przyłączeniowy (ARISU-LT IPS 5, IPS 6, IPS 7, IPS 8, bezpiecznik – SMART KEY1, SMART KEY2, BRAKE SWITCH)
B+ 3 50A Inteligentny blok przyłączeniowy (bezpiecznik – SUNROOF1, SUNROOF2, S/HEATER FRT, S/HEATER RR, SAFETY P/WINDOW, przekaźnik szyby elektrycznej (bezpiecznik – P/WINDOW LH, P/WINDOW RH)
ABS1 40A Moduł ESC, uniwersalne złącze kontrolne
ABS2 40A Moduł ESC, uniwersalne złącze kontrolne
IG1 40A Wyłącznik zapłonu (bez inteligentnego kluczyka), blok PCB (przekaźnik PDM (IG1)/PDM (ACC) — z inteligentnym kluczykiem)
IG2 30A Przekaźnik rozruchu, wyłącznik zapłonu (bez inteligentnego kluczyka), blok PCB (przekaźnik PDM (IG2) — z inteligentnym kluczykiem)
B+ 4 50A Inteligentny blok przyłączeniowy (bezpiecznik – MODULE8, 4WD, P/SEAT (DRV), P/SEAT (PASS), TAILGATE OPEN, DOOR LOCK, urządzenie automatycznego wyłączania prądu upływowego – wyłącznik bezpiecznikowy, INTERIOR LAMP, MULTIMEDIA, MEMORY2)
COOLING FAN1 40A / 50A Wysoki przekaźnik wentylatora chłodzącego
TCU3 40A [G4FJ – 7DCT] TCM
TCU4 40A [G4FJ – 7DCT] TCM
BLOWER 40A Przekaźnik dmuchawy
POWER TAILGATE 40A Moduł elektrycznej tylnej klapy
REAR HEATED 40A Przekaźnik tylnego odmgławiacza
WIPER FRT1 25A Wyłącznik zapłonu (bez inteligentnego kluczyka), przekaźnik PDM (IG2) (z inteligentnym kluczykiem)
TCU1 15A [G4FJ] TCM (7DCT)
WIPER FRT2 10 A BCM
ECU3 20A PCM (G4NC) / ECM (G4FJ)
HORN 15A Przekaźnik klaksonu
BATTERY MANAGEMENT 10 A Czujnik akumulatora
SENSOR2 10 A [G4NC] Zawór sterujący olejem nr 1/#2, czujnik położenia wałka rozrządu nr 1/#2, elektromagnetyczny zawór sterujący przedmuchem, zawór elektromagnetyczny o zmiennym wlocie, zawór zamykający kanister, przekaźnik pompy paliwa

[G4FJ] Zawór sterujący olejem nr 1/#2, Zawór elektromagnetyczny sterowania oczyszczaniem, zawór zamykający kanister, przekaźnik pompy paliwa

SENSOR1 15A [G4NC] PCM, sonda lambda (góra)/(dół)

[G4FJ] ECM, sonda tlenu (góra)/(dół)

ECU2 20A CEWKA ZAPŁONOWA #1/#2/#3/#4, Skraplacz (G4NC)
ECU5 15A PCM (G4NC) / ECM (G4FJ)
ECU4 15A PCM (G4NC) / ECM (G4FJ)
SENSOR3 10 A [G4NC] Blok przyłączeniowy E/R (przekaźnik wysokiego poziomu wentylatora chłodzącego)

[G4FJ] Przełącznik podciśnienia hamulca, elektromagnetyczny zawór sterujący RCV, blok przyłączeniowy E/R (przekaźnik wysokiego poziomu wentylatora chłodzącego)

DEICER 15A Blok przyłączeniowy E/R (przedni przekaźnik przeciwoblodzeniowy)
FUEL PUMP1 20A Przekaźnik pompy paliwa
MODULE1 7,5A Przełącznik lusterka O/S
B/ALARM HORN 10 A Blok przyłączeniowy E/R (B/przekaźnik klaksonu alarmowego)
ABS3 10 A Moduł ESC
AFLS 10 A Adaptacyjny system przednich świateł
PCT Heaterl 50A Podgrzewacz PCT 1
PCT Heater2 50A Podgrzewacz PCT 2
M0DULE2 10 A [G4FJ] Pompa próżniowa
POWER OUTLER FRT 20A Przednie gniazdko elektryczne i zapalniczka
ECU6 10 A PCM (G4NC) / ECM (G4FJ)
TCU2 15A Przełącznik zakresu skrzyni biegów, TCM (G4FJ – 7DCT)
B/UP LAMP 10 A PCM (G4NC) / TCM (G4FJ), przełącznik zakresu skrzyni biegów, jednostka główna audio, A/V i nawigacji, elektrochromowe lusterko, tylna lampa zespolona (IN) lewa i prawa
POWER OUTLER REAR 20A Gniazdo zasilania z tyłu
ECU1 30A Przekaźnik sterowania silnikiem
E-CVVT1 20A PCM (G4NC) / ECM (G4FJ)
E-CVVT2 20A PCM (G4NC) / ECM (G4FJ)
