Hyundai Tucson JM (2004-2009) – schematy bezpieczników i przekaźników
Rocznik 2004-2009
Zaktualizowano 30.01.2025
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia Tucson JM z lat: 2004, 2005, 2006, 2007, 2008, 2009.
Sprawdzanie oraz wymiana bezpieczników Hyundai Tucson JM (2004-2009)
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika w Hyundai Tucson JM (2004-2009)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu. Jest dokładna w momencie drukowania. Sprawdzając skrzynkę bezpieczników w pojeździe, zapoznaj się z etykietą skrzynki bezpieczników.

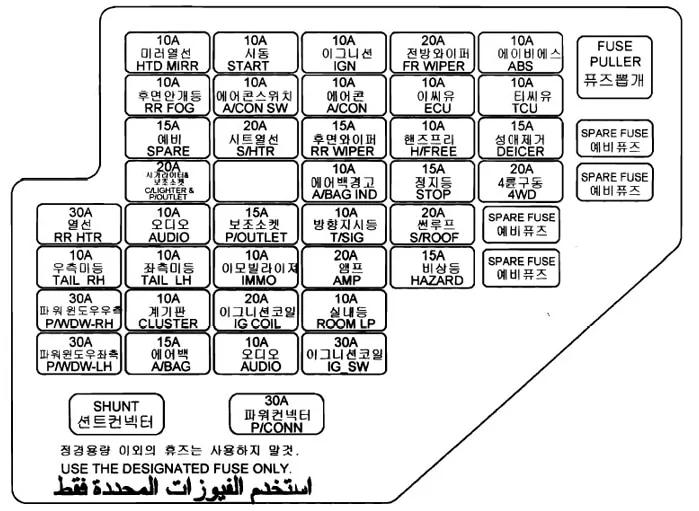

Przedział pasażerski Hyundai Tucson JM (2004-2009)
Skrzynka bezpieczników znajduje się na desce rozdzielczej po stronie kierowcy, za osłoną.
| Nazwa | Ampery [A] | Opis |
| P/WDW-LH | 30A | Lewe okno elektryczne |
| P/WDW-RH | 30A | Prawe okno elektryczne |
| TAIL RH | 10 A | Prawe tylne światło zespolone, Oświetlenie schowka na rękawiczki |
| RR HTR | 30A | Tylny odmgławiacz |
| A/BAG | 15A | Kontrola SRS |
| CLUSTER | 10 A | Zestaw wskaźników, ETACM/TACM |
| TAIL LH | 10 A | Lewa lampa przednia, lewa tylna lampa zespolona, lampa rejestracyjna |
| AUDIO | 10 A | Zegar cyfrowy, system audio, moduł składania lusterek zewnętrznych z zasilaniem, przełącznik zasilania lusterek zewnętrznych i składanych lusterek |
| C/LIGHTER & P/OUTLET | 20A | Zapalniczka |
| SPARE | 15A | (ZAPASOWY) |
| RR FOG | 10 A | Tylne światło przeciwmgielne |
| HTD MIRR | 10 A | Lewe/prawe lusterko zewnętrzne i silnik składania lusterek, przełącznik odmgławiacza tylnej szyby |
| AUDIO | 10 A | Audio |
| IG COIL | 20A | Cewka zapłonowa (2,7 GSL) |
| IMMO | 10 A | Moduł sterujący immobilizera (2.7 GSL) |
| P/OUTLET | 15A | Gniazdo zasilania z tyłu |
| 10 A | (Nieużywany) | |
| S/HTR | 20A | Podgrzewacz siedzenia |
| A/CON SW | 10 A | Moduł sterujący klimatyzacji (klimatyzacja ręczna) |
| START | 10 A | Przekaźnik alarmu antywłamaniowego, przełącznik zakresu skrzyni biegów, przełącznik blokady zapłonu |
| IG-SW | 30A | Stacyjka |
| ROOM LP | 10 A | Lampa wnętrza pojazdu, moduł sterujący klimatyzacji, zegar cyfrowy, przełącznik przypominania o kluczu ETACM/TACM |
| AMP | 20A | Audio |
| T/SIG | 10 A | Przełącznik świateł awaryjnych, automatyczny czujnik światła i foto, przełącznik zakresu skrzyni biegów |
| A/BAG IND | 10 A | Klaster instrumentów |
| RR WIPER | 15A | Przekaźnik bezpieczeństwa |
| A/CON | 10 A | Sterownik szyberdachu, moduł sterujący klimatyzacji, przekaźnik dmuchawy, ETACM/TACM |
| IGN | 10 A | Przekaźnik nagrzewnicy PTC, przekaźnik nagrzewnicy filtra paliwa, moduł sterujący DRL, przekaźnik reflektora |
| HAZARD | 10 A | Przełącznik świateł awaryjnych, przekaźnik świateł awaryjnych, moduł sterujący immobilizera (2.7 GSL) |
| S/ROOF | 20A | Szyberdach, przekaźnik blokady/odblokowania drzwi |
| STOP | 15A | Przełącznik świateł stopu, moduł składania lusterek zewnętrznych |
| H/FREE | 10 A | (Nieużywany) |
| ECU | 10 A | Tempomat, światło stopu, TCS, ESP, 4WD ECM, ECM, PCM, TCM, czujnik prędkości pojazdu |
| FF WIPER | 20A | Wycieraczka przednia, przełącznik wielofunkcyjny |
| 4WD | 20A | 4WD/ECM |
| DEICER | 15A | Odmgławiacz przedniej szyby |
| TCU | 10 A | TCM (2,7 GSL/DSL) |
| ABS | 10 A | G-Sensor, ESP, ABS |
Skrzynka przekaźników Hyundai Tucson JM (2004-2009)

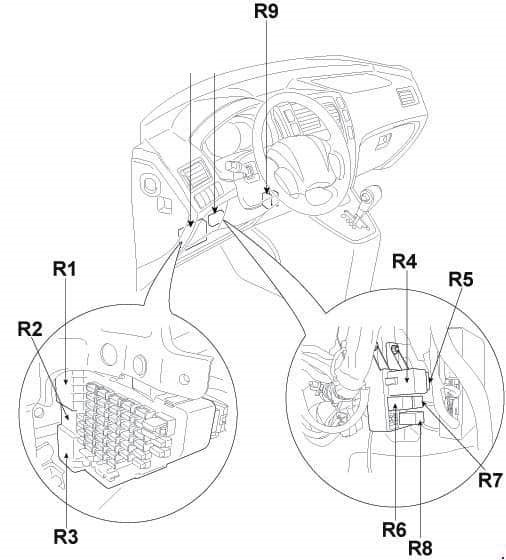

Układ przekaźników w przedziale pasażerskim
Opis
- R1 Przekaźnik podgrzewanej tylnej szyby
- R2 Przekaźnik światła tylnego
- R3 Przekaźnik podnośnika szyb
- R4 Przekaźnik kierunkowskazów
- R5 Przekaźnik alarmu
- R6 Przekaźnik tylnych świateł przeciwmgielnych
- R7 Przekaźnik alarmu
- R8 Przekaźnik podgrzewanej szyby przedniej
- R9 Przekaźnik centralnego zamka

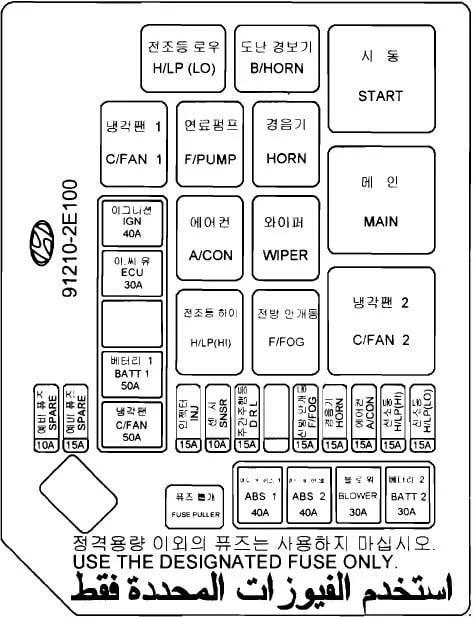

Komora silnika Hyundai Tucson JM (2004-2009)
Skrzynka bezpieczników znajduje się w komorze silnika (po lewej stronie).
| Nazwa | Ampery [A] | Opis |
| FUSIBLE LINK: | ||
| IGN | 30A | Przekaźnik rozruchu, wyłącznik zapłonu |
| ECU | 30A | Sterowanie silnikiem, pompa paliwa, klimatyzacja, generator, automatyczna skrzynia biegów |
| C/FAN | 40A | Wentylator chłodzący |
| BATT #1 | 50A | Wyłącznik zapłonu, złącze zasilania |
| C/FAN | 50A | Wentylator chłodzący |
| ABS #1 | 30A | ABS, ESP |
| ABS #2 | 40A | ABS, ESP |
| BLOWER | 30A | Wentylator |
| BATT #2 | 30A | Wyłącznik zapłonu, złącze zasilania |
| FUSE: | ||
| INJ | 15A | Wtryskiwacz |
| SNSR | 10 A | Wentylator chłodzący, wyłącznik świateł stopu, czujnik tlenu, ECM/PCM |
| DRL | 15A | DRL – Światła do jazdy dziennej |
| F/FOG | 15A | Przednia lampa przeciwmgielna |
| HORN | 15A | Klakson, Syrena |
| A/CON | 15A | Klimatyzacja |
| H/LP (HI) | 15A | Lampa czołowa (światła drogowe) |
| H/LP (LOW) | 15A | Lampa czołowa (światła mijania) |

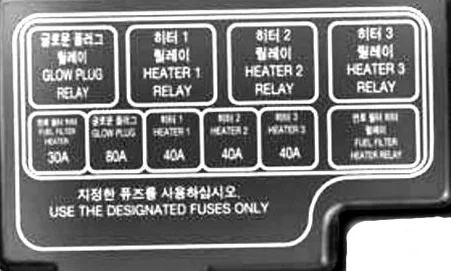

Dodatkowa skrzynka Hyundai Tucson JM (2004-2009)
Montowana w modelach z silnikiem diesla.
Opis
| GLOW PLUG RELAY | Przekaźnik świecy żarowej |
| HEATER1 RELAY | Przekaźnik grzałki PTC 1 |
| HEATER2 RELAY | Przekaźnik grzałki PTC 2 |
| HEATER3 RELAY | Przekaźnik grzałki PTC 3 |
| FUEL FILTER HEATER RELAY | Przekaźnik nagrzewnicy filtra paliwa |
| FUEL FILTER HEATER | 30A Podgrzewacz filtra paliwa |
| GLOW PLUG | 80A Podłącz przed rozpoczęciem ogrzewania |
| HEATER1 | 40A Grzałka PTC 1 |
| HEATER2 | 40A Grzałka PTC 2 |
| HEATER3 | 40A Grzałka PTC 3 |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
