Hyundai Matrix (2006-2008) – schematy bezpieczników i przekaźników

Rocznik 2006-2008

Zaktualizowano 17.01.2025

Hyundai Matrix (2006-2008) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia Matrix z lat: 2006, 2007, 2008.

Sprawdzanie oraz wymiana bezpieczników Hyundai Matrix (2006-2008)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Hyundai Matrix (2006-2008)!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu. Jest dokładna w momencie drukowania. Sprawdzając skrzynkę bezpieczników w pojeździe, zapoznaj się z etykietą skrzynki bezpieczników.

Przedział pasażerski Hyundai Matrix (2006-2008)

Skrzynka bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej za pokrywą.

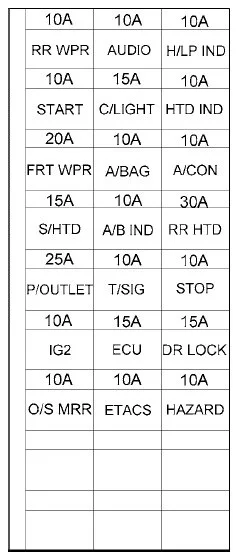

Hyundai Matrix (2006-2008) - schematy bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
H/LP IND	10 A	Wskaźnik reflektora
HTD IND	10 A	Przekaźnik odmgławiacza, lewy (prawy) silnik lusterka zewnętrznego, silnik tylnej szyby
A/CON	10 A	Przełącznik klimatyzacji
RR HTD	30A	Przekaźnik odmgławiacza
STOP	10 A	Przełącznik świateł stopu, przekaźnik okna elektrycznego
D/LOCK	15A	Przekaźnik blokady (odblokowania) drzwi, ETACM, przekaźnik szyberdachu
HAZARD	10 A	Przekaźnik alarmu antywłamaniowego, przekaźnik świateł awaryjnych
AUDIO	10 A	Audio
C/LIGHT	15A	Zapalniczka
A/B	10 A	Moduł sterujący SRS
A/B IND	10 A	SRS IND.
T/SIG	10 A	Wyłącznik awaryjny, zegar pasa bezpieczeństwa, zestaw wskaźników, moduł sterujący ABS, rezystor wstępnego wzbudzenia, silnik spryskiwacza
ECU	15A	ECM, czujnik prędkości pojazdu, TCM, cewka zapłonowa
ETACS	10 A	ETACM, Dźwignia zmiany biegów skrzyni automatycznej
RR WPR	10 A	Silnik wycieraczki tylnej, przekaźnik wycieraczki tylnej
START	10 A	Przekaźnik uruchamiania
FRT WPR	20A	Przekaźnik wycieraczek, silnik spryskiwacza, zegar wycieraczki i odmgławiacza
S/HTD	15A	Lewy (prawy) przełącznik podgrzewania przedniego siedzenia
P/OUTLET	25A	Przednie (tylne) gniazdo zasilania
IG2	10 A	ETACM, przekaźnik szyby elektrycznej, przekaźnik odmgławiacza, przekaźnik szyberdachu przekaźnik lampy czołowej, przekaźnik dmuchawy
O/S MRR	10 A	Przełącznik lusterka zewnętrznego, przekaźnik tylnych świateł przeciwmgłowych

Komora silnika Hyundai Matrix (2006-2008)

Hyundai Matrix (2006-2008) – BENZYNA

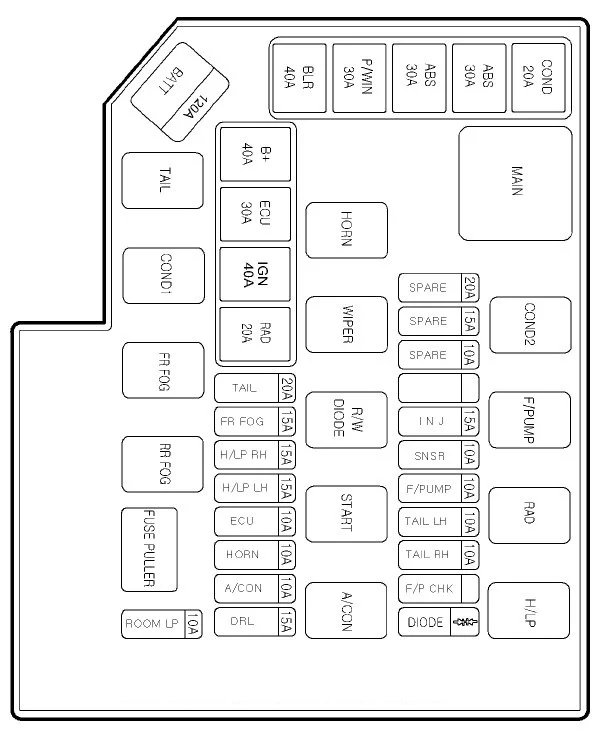

Hyundai Matrix (2006-2008) - schematy bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
ALT	120A	Generator
B+	40A	Bezpiecznik (A/CON, RR HTD, STOP, D/LOCK, HAZARD)
ECU	30A	Generator, przekaźnik sterujący silnika, ECM
RAD	20A	Przekaźnik wentylatora chłodnicy
IGN	40A	Przekaźnik rozruchu, wyłącznik zapłonu
BLR	40A	Przekaźnik dmuchawy
P/WIN	30A	Przekaźnik okna elektrycznego
COND	20A	Przekaźnik wentylatora skraplacza nr 1
ABS	40A	Moduł sterujący ABS, złącze odpowietrzania ABS, ESP
ABS	40A	Moduł sterujący ABS, złącze odpowietrzania ABS, ESP
F/PUMP	10 A	Przekaźnik pompy paliwa
INJ	15A	Wtryskiwacz, cewka zapłonowa
SNSR	10 A	Czujnik MAP, czujnik tlenu, czujnik CP, czujnik spalania stukowego, czujnik położenia przepustnicy
ROOM LP	10 A	Audio, Lampa wnętrza pojazdu, Lampa konsoli sufitowej, Zestaw wskaźników
DRL	15A	Moduł sterujący DRL – Światła do jazdy dziennej
HORN	10 A	Przekaźnik klaksonu
A/CON	10 A	Przekaźnik klimatyzacji
FR FOG	15A	Przekaźnik przednich świateł przeciwmgłowych
ECU	10 A	ECM, TCM
LP	20A	Przekaźnik świateł tylnych
TAIL LH	10 A	Lewe tylne światło zespolone, Lewe światło pozycyjne, Lewe światło rejestracyjne
TAIL RH	10 A	Prawe tylne światło zespolone, prawe światło pozycyjne, prawe światło rejestracyjne
H/LP LH	15A	Lewa lampa czołowa
H/LP RH	15A	Prawy reflektor, Bezpiecznik (H/LP IND)

Hyundai Matrix (2006-2008) – DIESEL

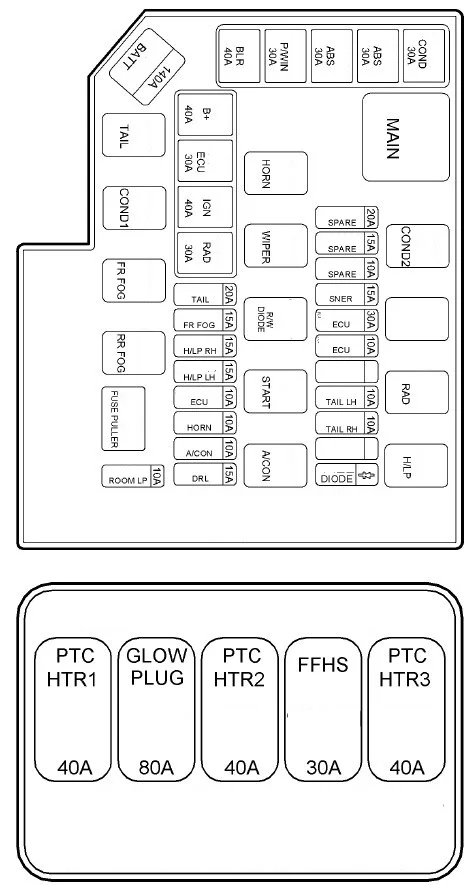

Hyundai Matrix (2006-2008) - schematy bezpieczników i przekaźników

Nazwa	Ampery [A]	Opis
Bezpiecznik:
ALT	140A	Generator
B+	40A	Bezpiecznik (A/CON, RR HTD, STOP, D/LOCK, HAZARD), Odmrażacz
ECU	30A	Generator, przekaźnik sterujący silnika, ECM
RAD	30A	Przekaźnik wentylatora chłodnicy
IGN	40A	Przekaźnik rozruchu, wyłącznik zapłonu
BLR	40A	Przekaźnik dmuchawy
P/WIN	30A	Przekaźnik okna elektrycznego
COND	30A	Przekaźnik wentylatora skraplacza nr 1
ABS	40A	Moduł sterujący ABS, złącze odpowietrzania ABS, ESP
ABS	40A	Moduł sterujący ABS, złącze odpowietrzania ABS, ESP
F/PUMP	10 A	Przekaźnik pompy paliwa
ECU	30A	ECM nr 5 (Batt+)
ECU	10 A	ECM nr 4 (Batt+), wyłącznik świateł stopu, przekaźnik nagrzewnicy PTC nr 1
SNSR	15A	Przekaźnik świecy żarowej, przekaźnik nagrzewnicy pomocniczej 1/2, wyłącznik światła stopu, czujnik TDC, akt EGR, akt przepustnicy, podciśnienie VGT
ROOM LP	10 A	Audio, Lampa wnętrza pojazdu, Lampa konsoli sufitowej, Zestaw wskaźników, ETACM, Lampa bagażowa
DRL	15A	Moduł sterujący DRL – Światła do jazdy dziennej
HORN	10 A	Przekaźnik klaksonu
A/CON	10 A	Przekaźnik klimatyzacji
FR FOG	15A	Przekaźnik przednich świateł przeciwmgłowych
ECU	10 A	ECM, TCM
LP	20A	Przekaźnik świateł tylnych
TAIL LH	10 A	Lewe tylne światło zespolone, Lewe światło pozycyjne, Lewe światło rejestracyjne
TAIL RH	10 A	Prawe tylne światło zespolone, prawe światło pozycyjne, prawe światło rejestracyjne
H/LP LH	15A	Lewa lampa czołowa
H/LP RH	15A	Prawy reflektor, Bezpiecznik (H/LP IND)
Przekaźniki:
PTC HTR 1	40A	Przekaźnik grzałki PTC nr 1
GLOW	80A	Przekaźnik świec żarzenia
PTC HTR 2	40A	Przekaźnik grzałki PTC nr 2
FFHS	30A	Przekaźnik FFHS
PTC HTR 3	40A	Przekaźnik grzałki PTC nr 3
