W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia i10 z lat: 2014, 2015, 2016, 2017, 2018, 2019.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

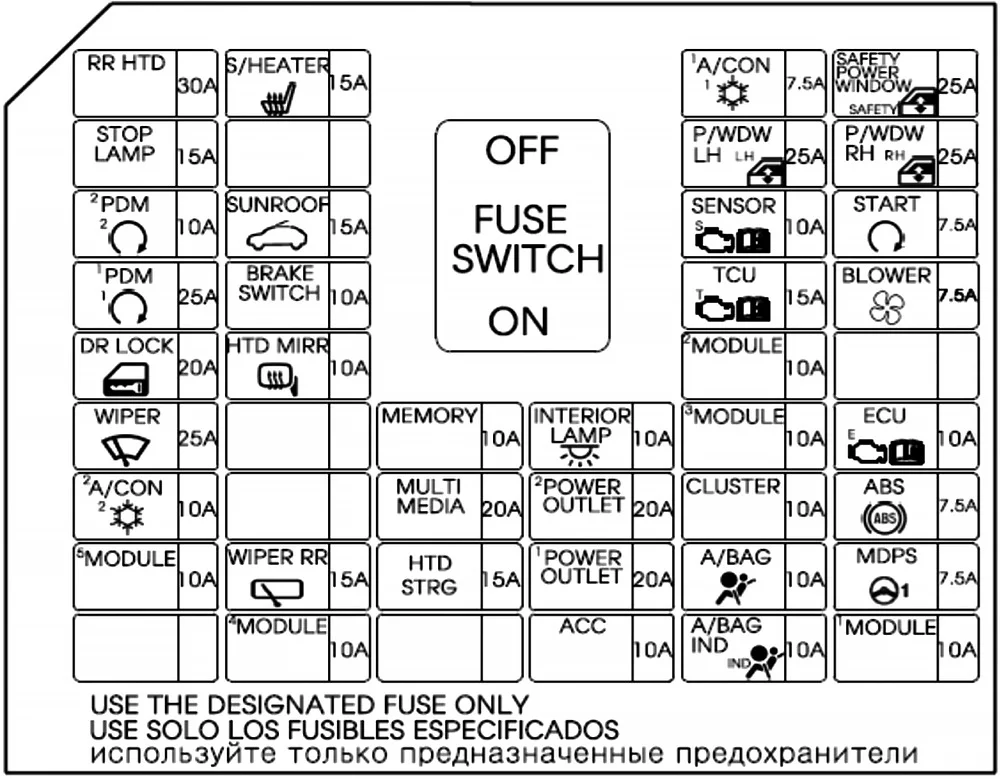

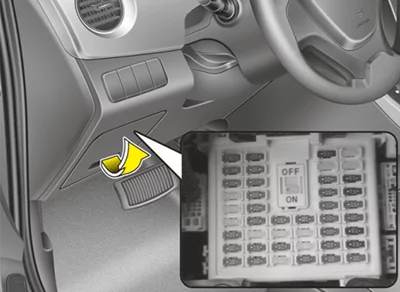

Przedział pasażerski
| Nazwa | Symbol | Ampery [A] | Opis |
| RR HTD | 30 | Przekaźnik ogrzewania tylnej szyby | |
| S/HEATER |  |
15 | ogrzewanie tylnego siedzenia po lewej i prawej stronie |
| A/CON 1 |  |
7,5 | Moduł sterujący układem klimatyzacji (auto) |
| SAFETY POWER WINDOW |
 |
25 | Moduł funkcji bezpieczeństwa szyby kierowcy |
| STOP LAMP |  |
15 | Moduł elektroniczny sygnalizacji hamowania, złącze diagnostyczne |
| P/WDW LH |  |
25 | Główny przełącznik podnośników szyb, moduł zabezpieczenia podnośnika szyby kierowcy (LHD), przełącznik podnośnika szyby tylnej pasażera (RHD) |
| P/WDW RH |  |
10 | Główny przełącznik podnośników szyb, moduł zabezpieczenia podnośnika szyby kierowcy (LHD), przełącznik podnośnika szyby tylnej pasażera (RHD) |
| PDM 2 |  |
10 | Moduł sterujący kluczyka inteligentnego, przełącznik przycisku Start/Stop |
| SENSOR |  |
7,5 | Skrzynka bezpieczników i przekaźników PCB (przekaźnik pompy paliwowej 2) |
| START |  |
25 | Przekaźnik alarmu, skrzynka bezpieczników i przekaźników PCB (przekaźnik rozrusznika), PCM, moduł sterujący kluczyka inteligentnego, przełącznik zakresów skrzyni biegów |
| PDM 1 |  |
25 | Moduł sterujący kluczyka inteligentnego |
| BRAKE SWITCH |  |
10 | Moduł sterujący kluczyka inteligentnego, włącznik świateł stop |
| TCU |  |
15 | a/T: Przełącznik zakresów skrzyni biegów, generator impulsów a/B, M/T: Czujnik prędkości samochodu, skrzynka bezpieczników i przekaźników PCB |
| BLOWER |  |
7,5 | PCM, moduł sterujący klimatyzacji, sprężarka klimatyzacji, przełącznik dmuchawy, opornik dmuchawy |
| DR LOCK |  |
20 | Przekaźnik blokowania/odblokowywania drzwi, przekaźnik blokowania bagażnika, awaryjny moduł odblokowania drzwi |
| HTD MIRR |  |
10 | PCM, moduł sterujący klimatyzacji, elektrycznie sterowane lusterko zewnętrzne kierowcy/pasażera |
| MODULE2 |  |
10 | Włącznik świateł stop, przełącznik deski rozdzielczej, System wspomagania parkowania tyłem, Czujnik wspomagania parkowania tyłem (środkowy) LW/PW, Czujnik LW/PW |
| WIPER |  |
25 | Silnik przednich wycieraczek, przełącznik zespolony |
| MEMORY |  |
10 | Złącze diagnostyczne, zegar cyfrowy, zestaw wskaźników, BCM, moduł monitorowania ciśnienia w ogumieniu, moduł sterujący klimatyzacji, moduł awaryjnego odblokowania drzwi, audio |
| INTERIOR LAMP |  |
10 | oświetlenie bagażnika, oświetlenie wnętrza |
| MODULE 3 |  |
10 | Skrzynka połączeniowa E/R (wielofunkcyjne gniazdo diagnostyczne), moduł sterujący klimatyzacji |
| ECU |  |
10 | PCM, moduł sterujący kluczyka inteligentnego, alternator (G3La/G4La) |
| A/CON 2 |  |
10 | Skrzynka bezpieczników i przekaźników PCB (przekaźnik dmuchawy), moduł sterujący klimatyzacji |
| MULTIMEDIA |  |
20 | Audio |
| POWER OUTLET 2 |
 |
20 | Gniazdo zasilania z tyłu |
| CLUSTER |  |
10 | Zestaw wskaźników |
| ABS |  |
7,5 | Moduł sterujący ESP |
| MODULE 5 |  |
10 | – |
| WIPER RR |  |
15 | Silnik tylnej wycieraczki, przełącznik zespolony |
| POWER OUTLET 1 |
 |
20 | Gniazdo zasilania |
| A/BAG |  |
10 | Moduł sterujący SRS |
| MDPS |  |
7,5 | Jednostka MDPS |
| MODULE 4 |  |
10 | BCM, moduł sterujący kluczyka inteligentnego |
| ACC |  |
10 | BCM, moduł sterujący kluczyka inteligentnego, zegar cyfrowy, audio, przełącznik elektrycznie sterowanych lusterek zewnętrznych |
| A/BAG IND |  |
10 | Zestaw wskaźników |
| MODULE 1 |  |
10 | BCM, lampka kontrolna SBR |

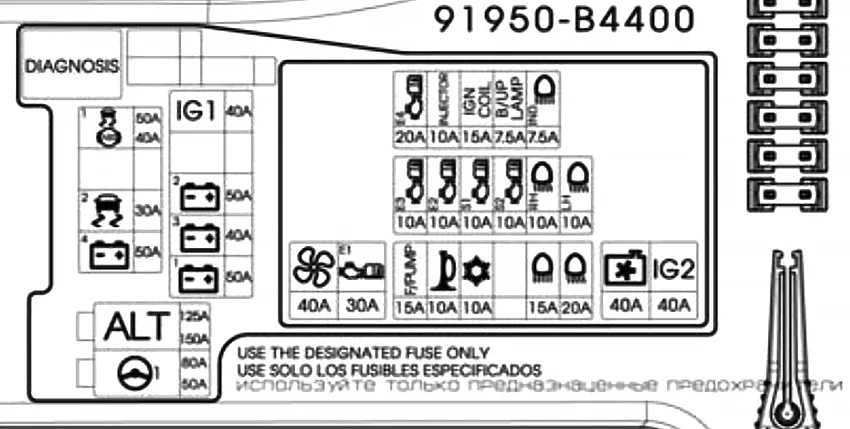

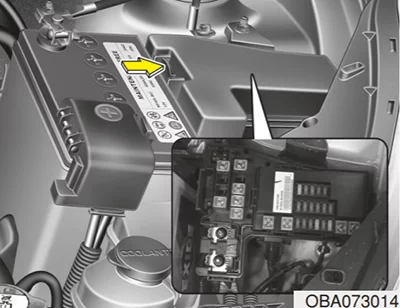

Komora silnika
| Nazwa | Symbol | Ampery [A] | Opis | |
| WIELE BEZPIECZNIKÓW | MDPS |  |
80 | Moduł MDPS |
| ALT |  |
125A (150A) | alternator, bezp. – F3 / F4 / F6, Skrzynka przekaźników i bezpieczników PCB | |
| BEZPIECZNIK | B+4 |  |
50 | inteligentna skrzynka połączeniowa (bezp.: F1/F2) |
| ESP 2 |  |
30 | Moduł sterujący ESP, wielofunkcyjne gniazdo diagnostyczne | |
| ESP 1 |  |
50 | Moduł sterujący ESP | |
| B+1 |  |
50 | inteligentna skrzynka połączeniowa (przek. dźwięk. T/syg., bezp.: F10, aRiSU-LT1, iPS 3) | |
| B+3 |  |
40 | inteligentna skrzynka połączeniowa (przek. szyb ster. elektr., bezp.: F4, aRiSULT2, iPS 5) | |
| B+2 |  |
50 | inteligentna skrzynka połączeniowa (bezp.: F5 / F9 / F13 / F14 / F17, układ autom. odcięcia prądu upływu, bezp.: F23 / F24 / F29) |
|
| IG1 |  |
40 | Bez przycisku uruchamiania silnika: Stacyjka zapłonowa
Z przyciskiem uruchamiania silnika: Skrzynka przekaźników PDM (przek iG1/aCC) |
|
| FRT WIPER |  |
7,5 | PCM, silnik przednich wycieraczek, przełącznik zespolony | |
| BLOWER |  |
40 | Przekaźnik dmuchawy | |
| ECU1 |  |
30 | Przekaźnik sterujący silnika, bezp.: F25/F26) | |
| F/PUMP |  |
15 | Przekaźnik pompy paliwa 1 | |
| HORN |  |
10 | Przekaźnik sygnału dźwiękowego, przekaźnik syreny alarmu | |
| A/CON |  |
10 | Przekaźnik klimatyzacji | |
| VACUUM PUMP |  |
20 | Przekaźnik pompy podciśnieniowej | |
| C/FAN |  |
15 | Przekaźnik niskiego napięcia wentylatora chłodnicy, przekaźnik wysokiego napięcia wentylatora chłodnicy | |
| IG2 |  |
20 | Przek. rozrusznika, stacyjka zapłonowa (bez przycisku Start),skrzynka przekaźników PDM (przekaźnik iG2) (z przyciskiem Start) | |
| ECU3 |  |
40 | PCM | |
| ECU2 |  |
40 | B3La : PCM, zawór odcinający 1/2 | |
| SENSOR |  |
10 | Przek. C/FaN Lo, przek. C/FaN Hi, przek. a/CoN, przek. rozrusznika (G3La, z iSG), PCM, zawór sterujący oleju 1/2 (ssący/wydech.), elekromagn. zawór sterujący usuwaniem par paliwa, czujnik położenia wałka rozrządu 1/2 (ssący/wydech.) | |
| SENSOR2 |  |
10 | G3La/G4La : PCM | |
| ECU4 |  |
10 | Nieużywany | |
| INJECTOR |  |
10 | PCM, moduł immobilizera, przek. pompy paliwowej 1
G3La: wtryskiwacz 1/2/3, G4La: wtryskiwacz 1/2/3/4, 4B3La: wtryskiwacz 1/2/3 |
|
| IGN COIL |  |
10 | G3La/B3La: cewka zapłonowa 1/ 2/ 3/ 4, kondensator
G4La: cewka zapłonowa |
|
| B/UP LAMP |  |
10 | a/T : PCM, przełącznik zakresów skrzyni biegów, BCM, zestaw wskaźników, tylne światło zespolone LW/PWM/T : przełącznik światła cofania, inteligentna skrzynka połączeniowa (bezp.: F15) |
Przekaźniki
| Numer | Nazwa przekaźnika | Typ |
|---|---|---|
| 1 | Przekaźnik dmuchawy | PCB MICRO |
| 2 | Przekaźnik główny sterowania silnikiem | PCB MICRO |
| 3 | Przekaźnik pompy paliwa 1 | PCB MINI |
| 4 | Przekaźnik świateł drogowych | PCB MICRO |
| 5 | Przekaźnik świateł mijania | PCB MICRO |
| 6 | Przekaźnik pompy podciśnieniowej | PCB MINI |
| 7 | Przekaźnik sygnału dźwiękowego | PCB MINI |
| 8 | Przekaźnik klimatyzacji | PCB MINI |
| 9 | Przekaźnik sygnału dźwiękowego | PCB MINI |
| 10 | Przekaźnik wentylatora chłodnicy, niskie obr. | PCB MICRO |
| 11 | Przekaźnik wentylatora chłodnicy, wysokie obr. | PCB MICRO |
| 12 | Przekaźnik rozrusznika | PCB MICRO |

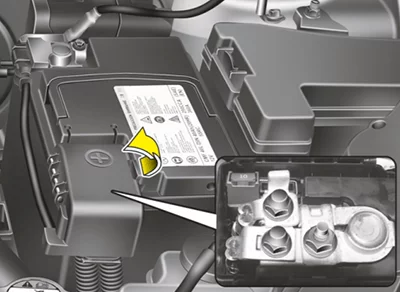

Główny bezpiecznik
