Hyundai Accent RB (2011-2017) – schematy bezpieczników i przekaźników

Rocznik 2011-2017

Zaktualizowano 30.01.2025

Hyundai Accent RB (2011-2017) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia Accent RB z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Sprawdzanie oraz wymiana bezpieczników Hyundai Accent RB (2011-2017)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Hyundai Accent RB (2011-2017)!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Znany również jako Hyundai Verna.

Komora silnika Hyundai Accent RB (2011-2017)

Znajduje się po prawej stronie komory silnika obok akumulatorów.

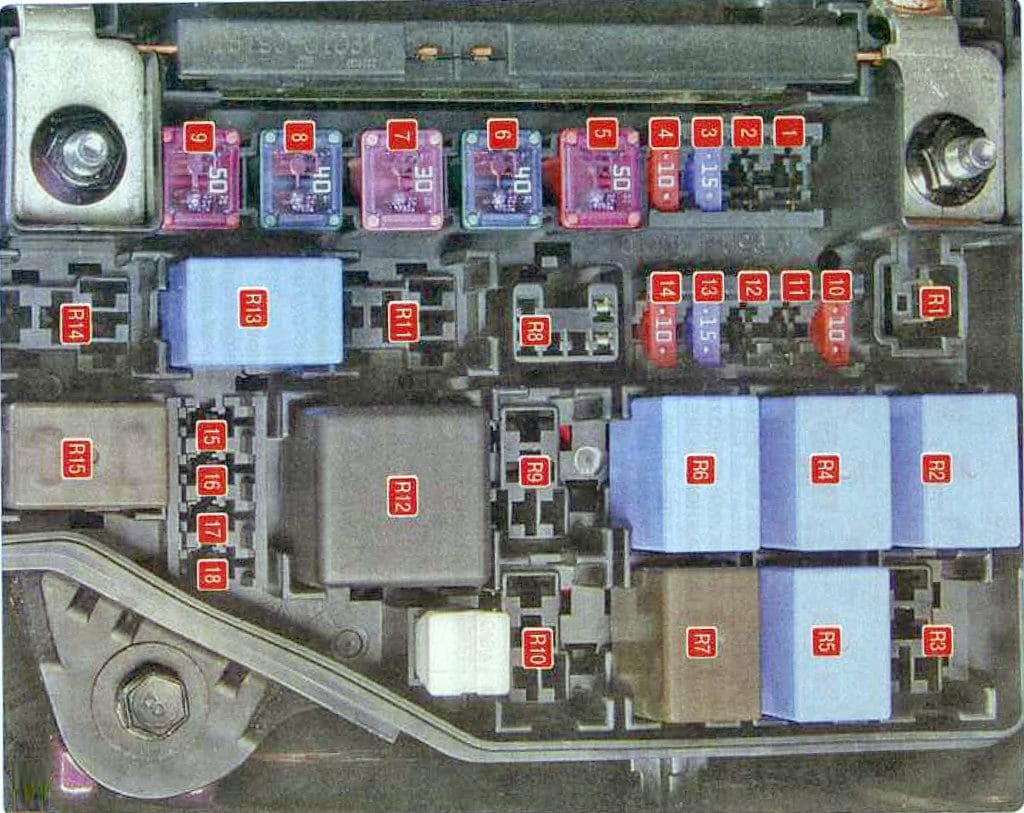

Hyundai Accent RB (2011-2017) - schematy bezpieczników i przekaźników

Opis

1	rezerwa
2	rezerwa
3	15A – Pompa paliwa
4	10А – Sygnał dźwiękowy
5	50A – Jednostka sterująca: skrzynka awaryjna, elektryczne szyby, centralny zamek, bezpieczniki – F23-F25, F31, F32
6	40A – Jednostka sterująca systemem grzewczym
7	40A – Sterownik silnika – przekaźnik 1. Bezpiecznik F25
8	40A – Wyłącznik zapłonu, moduł sterowania elektrycznego nadwozia, moduł sterowania blokadą automatycznej skrzyni biegów, jednostka sterująca przycisku start-stop.
9	50A – Wyłącznik zapłonu, elektryczny moduł sterujący nadwozia, moduł sterujący automatycznej blokady skrzyni biegów, jednostka sterująca przycisku start-stop
10	10A – Klimatyzator
11	rezerwa
12	rezerwa
13	15A – Moduł sterujący silnika. Moduł kontroli skrzyni biegów. Pompa paliwa – przekaźnik. Zawór kontrolny oleju
14	10A – Moduł sterujący silnika. Czujnik wałka rozrządu. Czujnik tlenu. Immobilizer. Klimatyzator – przekaźnik. Wentylator – przekaźnik niskiej prędkości i przekaźnik wysokiej prędkości. Zawór elektromagnetyczny
15	10A – Elektroniczna jednostka sterująca silnika
16	rezerwa
17	10A – Jednostka sterująca skrzynią biegów. Czujnik automatycznej skrzyni biegów. Panel. Połączone tylne światła.
18	10A – Spryskiwacz do mycia szyb

Przekaźniki Hyundai Accent RB (2011-2017)

R1	rezerwa
R2	Przekaźnik klaksonowy
R3	Przekaźnik wyłącznika zapłonu, elektryczny moduł sterujący nadwozia, moduł sterujący automatyczną blokadą skrzyni biegów, jednostka sterująca przycisku uruchamiania i zatrzymywania silnika
R4	Przekaźnik klimatyzatora
R5	Przekaźnik blokady zapłonu
R6	Przekaźnik wentylatora (niska prędkość)
R7	Przekaźnik wentylatora (wysoka prędkość)
R8	Przekaźnik złącza diagnostycznego
R9	Przekaźnik wyłącznika zapłonu
R10	Przekaźnik wyłącznika zapłonu, elektryczny moduł sterujący nadwozia, moduł sterujący automatyczną blokadą skrzyni biegów, jednostka sterująca przycisku uruchamiania i zatrzymywania silnika
R11	Przekaźnik ostrzegawczy hamulca awaryjnego
R12	Przekaźnik, elektroniczna jednostka sterująca silnika
R13	Przekaźnik pompy paliwa
R14	rezerwa
R15	Przekaźnik wentylatora chłodnicy układu chłodzenia

Skrzynka bezpieczników zasilania Hyundai Accent RB (2011-2017)

Montowana z boku jednostki głównej i składa się z elementów topliwych dużej mocy.

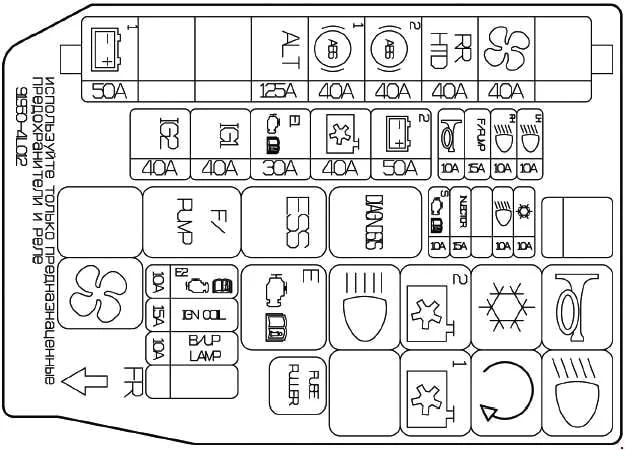

Hyundai Accent RB (2011-2017) - schematy bezpieczników i przekaźników

Opis

50A przekaźnik światła tylnego
rezerwa
rezerwa
Generator 125A
Moduł hydroelektroniczny ABS, złącze diagnostyczne40A
Moduł hydroelektroniczny ABS 40A
40A Przekaźnik odmgławiacza tylnej szyby
Przekaźnik wentylatora 40A
rezerwa

Skrzynka bezpieczników w przedziale pasażerskim Hyundai Accent RB (2011-2017)

Znajduje się pod deską rozdzielczą po stronie kierowcy. Zdejmij pokrywę ochronną, aby uzyskać dostęp.

Skrzynka bezpiecznikowa

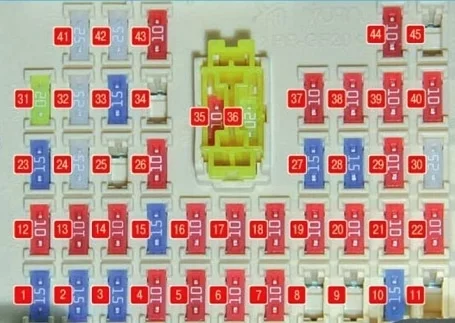

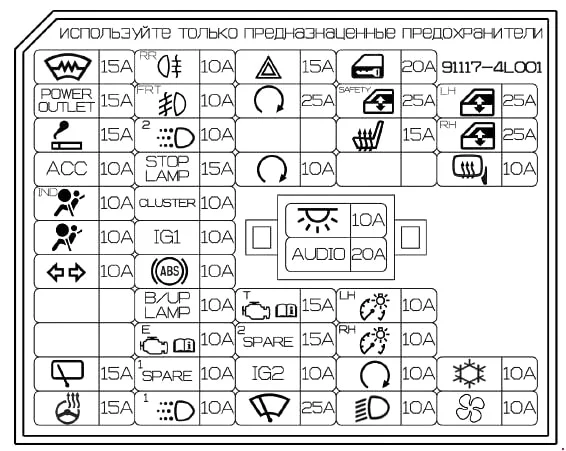

Hyundai Accent RB (2011-2017) - schematy bezpieczników i przekaźników

Opis

1	15А – Podgrzewana przednia szyba
2	15A – gniazdo 12V
3	10А – Zapalniczka
4	10А – Stacyjka – system audio, moduł sterowania wyposażeniem elektrycznym nadwozia, moduł sterowania blokadą automatycznej skrzyni biegów, centralka elektronicznego systemu kluczyka
5	10A – Wskaźnik wyłączenia poduszki powietrznej – przód
6	10A – Poduszki powietrzne, moduł sterujący SRS
7	10A – światło awaryjne
8	rezerwa
9	rezerwa
10	15A – Wycieraczka tylnej szyby – Silnik, przełącznik wielofunkcyjny
11	rezerwa
12	10А – Światła przeciwmgielne (tył)
13	10A – Światła przeciwmgielne (przód)
14	10A – Przekaźnik oszczędzania baterii (automatyczne wyłączenie ochronne)
15	15А – Światła stopu
16	10A – Zestaw wskaźników
17	10A – Moduł sterowania systemem bezpieczeństwa
18	10A – hydroelektroniczny moduł ABS
19	10А – Tylne światła do jazdy (przełącznik)
20	10A – Moduł sterowania elektrycznego korpusu modułu sterującego, moduł sterowania automatyczną blokadą skrzyni biegów, jednostka sterująca systemu elektronicznego klucza
21	10А – Reflektor – lewy
22	10А – Światła do jazdy dziennej
23	15A – Przełącznik alarmu
24	25A – Moduł sterujący, moduł sterujący wyposażeniem elektrycznym nadwozia, moduł sterujący automatyczną blokadą skrzyni biegów, elektroniczny sterownik kluczyka
25	rezerwa
26	10А – Moduł sterujący, moduł sterujący wyposażeniem elektrycznym nadwozia, moduł sterujący automatyczną blokadą skrzyni biegów, elektroniczny sterownik kluczyka, przełącznik uruchamiania i zatrzymywania silnika
27	15A – Czujnik prędkości Czujnik zasięgu automatycznej skrzyni biegów. Generator impulsów
28	15A – Cewka zapłonowa 1-4, kondensator
29	10A – Elektryczne podnośniki do szyb. Szyberdach
30	25A – Wycieraczka szyby przedniej
31	20A– Centralny zamek – centrala
32	25A – Elektryczne podnośniki do szyb – z blokadą
33	15A – Podgrzewane fotele przednie
34	rezerwa
35	10A – Oświetlenie wewnętrzne. Klimatyzacja
36	20A – system audio
37	10А – Reflektor i latarnia na lewej burcie. Oświetlenie tablicy rejestracyjnej
38	10А – Reflektor i lampa na prawej burcie. Oświetlenie przełączników, przełączników w kabinie, dźwigni zmiany biegów. Zestaw wskaźników, przyciski zasilania i przełącznika
39	10A – Rozrusznik – przekaźnik. Alarm antykradzieżowy
40	10A – Reflektor – prawy
41	25A – Sterownik podnośnika szyb – lewy tylny włącznik
42	25A - Sterownik podnośników szyb – włącznik prawy tył
43	10A – System ogrzewania zewnętrznych lusterek wstecznych
44	10A – Klimatyzator
45	rezerwa

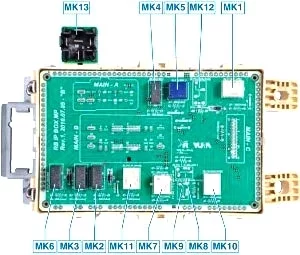

Przekaźniki Hyundai Accent RB (2011-2017)

Z tyłu mogą znajdować się przekaźniki.

Hyundai Accent RB (2011-2017) - schematy bezpieczników i przekaźników

Przekaźnik

Przekaźnik ogrzewania tylnej szyby MK1
Przekaźnik światła przeciwmgielnego MK2
Przekaźnik światła przeciwmgielnego MK3
Przekaźnik światła bocznego MK4
Przekaźnik oświetlenia wnętrza MK5
Przekaźnik podgrzewanej szyby MK6
Przekaźnik centralnego zamka MK7
Rezerwa MK8
Rezerwa MK9
Przekaźnik alarmowy MK10
MK11 Przekaźnik szyby elektrycznej
MK12 Rezerwa
MK13 Elektroniczny przekaźnik sterujący sygnałami hamowania (montowany na zewnątrz urządzenia).

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
