W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Journey z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019. Sprawdzanie oraz wymiana bezpieczników Dodge Journey (2011-2019) Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Journey z lat: 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

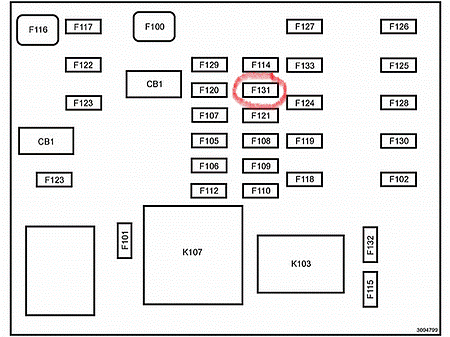

Wewnętrzna tablica bezpieczników znajduje się po stronie pasażera pod deską rozdzielczą.
| Wgłębienie | Bezpiecznik kasetowy | Mini -bezpiecznik | Opis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F100 | 30 Amp Różowy | – | Falownik 110 V AC — jeśli jest na wyposażeniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F101 | – | 10 A czerwony | Światła wewnętrzne | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F102 | — | 20 A żółty | Zapalniczka w tablicy rozdzielczej/lewe tylne gniazdo zasilania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F103 | — | 20 A żółty | Gniazdo zasilania w pojemniku konsoli/Gniazdo zasilania z tyłu konsoli | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F105 | – | 20 A żółty | Podgrzewane siedzenia – jeśli są na wyposażeniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F106 | – | 20 A żółty | Tylne gniazdo zasilania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F107 | – | 10 A czerwony | Kamera tylna — jeśli jest na wyposażeniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F108 | – | 15 A niebieski | Panel przyrządów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F109 | – | 10 A czerwony | Klimatyzacja/HVAC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F110 | – | 10 A czerwony | Kontroler urządzeń przytrzymujących pasażerów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F112 | – | 10 A czerwony | Zapasowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F114 | – | 20 A żółty | Tylna dmuchawa/silnik HVAC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F115 | – | 20 A żółty | Silnik tylnej wycieraczki | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F116 | 30 Amp Różowy | – | Tylny odszraniacz (EBL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F117 | – | 10 A czerwony | Podgrzewane lusterka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F118 | – | 10 A czerwony | Kontroler urządzeń przytrzymujących pasażerów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F119 | – | 10 A czerwony | Moduł sterujący kolumny kierownicy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F120 | – | 10 A czerwony | Napęd na wszystkie koła — jeśli jest na wyposażeniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F121 | – | 15 A niebieski | Bezprzewodowy węzeł zapłonowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F122 | – | 25 A Wyczyść | Moduł drzwi kierowcy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F123 | – | 25 A Wyczyść | Moduł drzwi pasażera | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F124 | – | 10 A czerwony | Lusterka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F125 | – | 10 A czerwony | Moduł sterujący kolumny kierownicy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F126 | – | 25 A Wyczyść | Wzmacniacz dźwięku | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F127 | – | 20 A żółty | Holowanie przyczepy – jeśli jest na wyposażeniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F128 | – | 15 A niebieski | Radio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F129 | – | 15 A niebieski | Wideo/DVD — jeśli jest na wyposażeniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F130 | – | 15 A niebieski | Klimatyzacja/tablica przyrządów | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F131 | — | 10 A czerwony | Wspomaganie pasażera/system głośnomówiący (jeśli jest) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F132 | – | 10 A czerwony | Moduł ciśnienia w oponach | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F133 | – | 10 A czerwony | Bramka bezpieczeństwa cybernetycznego — jeśli jest na wyposażeniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

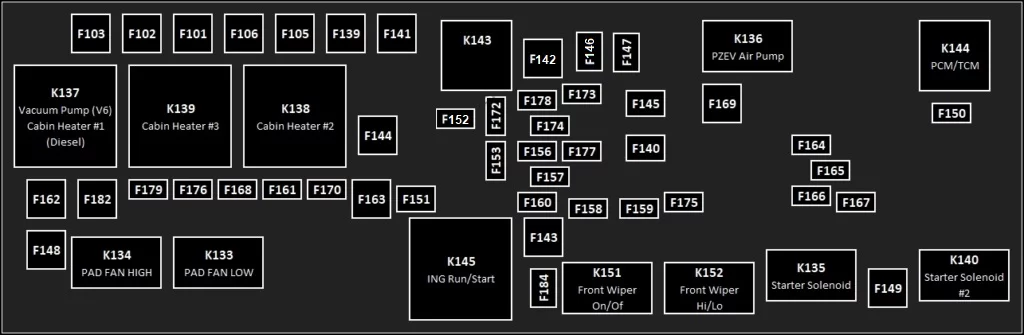

| Wgłębienie | Bezpiecznik kasetowy | Mini -bezpiecznik | Opis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F101 | 60 A żółty | – | Wewnętrzna szyna centrum dystrybucji zasilania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F102 | 60 A żółty | – | Wewnętrzna szyna centrum dystrybucji zasilania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F103 | 60 A żółty | – | Wewnętrzna szyna centrum dystrybucji zasilania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F105 | 60 A żółty | Przekaźnik uruchomienia zapłonu szyny wewnętrznego centrum dystrybucji zasilania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F106 | 60 A żółty | — | Wewnętrzne przekaźniki szynowe / przekaźniki akcesoriów w centrum dystrybucji zasilania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F139 | 40 A zielony | – | Dmuchawa systemu klimatyzacji | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F140 | 30 Amp Różowy | – | Blokady zasilania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F141 | 40 A zielony | – | System zapobiegania blokady kół | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F142 | 40 A zielony | – | Świece żarowe – jeśli są na wyposażeniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F143 | 40 A zielony | – | Światła zewnętrzne 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F144 | 40 A zielony | – | Światła zewnętrzne 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F145 | 30 Amp Różowy | – | Do komputera pokładowego – lampa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F146 | 30 Amp Różowy | – | Zapasowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F147 | 30 Amp Różowy | – | Zapasowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F148 | 40 A zielony | – | Silnik wentylatora chłodnicy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F149 | 30 Amp Różowy | – | Elektromagnes rozrusznika | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F150 | – | 25 A Wyczyść | Moduły sterujące układu napędowego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F151 | 30 Amp Różowy | – | Silnik spryskiwacza reflektorów – jeśli jest na wyposażeniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F152 | – | 25 A Wyczyść | Nagrzewnica na olej napędowy – jeśli jest na wyposażeniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F153 | – | 20 A żółty | Pompa paliwowa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F156 | – | 10 A czerwony | Hamulec/elektroniczny moduł kontroli stabilności | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F157 | – | 10 A czerwony | Moduł transferu mocy — jeśli jest na wyposażeniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F158 | – | 10 A czerwony | Aktywny moduł okapu – jeśli jest na wyposażeniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F159 | – | 10 A czerwony | Zapasowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F160 | – | 20 A żółty | Światła wewnętrzne | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F161 | – | 20 A żółty | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F162 | 40 A czerwony/20 A jasnoniebieski | — | Nagrzewnica kabiny nr 1 /pompa próżniowa – zależnie od wyposażenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F163 | 50 A czerwony | – | Ogrzewanie kabiny nr 2 – jeśli jest na wyposażeniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F164 | – | 25 A Wyczyść | Automatyczne wyłączanie układu napędowego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F165 | – | 20 A żółty | Wyłączenie układu napędowego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F166 | – | 20 A żółty | Zapasowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F167 | – | 30 A zielony | Wyłączenie układu napędowego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F168 | – | 10 A czerwony | Sprzęgło klimatyzatora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F169 | 40 A zielony | Emisje – Częściowo zerowy silnik pojazdu o zerowej emisji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F170 | 15 A niebieski | Emisje — częściowe siłowniki pojazdu o zerowej emisji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F172 | – | 20 A żółty | Zapasowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F173 | – | 25 A Wyczyść | Zawory przeciwblokujące hamulca | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F174 | – | 20 A żółty | Syrena – jeśli jest na wyposażeniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F175 | – | 30 A zielony | Zapasowy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F176 | – | 10 A czerwony | Moduły sterujące układu napędowego | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F177 | – | 20 A żółty | Moduł napędu na wszystkie koła – jeśli jest na wyposażeniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F178 | – | 25 A Wyczyść | Szyberdach — jeśli jest na wyposażeniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F179 | – | 10 A czerwony | Czujnik baterii | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F181 | 100 A niebieski | — | Elektrohydrauliczny układ kierowniczy (EHPS) — zależnie od wyposażenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F182 | 50 A czerwony | – | Grzejnik kabinowy nr 3 – jeśli jest na wyposażeniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F184 | 30 Amp Różowy | – | Silnik wycieraczki przedniej | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
