Bobcat 325 – schematy bezpieczników i przekaźników
Zaktualizowano 24.09.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Bobcat 325.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

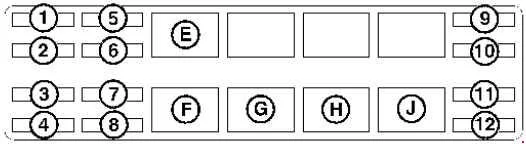

Skrzynka bezpiecznikowa
| Numer | Ampery [A] | Opis |
| 1 | — | — |
| 2 | 25 | Ogrzewanie |
| 3 | 5 | Zapłon |
| 4 | 25 | Elektrozawór paliwa |
| 5 | 5 | Wycieraczka |
| 6 | 20 | Przełącz zasilanie |
| 7 | 25 | Alternator/Grzałka |
| 8 | 25 | ACD (dołącz urządzenie sterujące) |
| 9 | 25 | Kontroler |
| 10 | 25 | ACD (dołącz urządzenie sterujące) |
| 11 | 20 | Światła |
| 12 | 15 | Wtyczka akcesoriów |
| Przekaźnik | ||
| E | Przełączane zasilanie | |
| F | Elektrozawór paliwa | |
| G | Światła | |
| H | Świece żarowe | |
| J | Rozrusznik | |
Koparka jest wyposażona w 12-woltowy układ elektryczny z ujemnym uziemieniem. Układ elektryczny jest chroniony przez bezpieczniki umieszczone pod prawą osłoną boczną koparki (poz. 1). Bezpieczniki chronią układ elektryczny w przypadku przeciążenia elektrycznego. Przed ponownym uruchomieniem silnika należy znaleźć przyczynę przeciążenia.
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
