Scania 4 (1994-2005) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Scanii 4 z lat: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005. Scania 4, także znana jako seria 4, to linia ciężarówek produkowanych przez szwedzką firmę Scania w latach 1995-2004. Zastąpiła ona poprzednią serię 3 i była dostępna w […]

05/13/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Scanii 4 z lat: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Scania 4, także znana jako seria 4, to linia ciężarówek produkowanych przez szwedzką firmę Scania w latach 1995-2004. Zastąpiła ona poprzednią serię 3 i była dostępna w wielu różnych wersjach, w tym jako ciągnik siodłowy, samochód ciężarowy oraz betonomieszarka. Scania 4 była bardzo popularna w branży transportowej i ceniona za niezawodność i trwałość. W 2004 roku zastąpiła ją nowa seria R.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników i przekaźników

Zobacz także:  Scania 5 i 6 - schematy bezpieczników i przekaźników

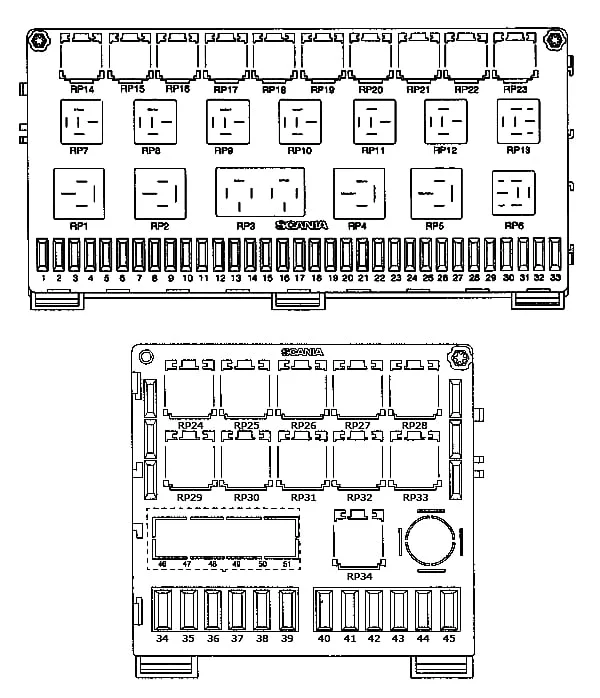

Główny bezpiecznik i skrzynka przekaźników znajduje się w tablicy rozdzielczej, po stronie pasażera, za osłoną ochronną.



Składa się z dwóch części. Po lewej stronie znajdują się bezpieczniki i przekaźniki głównego wyposażenia (oświetlenie, zawieszenie, sterowanie silnikiem, ABS itp.). Po prawej stronie do bezpieczników podłączone jest dodatkowe wyposażenie (przystawka odbioru mocy, autonomiczna nagrzewnica, nawigacja itp.).

Scania 4 (1994-2005) - schematy bezpieczników i przekaźników

Opis

  1. Licznik przebiegu, tachograf, brzęczyk, diagnostyka ABS 10A
  2. Migające światła, ogranicznik prędkości, ogranicznik nacisku osi 10A
  3. Sygnały cofania 20A
  4. Hamulec silnikowy, biały ogranicznik dymu 10A
  5. Skrzynia biegów 10A
  6. ABS, sygnały hamowania 20A
  7. Podnoszenie osi zawieszonej, blokada mechanizmu różnicowego, przystawka odbioru mocy, czujnik ciśnienia 10A
  8. Wycieraczki, spryskiwacze 20A
  9. Brzęczyk, wentylator, klimatyzator, moduł temperaturowy 20A
  10. Zawieszenie pneumatyczne, osie kierowane, retarder 10A
  11. Podnośnik szyby lewa strona 20A
  12. Podnośnik szyby prawa strona, światła przeciwmgielne 20A
  13. Przyczepa ABS 30A
  14. Tachograf, licznik kilometrów, siedzenie 10A
  15. Oświetlenie wewnętrzne, środkowe. zamek, zapalniczka 20A
  16. Diagnostyka, oświetlenie lokalne 20A
  17. Sprzęt radiowy, siedzisko 20A
  18. Zawór przekaźnikowy ABS 20A
  19. Zasilanie sterownika silnika 20A
  20. Sterownik silnika EDC, przerwa w dopływie paliwa 10A
  21. EBS 30А
  22. Podgrzewane fotele i lusterka 20A
  23. Sterownik ABS przyczepy 5A
  24. Regulacja reflektorów, osuszacz powietrza 20A
  25. Oświetlenie tablicy rozdzielczej 10A
  26. Oświetlenie robocze, oświetlenie dachowe 20A
  27. Obrys boczny lewy, światła obrysowe górne 20A
  28. Obrys boczny prawy, światła obrysowe górne 20A
  29. Przednie i tylne światła przeciwmgielne 20A
  30. Światło drogowe lewe 10A
  31. Światło drogowe prawe, oświetlenie miejscowe 10A
  32. Światło mijania lewe 10A
  33. Prawe światło mijania, regulacja wysokości reflektorów 10A
  34. Dodatkowa nagrzewnica, przechylanie kabiny 20A
  35. Grzałka, regulator temperatury, lodówka 10A
  36. Rozpoczęcie płomienia, przystawka odbioru mocy, zapalniczka, alarm 10A
  37. Podgrzewacz paliwa 20A
  38. Rozruch płomienia, podgrzewacz paliwa, podgrzewanie fotela 10A
  39. Podgrzewacz akumulatora, aut. smar podwozia 10A
  40. Elektryczny szyberdach, komputer pokładowy FMS, komórka 20A
  41. Opticruise, zegar blokowy, alarm 10A
  42. EBS 20А
  43. Wyposażenie opcjonalne 20A
  44. Ogrzewanie filtra, wyposażenie opcjonalne 20A
  45. Wyposażenie dodatkowe 10A
Zobacz także:  Scania 3 (1987-1994) - schematy bezpieczników i przekaźników



Przekaźniki

RP1 Zasilanie (magistrala 15, zasilanie bezpieczników 1-13, 18,21,23)
RP2 Zasilanie (magistrala 15, zasilanie bezpiecznikami 36,37)
RP3 Reflektory świateł drogowych i mijania
RP4 Szyna zasilająca 61 (odbiorniki przy pracującym silniku)
RP5 Magistrala zasilająca 58 (światła postojowe, podświetlenie)
RP6 Wycieraczki, praca przerywana
RP7 Światła stopu
RP8 Dodatkowe reflektory
RP9 Moc elektronicznego sterowania silnikiem (EDC)
RP10 Brzęczyk
RP11 Światła cofania
RP12 Przednie światła przeciwmgielne
RP13 Tylne światła przeciwmgielne
RP14 Blok diodowy EDC
RP15 Kontrola przesunięcia rzędów
RP16 Przyczepa ABS
RP17 Redukcja siły hamowania dodatkowej osi
RP18 W zależności od wersji
RP19 Wentylator nagrzewnicy wewnętrznej
RP20 Wentylator nagrzewnicy wewnętrznej
RP21 Dodatkowe reflektory
RP22 Hamulec silnikowy (w zależności od wersji)
RP23 Ogranicznik dymu biały, zamek rozrusznika (w zależności od wersji)
RP24 Klimatyzacja
RP25 Klimatyzacja
RP26 Dodatkowa grzałka
RP27 Dodatkowa grzałka
RP28 Dodatkowa grzałka
RP29 Blokada mechanizmu różnicowego, 6-kierunkowy ABS (przekątna 1)
RP30 W zależności od wersji 6-kanałowy ABS (przekątna 2)
RP31 W zależności od wersji 6-kanałowa lampka diagnostyczna ABS
RP32 Mocny start
RP33 Podgrzewacz paliwa
RP34 rezerwa
