W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Saaba 9-3 z lat: 2003, 2004, 2005.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

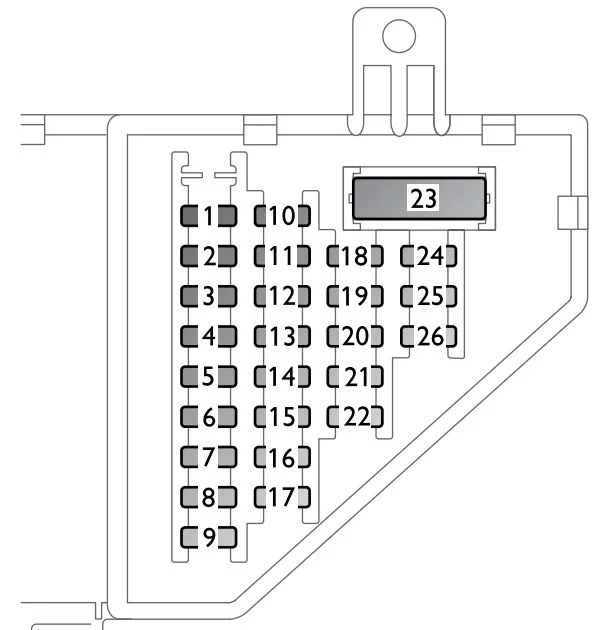

Bezpieczniki w desce rozdzielczej

Saab 9-3 (2003-2005) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Blokada kierownicy
2 5 Jednostka kolumny kierownicy;

Stacyjka.

3 10 Zestaw głośnomówiący;

Odtwarzacz CD;

Zmieniarka CD w kabinie;

SID.

4 10 Główna jednostka przyrządu;

Ręczna kontrola klimatu;

Automatyczna klimatyzacja (ACC).

5 7,5 Moduł sterujący w drzwiach wejściowych;

Blokada zmiany biegów hamulca postojowego (automatyczna skrzynia biegów).

6 7,5 Włącznik światła hamowania
7 20 Panel bezpieczników w desce rozdzielczej;

Drzwiczki wlewu paliwa.

8 30 Moduł sterujący w drzwiach przednich pasażera
9 10 Panel bezpieczników w desce rozdzielczej
10 30 Gniazdo przyczepy;

Gniazdo elektryczne w schowku między siedzeniami

11 10 Połączenie łącza danych (diagnostyka)
12 15 Oświetlenie wewnętrzne, w tym schowek na rękawiczki
13 10 Akcesoria
14 20 Radio, nagłośnienie I;

Panel sterowania;

System informacyjno-rozrywkowy.

15 30 Moduł sterujący w drzwiach kierowcy
16
17
18 7,5 Ręczna kontrola klimatu;

Wentylator.

19
20 7,5 Przełącznik poziomowania reflektorów
21 7,5 Zestaw głośnomówiący;

Włącznik świateł hamowania;

Ręczna kontrola klimatu;

Przełącznik pedału sprzęgła.

22 30 Zapalniczka
23 40 Wentylator kabinowy
24 7,5 Moduł sterowania poduszką powietrzną
25
26 5 Czujnik odchylenia (samochody z ESP)
27



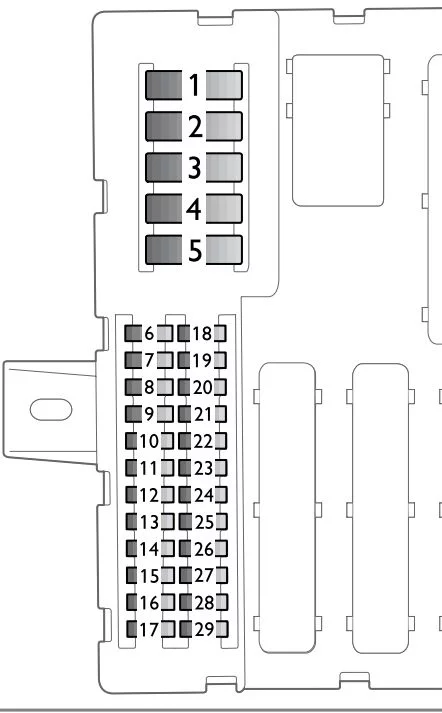

Skrzynka bezpieczników bagażnika, Sport Sedan

Saab 9-3 (2003-2005) - schematy bezpieczników i przekaźników

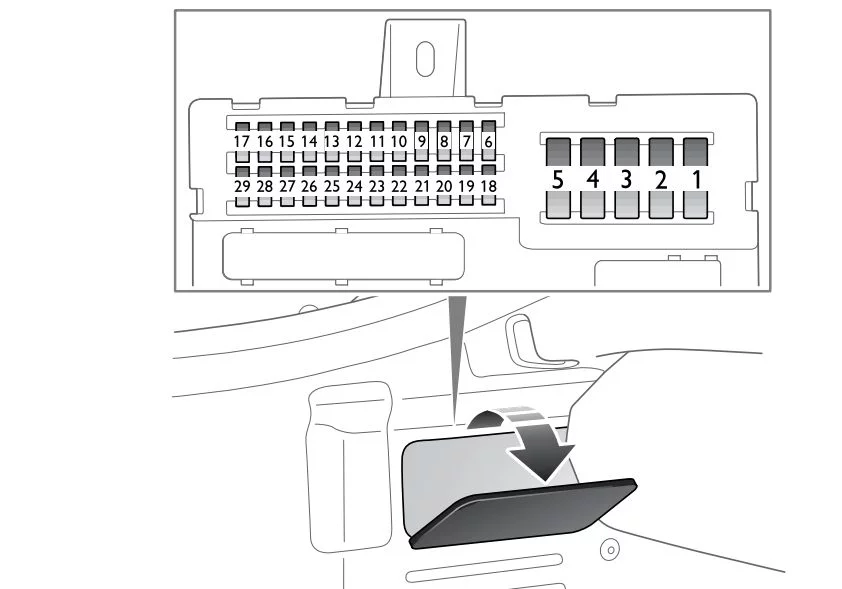

Skrzynka bezpieczników bagażnika, kabriolet

Saab 9-3 (2003-2005) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1-5 MAXI
6 30 Moduł sterujący w lewych tylnych drzwiach
7 30 Moduł sterujący w prawych tylnych drzwiach
8 20 Przyczepa
9
10 30 Lewe światło hamowania;

Tylny prawy kierunkowskaz;

Prawe tylne światło;

Prawe światło cofania;

Wysoko zamontowane światło hamowania;

Światła przyczepy.

11
12
13
14
15 15 Ogrzewanie siedzenia, lewe siedzenie
16 15 Ogrzewanie siedzenia, prawe siedzenie
17 7,5 Automatycznie przyciemniane lusterko wsteczne;

Czujnik deszczu;

Monitorowanie ciśnienia w oponach.

18 15 Szyberdach
19 7,5 Telematyka (OnStar)
20 7,5 odtwarzacz DVD (system nawigacji)
21 7,5 Pomoc w parkowaniu Saaba (SPA);

Moduł sterujący w tylnych drzwiach.

22 30 Wzmacniacz, nagłośnienie III
23
24 10 Czujnik ruchu;

Zmieniarka CD w bagażniku (akcesoria).

25 30 Fotel kierowcy regulowany elektrycznie z pamięcią
26 30 Prawe światło stopu;

Tylny lewy kierunkowskaz;

Lewe tylne światło;

Tylne światło przeciwmgielne;

Lewe światło cofania;

Oświetlenie tablicy rejestracyjnej;

Oświetlenie bagażnika;

Światła przyczepy.

27 10 Kabriolet:

podparcie lędźwiowe,

elektrycznie regulowane przednie siedzenie.

28
29

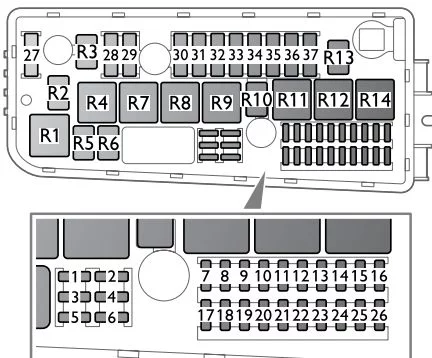

Skrzynka bezpieczników w komorze silnika

Saab 9-3 (2003-2005) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1
2 10 Moduł sterujący silnika;

Moduł sterowania automatyczną skrzynią biegów.

3 20 Klakson
4 10 Moduł sterujący silnika;

Wyłącznik akumulatora.

5
6 10 Dźwignia zmiany biegów, automatyczna skrzynia biegów
7
8
9
10
11
12
13
14
15 30 Pompa płynu do spryskiwaczy, reflektory
16 30 Przednie prawe światło postojowe;

Przedni prawy kierunkowskaz;

Lewy i prawy kierunkowskaz;

Prawe światła drogowe;

Lewe światło mijania;

Przednie lewe światło przeciwmgielne.

17 30 Silnik wycieraczek szyby przedniej, niska prędkość
18 30 Silnik wycieraczek szyby przedniej, duża prędkość
19 20 Ogrzewanie postojowe;

Podgrzewacz pomocniczy.

20 10 Poziomowanie reflektorów
21
22 30 Pompa płynu do spryskiwaczy, szyba przednia
23
24 20 Dodatkowe światła
25 20 Wzmacniacz, nagłośnienie II
26 30 Przedni lewy kierunkowskaz;

Przednie lewe światło postojowe;

Przednie prawe światło przeciwmgielne;

Prawe światło mijania;

Lewe światła drogowe.

27-37 MAXI

Przyporządkowanie przekaźników w komorze silnika

R1 Pompa płynu do spryskiwaczy, szyba przednia
R2
R3
R4
R5 Dodatkowe światła
R6 Klakson
R7
R8 Rozrusznik
R9 Wycieraczki WŁ./WYŁ.
R10
R11 Zapłon +15
R12 Wycieraczki przedniej szyby, wysoka/niska prędkość
R13
R14 Pompa płynu do spryskiwaczy, reflektory
R15
R16



Skrzynka bezpieczników przed akumulatorem

Saab 9-3 (2003-2005) - schematy bezpieczników i przekaźników

2003, 2004

Numer Ampery [A] Opis
1 60 (MAKS.) Pompa wtrysku powietrza wtórnego (niektóre modele)
2 20 Pompa paliwowa;

Podgrzane sondy lambda (sonda lambda).

3 10 Sprężarka klimatyzacji
4 30 Główny przekaźnik
Przekaźniki:
1 – Pompa wtrysku powietrza wtórnego
2 – Sprężarka klimatyzacji
3 – Podgrzane czujniki tlenu (sonda lambda)
4 – Główny przekaźnik, silnik (ECM/EVAP/wtryskiwacze)

2005

Numer Ampery [A] Opis
1
2 20 Pompa paliwowa;

Podgrzane sondy lambda (sonda lambda).

3 10 Sprężarka klimatyzacji
4 30 Główny przekaźnik
Przekaźniki:
1 –
2 – Sprężarka klimatyzacji
3 – Podgrzane czujniki tlenu (sonda lambda)
4 – Główny przekaźnik, silnik (ECM/EVAP/wtryskiwacze)
