Jaguar F-Type (2018-2020) – schematy bezpieczników i przekaźników
Rocznik 2018-2020
Zaktualizowano 30.01.2025
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jaguara F-Type z lat: 2018, 2019, 2020.
Sprawdzanie oraz wymiana bezpieczników Jaguar F-Type (2018-2020)
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika w Jaguar F-Type (2018-2020)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

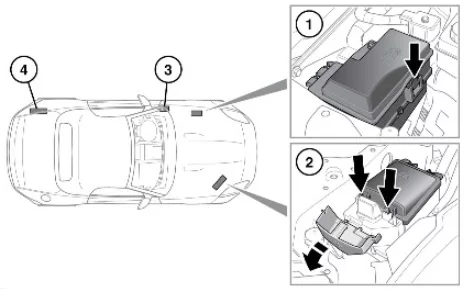

Lokalizacje skrzynki bezpieczników Jaguar F-Type (2018-2020)
Dostęp do bezpieczników można uzyskać w następujący sposób:
- Skrzynka bezpieczników z lewej strony komory silnika.
Zdejmij lewą pokrywę pod maską. Naciśnij zacisk, aby zwolnić pokrywę skrzynki bezpieczników.
- Skrzynka bezpieczników z prawej strony komory silnika.
Otwórz boczną pokrywę. Naciśnij dwa zaciski, aby zwolnić pokrywę skrzynki bezpieczników.
- Skrzynka bezpieczników w przedziale pasażerskim.
Odpiąć panel dostępu na lewym słupku A. - Skrzynka bezpieczników w bagażniku.
Zdejmij pokrywę bagażnika po lewej stronie.

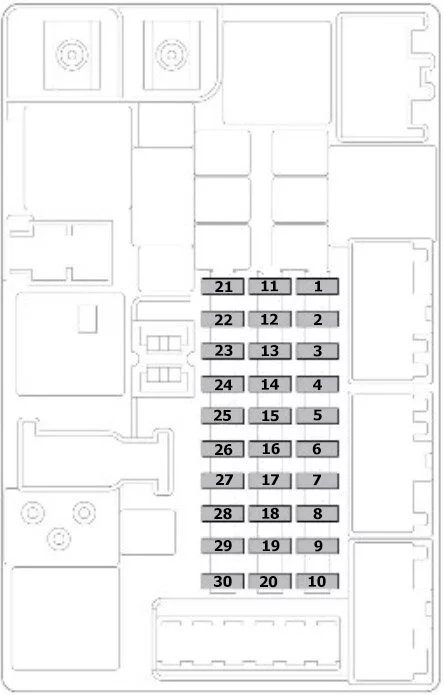

Schemat skrzynki bezpieczników w przedziale pasażerskim Jaguar F-Type (2018-2020)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20 | Siedzenie po prawej stronie |
| 2 | – | – |
| 3 | – | – |
| 4 | 10 | Kontrola klimatu |
| 5 | 5 | Telematyka |
| 6 | – | – |
| 7 | 5 | Bezkluczykowy zamek |
| 8 | 5 | Moduł sterowania nadwozia |
| 9 | 5 | System monitorowania ciśnienia w oponach (TPMS) Konsola pod sufitem |
| 10 | 5 | Przełącznik pedału hamulca |
| 11 | 25 | Podgrzewane fotele Klimatyzowane fotele |
| 12 | 5 | Ruch siedzenia |
| 13 | 10 | Przełączniki konsoli środkowej dynamicznej kontroli stabilności (DSC) |
| 14 | 10 | Dynamiczna kontrola stabilności (DSC) |
| 15 | – | – |
| 16 | 5 | Immobilizer pojazdu |
| 17 | 5 | Sygnalizator podtrzymania baterii |
| 18 | – | – |
| 19 | 5 | Kierownica |
| 20 | 15 | Klimatyzacja Moduł sterujący nadwozia |
| 21 | – | – |
| 22 | 5 | Zapasowy |
| 23 | 5 | Zapasowy |
| 24 | 5 | Poziomowanie reflektorów |
| 25 | 20 | Gniazdo akcesoriów konsoli środkowej |
| 26 | 20 | Gniazdo akcesoriów do schowka |
| 27 | 15 | Kierownica |
| 28 | – | – |
| 29 | – | – |
| 30 | 5 | Moduł sterowania nadwozia Przełączniki na desce rozdzielczej |
Skrzynki bezpieczników w komorze silnika Jaguar F-Type (2018-2020)

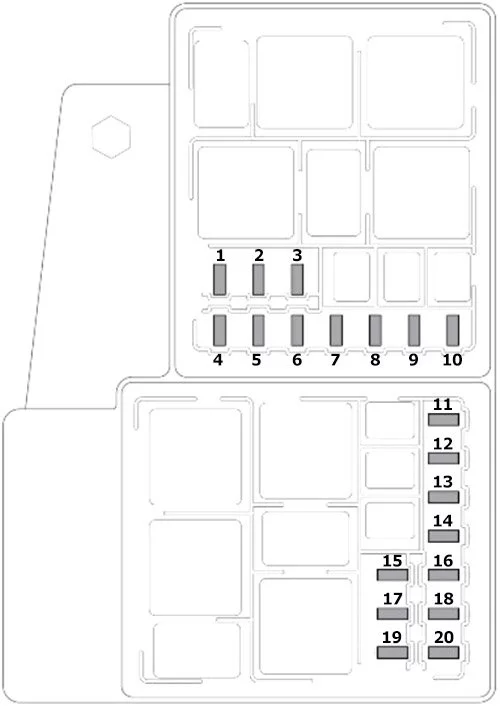

Schemat skrzynki bezpieczników po lewej stronie
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 5 | Gniazdo diagnostyczne |
| 2 | – | – |
| 3 | – | – |
| 4 | 5 | 2018: Rozrusznik 2019-2020: Monitor |
| 5 | 25 | System zarządzania silnikiem |
| 6 | 5 | System zarządzania silnikiem |
| 7 | 5 | System zarządzania silnikiem |
| 8 | 10 | System zarządzania silnikiem |
| 9 | – | – |
| 10 | 10 | System zarządzania silnikiem |
| 11 | 20 | System zarządzania silnikiem |
| 12 | 20 | System zarządzania silnikiem |
| 13 | 20 | System zarządzania silnikiem |
| 14 | 10 | Pompa wody układu chłodzenia silnika |
| 15 | 5 | Aktywny wydech |
| 16 | 20 | Reflektor LED z lewej strony |
| 17 | 20 | Reflektor LED z prawej strony |
| 18 | 25 | Układ przeciwblokujący (ABS) |
| 19 | 15 | Przełącznik biegów Skrzynia biegów |
| 20 | 30 | System napędu na wszystkie koła (AWD) |
Schemat skrzynki bezpieczników po prawej stronie
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 25 | Spryskiwacze reflektorów |
| 2 | – | – |
| 3 | 15 | Klakson |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| 8 | – | – |
| 9 | – | – |
| 10 | – | – |
Schemat skrzynki bezpieczników bagażnika Jaguar F-Type (2018-2020)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 25 | Przyciski drzwi po prawej stronie |
| 2 | – | – |
| 3 | 30 | Elektryczny hamulec postojowy (EPB) |
| 4 | – | – |
| 5 | – | – |
| 6 | 15 | Zamienny dach |
| 7 | – | – |
| 8 | 25 | Przyciski drzwi po lewej stronie |
| 9 | 15 | Zamienny dach |
| 10 | – | – |
| 11 | 10 | Kamera cofania;
Lusterko wsteczne; |
| 12 | – | – |
| 13 | – | – |
| 14 | 2 | Elektroniczna kontrola opłat |
| 15 | 25 | Elektryczna klapa tylna |
| 16 | 30 | Elektryczny hamulec postojowy (EPB) |
| 17 | – | – |
| 18 | 30 | Pompa paliwowa |
| 19 | 15 | Pompa spryskiwacza przedniej szyby |
| 20 | 10 | Panel audio wideo |
| 21 | 10 | Panel przyrządów |
| 22 | 5 | Moduł sterowania nadwozia |
| 23 | – | – |
| 24 | – | – |
| 25 | – | – |
| 26 | – | – |
| 27 | – | – |
| 28 | 15 | System informacyjno-rozrywkowy |
| 29 | 5 | Przełączniki na desce rozdzielczej |
| 30 | – | – |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
