W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Isuzu N-Series (Elf) z lat:
- 5 generacji (1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 , 2001, 2002, 2003, 2004, 2005, 2006);
- 6 generacji (2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2016, 18,2016, 2019, 2020).
Isuzu N-Series to linia lekkich i średnich samochodów dostawczych oraz ciężarowych produkowanych przez japońską firmę Isuzu Motors Limited. Ta seria pojazdów dostawczych i ciężarowych jest szeroko wykorzystywana na całym świecie, zwłaszcza w transporcie towarów, dostawach miejskich oraz jako podwozie do specjalistycznych nadwozi.
Oto kilka kluczowych cech i informacji na temat Isuzu N-Series:
- Historia: Linia Isuzu N-Series ma długą historię sięgającą roku 1959, kiedy to firma Isuzu wprowadziła na rynek pierwszy model z tej serii. Od tamtego czasu seria N-Series przeszła wiele modyfikacji i ulepszeń.
- Wersje nadwoziowe: Isuzu N-Series jest dostępne w różnych wariantach nadwoziowych, które można dostosować do różnych zastosowań. Obejmuje to modele dostawcze, ciężarówki, furgony, platformy do przewozu ładunków, kontenery, wywrotki, samochody pożarnicze i wiele innych.
- Różne rozmiary: Isuzu N-Series oferuje różne rozmiary i pojemności ładunkowe, co pozwala klientom wybrać pojazd dostosowany do swoich konkretnych potrzeb. Można znaleźć modele z mniejszymi, kompaktowymi nadwoziami, a także większe ciężarówki zdolne przewozić większe ilości towarów.
- Efektywność paliwowa: Modele Isuzu N-Series są znane z oszczędności paliwa i efektywności, co jest ważne w transporcie towarów na długie i krótkie dystanse.
- Wersje z napędem na dwa i cztery koła: W zależności od modelu i zastosowania, Isuzu N-Series jest dostępne w wersjach z napędem na dwa lub cztery koła, co zapewnia elastyczność w różnych warunkach jazdy.
- Zastosowanie komercyjne: Isuzu N-Series jest szeroko wykorzystywane w sektorze transportowym i budowlanym, a także w innych branżach, takich jak logistyka, dostawy, budownictwo, recykling i wiele innych.
- Trwałość i niezawodność: Isuzu jest znane z produkcji trwałych i niezawodnych pojazdów, co sprawia, że N-Series cieszy się dobrą reputacją wśród przedsiębiorców i operatorów floty.
- Globalna dostępność: Modele Isuzu N-Series są dostępne na wielu rynkach na całym świecie, co sprawia, że są szeroko rozpowszechnione na różnych kontynentach.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Typ 1
Te schematy są odpowiednie głównie dla 5. generacji i modeli z silnikiem 4HF1 i 4HG1.

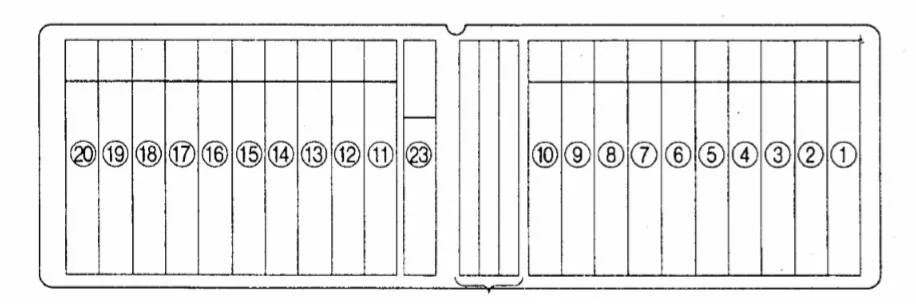

Skrzynka bezpiecznikowa
Znajduje się w panelu i jest zamknięty pokrywą ochronną, na której odwrocie zostanie naniesiony aktualny schemat z opisem elementów.
Opis
| 1 | 25А / 15А Silnik wentylatora nagrzewnicy, rezystor wentylatora nagrzewnicy, przełącznik temperatury, przełącznik ciśnienia, przekaźnik wyłączania klimatyzatora, przekaźnik klimatyzatora, termostat, zawór e / p układu zwiększania prędkości obrotowej XX (FICD) |
| 2 | 10A Włącznik klimatyzacji, przekaźnik klimatyzacji, włącznik ciśnieniowy, sprzęgło elektromagnetyczne sprężarki klimatyzacji, zawór e/p układu zwiększania prędkości obrotowej XX (FICD), termostat |
| 3 | 10A Przekaźnik rozrusznika, przełącznik blokady startu |
| 4 | 15A Zapalniczka, radio |
| 5 | 10A Reflektor (prawy), przekaźnik włącznika reflektorów |
| 6 | 10A Reflektor (lewy), przekaźnik włącznika reflektorów, przekaźnik kierunkowskazów, kierunkowskaz |
| 7 | 15A Radio i zegar, oświetlenie wnętrza, włącznik oświetlenia wnętrza, wyłączniki krańcowe drzwi, brzęczyk ostrzegawczy cofania, włącznik zamka drzwi, przekaźnik centralnego zamka, elektryczne zamki drzwi, sterownik centralnego zamka, prędkościomierz |
| 8 | 15A Przełącznik świateł awaryjnych, klakson, przekaźnik klaksonu, włącznik klaksonu, kierunkowskazy |
| 9 | 15A Przekaźnik wymiarowy, światła, włącznik świateł przeciwmgielnych, światła przeciwmgielne, włącznik świateł, włącznik tylnych świateł przeciwmgielnych, przekaźnik tylnych świateł przeciwmgłowych |
| 10 | 10A Włącznik świateł hamowania, światła hamowania, sterownik blokady wybieraka |
| 11 | 15A Przełącznik sterujący wycieraczek i spryskiwaczy, silnik wycieraczek, silnik spryskiwacza, przekaźnik interwału wycieraczek |
| 12 | 10A Przekaźnik sterujący hamulcami górskimi, elektroniczna jednostka sterująca automatycznej skrzyni biegów, wskaźnik „OD OFF”, wskaźnik „BEZ ŁADUNKU”, przekaźnik silnika wentylatora skraplacza, brzęczyk ostrzegawczy biegu wstecznego, włącznik świateł cofania, światła cofania, wyłącznik blokady startu, przekaźnik rozrusznika, wspomaganie rozruchu silnika ( QOSIII) kontroler, sterownik wspomagania rozruchu silnika (QOSII), przekaźnik świec żarowych nr 1, przekaźnik świec żarowych nr 2, wskaźnik świec żarowych, wskaźnik temperatury płynu chłodzącego, czujnik temperatury, czujnik prędkości pojazdu, zestaw wskaźników, przekaźnik podnośnika szyby, przekaźnik kierunkowskazów , przełącznik układu sterowania 4WD, przekaźnik układu 4WD, zawór elektropneumatyczny układu sterowania napędem na cztery koła |
| 13 | 10A / 15A Podgrzewacz paliwa |
| 14 | 15A Nagrzewnica tylna, przełącznik nagrzewnicy tylnej |
| 15 | 10A Przełącznik hamulca wydechowego, przekaźnik sterujący hamulca wydechowego, zawór elektromagnetyczny hamulca wydechowego, sprzęgło elektromagnetyczne hamulca wydechowego, pedał przyspieszenia |
| 16 | 10A Przełącznik świateł przeciwmgielnych, światła przeciwmgielne, ECU |
| 17 | 10A Kierunkowskazy, przełącznik kierunkowskazów |
| 18 | 15A Alternator, przekaźnik ładowania, kontroler wspomagania rozruchu (QOSIII) |
| 19 | 10A Elektryczny wyłącznik silnika, elektrozawór odcinający paliwo |
| 20 | 10A Przełącznik sterowania zasięgiem reflektorów, napęd elektryczny sterowania zasięgiem reflektorów |
| 23 | 15A Wzmacniacze kierunkowskazów, przekaźniki kierunkowskazów |
Skrzynka przekaźników i bezpieczników

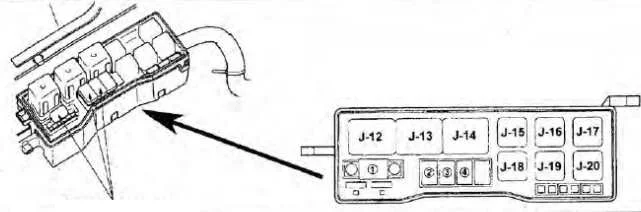

Znajduje się po lewej stronie z tyłu kabiny lub za lewym błotnikiem. Zostaną tam umieszczone bezpieczniki dużej mocy lub bezpieczniki i osobne przekaźniki.

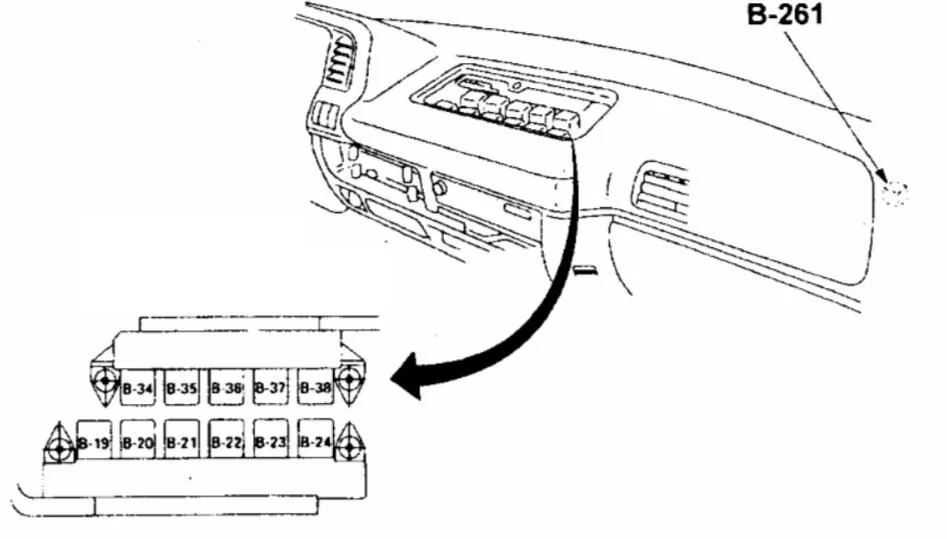

Skrzynka przekaźników
Poszczególne elementy mogą znajdować się poza blokami. Na przykład B-261.
Opis
| B 9 | Przekaźnik układu zmieniający interwał pracy wycieraczek (PRZERWA) |
| B-19 | Przekaźnik ładowania |
| B-19 | (OPŁATA) |
| B20 | Przekaźnik reflektorów |
| B20 | (GŁOWA) |
| B21 | Przekaźnik do klimatyzacji, ogrzewania i wentylacji (HEATER & AIR CON.) |
| B-22 | Przekaźnik wymiarowy |
| B-23 | Przekaźnik przełącznika kombinowanego |
| B-23 | (OPORNIK) |
| B-24 | Przekaźnik klaksonu |
| B-24 | (KLAKSON) |
| B-34 | Przekaźnik tylnych świateł przeciwmgłowych |
| B-34 | (TYLNE ŚWIATŁO PRZECIWMGIELNE) |
| B-35 | Przekaźnik świateł mijania |
| B-35 | (ŚWIATŁO ZAROKU) |
| B-35 | Przekaźnik tylnych świateł przeciwmgłowych |
| B-35 | (PRZEDNIE ŚWIATŁO PRZECIWMGIELNE) |
| B-36 | Przekaźnik okna elektrycznego |
| B-36 | (Zasilanie okien) |
| B-37 | Przekaźnik przełącznika ciśnienia |
| B-37 | (TERMOKLIMATYZACJA/KLIMATYZACJA) |
| B-38 | Przekaźnik hamulca górskiego |
| B-38 | (HAMULEC WYJŚCIOWY) |
| J-12 | Przekaźnik rozrusznika |
| J-12 | (ROZRUSZNIK) |
| J-13 | Przekaźnik świecy żarowej |
| J-14 | Przekaźnik świecy żarowej |
| J-16 | Przekaźnik kontroli nagrzewania kondensatora (CDS). |
| J-18 | Przekaźnik sterujący hamulca wydechowego |
| J-18 | (STEROWANIE HAMULECEM WYJŚCIOWYM) |
| J-19 | Przekaźnik układu 4WD |
| J-19 | Przekaźnik wyłączania klimatyzatora |
| J-19 | (ODCIĘCIE KLIMATYZACJI). |
| J-20 | Przekaźnik kierunkowskazów (ŚWIATŁO OBRYSOWE) |
Typ 2
Ten typ skrzynek bezpieczników stosowany jest w 6. generacji oraz w samochodach z silnikami 4HG1-1, 4JJ1, 4HK1.
Skrzynka w samochodzie

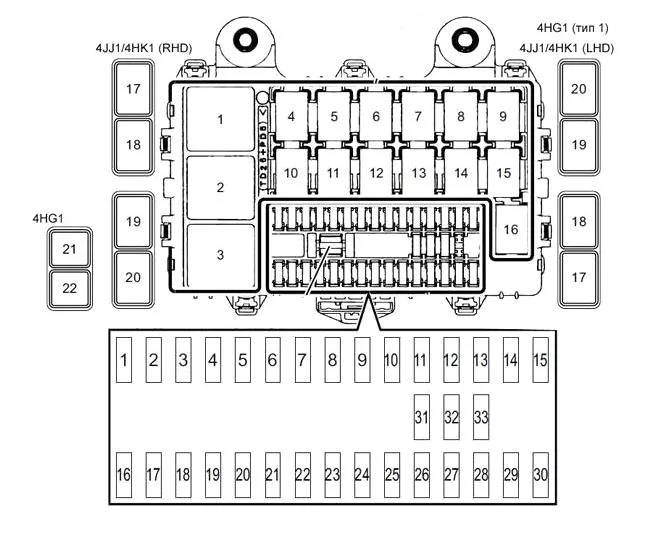

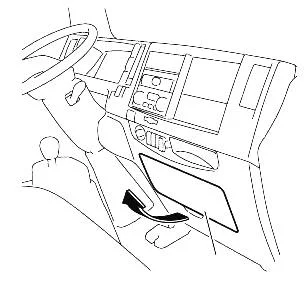

Skrzynka główna z bezpiecznikami i przekaźnikami również znajduje się w kabinie na desce rozdzielczej po stronie pasażera.
Opis
| 1 | Przystawka odbioru mocy 20A (akumulator) |
| 2 | 20A Podnośnik szyby tylnej prawej |
| 3 | 15A Oświetlenie wnętrza, system audio |
| 4 | 15A Zamki do drzwi |
| 5 | 10A Światła przeciwmgielne |
| 6 | 20A Elektryczne szyby |
| 7 | 10A Układ zapobiegający blokowaniu się kół podczas hamowania (ABS) |
| 8 | 15A Wycieraczka |
| 9 | 10A Światła mijania (lewy reflektor) |
| 10 | 10A System zarządzania silnikiem (akumulator) |
| 11 | 10A Światła mijania (prawy reflektor) |
| 12 | 10A Światła hamowania |
| 13 | 15A Zapłon (IGN2) |
| 14 | 10A Światła drogowe (lewy reflektor) |
| 15 | 10A Światła drogowe (prawy reflektor) |
| 16 | 10A Przystawka odbioru mocy (KEY ST) |
| 17 | 10A Rozrusznik |
| 18 | 15A Zapłon (IGN1) |
| 19 | 10A Poduszki powietrzne |
| 20 | 10A Moduł sterujący silnika (ECM) |
| 21 | 10A Instrumenty |
| 22 | Światła 10A (baterie) |
| 23 | 15A System audio (ACC) |
| 24 | 15A Napęd lusterek zewnętrznych |
| 25 | 15A Róg |
| 26 | 15A Kierunkowskazy, światła awaryjne |
| 27 | 10A Światła obrysowe |
| 28 | 10A Podświetlenie |
| 29 | 10A Boczne światła zakrętowe, tylne światło przeciwmgielne |
| 30 | 20A Silnik wentylatora nagrzewnicy, klimatyzator 10A |
| 31 | Zapalniczka 20A |
| 32 | Zapasowy |
| 33 | Zapasowy |
| Przekaźnik | |
| 1 | Światła stopu |
| 2 | Silnik wentylatora nagrzewnicy |
| 3 | Stacyjka (KLUCZ WŁĄCZONY) |
| 4 | 4JJ1, 4HK1: Zamki do drzwi (blokowanie) |
| 4HG1: Miejsce rezerwowe | |
| 5 | 4JJ1, 4HK1: Tylne światło przeciwmgłowe |
| 4HG1: Miejsce rezerwowe | |
| 6 | Podstawowy tryb wycieraczek |
| 7 | Sygnał dźwiękowy |
| 8 | Tryby wycieraczek (HIGH/LOW) |
| 9 | Światła przeciwmgielne |
| 10 | Przystawka odbioru mocy (GŁÓWNA) |
| 11 | 4JJ1, 4HK1: Zamki drzwi (otwieranie) |
| 4HG1: Miejsce rezerwowe | |
| 12 | Elektryczne szyby |
| 13 | Reflektory (światła mijania) |
| 14 | 4JJ1, 4HK11), 4HG1: Napęd na wszystkie koła |
| 4HK12): Sterowanie hamulcem silnikowym (modele z ABS) | |
| 15 | Reflektory (światła drogowe) |
| 16 | Światła obrysowe |
| 17 | 4JJ1, 4HK11): Zawór elektromagnetyczny przystawki odbioru mocy (modele z ręczną skrzynią biegów) |
| 4HK12): Zapasowe siedzenie | |
| 4HG1: Zwolnienie hamulca silnikowego | |
| 18 | 4JJ1, 4HK11): Wyłączanie przystawki odbioru mocy |
| 4HK12): Zapasowe siedzenie | |
| 4HG1: Hamulec silnikowy | |
| 19 | 4JJ1, 4HK11): Ładowanie (przy pracującym silniku) |
| 4JJ1, 4HK11), 4HG1: Skrzynia rozdzielcza (zapłon 1) | |
| 4HK12): Zawór elektromagnetyczny przystawki odbioru mocy (modele z ręczną skrzynią biegów) | |
| 20 | 4JJ1, 4HK11): elektryczne szyby (tył) |
| 4HK12): Wyłączanie przystawki odbioru mocy | |
| 4HG1: Ładowanie (przy pracującym silniku) | |
| 21 | 4HG1: Zawór elektromagnetyczny PTO (modele z manualną skrzynią biegów) |
| 22 | 4HG1: Wyłączanie przystawki odbioru mocy |
- 1) Samochody z silnikiem 4JJ1/4HK1 (modele z hydraulicznym układem hamulcowym)
- 2) Samochody z silnikiem 4HK1 (modele z pneumatycznym układem hamulcowym)

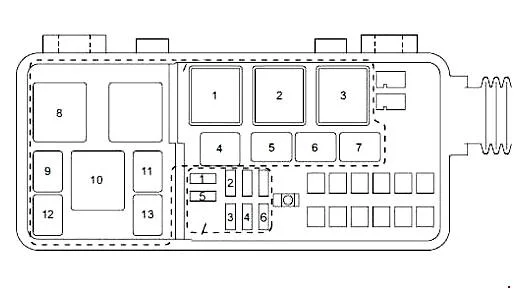

Skrzynka za kabiną

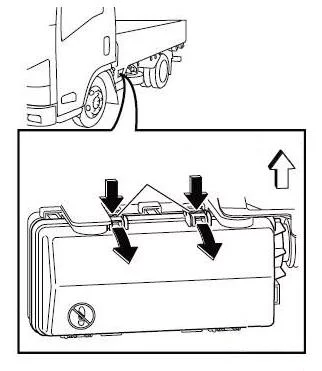

Kolejna skrzynka z bezpiecznikami i przekaźnikami znajduje się na zewnątrz samochodu. Aby uzyskać dostęp, zdejmij osłonę ochronną.
Opis
| 1 | 10A Lampy obrysowe |
| 4HG1: Nieużywany | |
| 1 | 15A 4JB1-TC: Podgrzewacz paliwa |
| 2 | 10A Moduł sterujący silnika (ECM) |
| 4JB1-TC, 4HG1: Nieużywane | |
| 3 | Bateria 10A |
| 3 | 15A 4JB1-TC: Akumulator |
| 4 | 10A Odżywka |
| 4JB1-TC: Nie używany | |
| 5 | 20A 4HK13): Klimatyzacja, ABS |
| 4HK11,2), 4JJ1: Nie używany | |
| 4JB1-TC: Światła obrysowe | |
| 4HG1: Podgrzewacz paliwa | |
| 6 | 15A 4JB1-TC: Klimatyzator |
| 4HK1, 4JJ1: Nieużywane | |
| 4HG1: Zatrzymanie silnika | |
| Przekaźniki | |
| 1 | Rozrusznik |
| 2 | 4HK1, 4JJ1: Moduł sterujący silnika (ECM) |
| 4JB1-TC, 4HG1: Nieużywane | |
| 3 | Świece żarowe |
| 4 | Sprężarka klimatyzacji |
| 5 | Wentylator skraplacza |
| 6 | 4HK1, 4JJ1: Rozrusznik wyłączony |
| 4JB1-TC: Hamulec silnikowy | |
| 4HG1: Zatrzymanie silnika | |
| 7 | 4HK11), 4JJ1: Światła obrysowe (modele z tylnymi światłami przeciwmgielnymi) |
| 4HK12,3): Hamulec silnikowy | |
| 4JB1-TC, 4HG1: Podgrzewacz paliwa | |
| 8 | Selektor biegów |
| 9 | 4WD 4WD (model NPS) |
| 10 | Podgrzewacz paliwa (modele z podgrzewaczem paliwa) |
| 11 | Sterowanie skrzynką rozdzielczą (model NPS) |
| 12 | Uruchamianie silnika (modele z podgrzewaczem paliwa) |
| 13 | 4HK12,3): Światła obrysowe (modele z tylnymi światłami przeciwmgielnymi) |
- 1) Modele z silnikiem 4HK1 (norma emisji Euro 4) i hydraulicznym układem hamulcowym, modele z silnikiem 4JJ1
- 2) Modele z silnikiem 4HK1 (norma emisji spalin Euro 2 lub Euro 3) z hydraulicznym układem hamulcowym
- 3) Modele z silnikiem 4HK1 i pneumatycznym układem hamulcowym
- 4) Modele z silnikiem 4JB1-TC (typ 1)
- 5) Modele z silnikiem 4HG1 (typ 1)
Typ 3
Pasuje do silników 4JB1. Położenie skrzynek jest takie samo jak w przypadku typu 2.

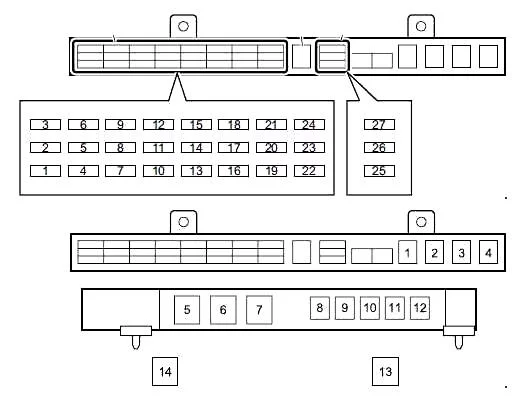

Skrzynka w samochodzie
Opis
| 1 | Lampy 10A (baterie) |
| 2 | 10A Oświetlenie wnętrza, system audio |
| 3 | 10A Hamulec silnikowy |
| 4 | 15A Zamki do drzwi |
| 5 | 15A Światła przeciwmgielne |
| 6 | 25A Elektrycznie sterowane szyby |
| 7 | 10A Światła drogowe (lewy reflektor) |
| 8 | 10A Światła drogowe (prawy reflektor) |
| 9 | 10A Światła hamowania |
| 10 | 10A Światła mijania (lewy reflektor) |
| 11 | 10A Światła mijania (prawy reflektor) |
| 12 | 10A Światła obrysowe |
| 13 | Lampy 10A (baterie) |
| 14 | Zapłon 10 A (IGN2) |
| 15 | 10A Rozrusznik |
| 16 | 10A Zatrzymanie silnika |
| 17 | Zapłon 10 A (IGN1) |
| 18 | 10A Światła cofania |
| 19 | 10A Instrumenty |
| 20 | 15A System audio (ACC) |
| 21 | Klimatyzator 10A |
| 22 | 15A Róg |
| 23 | 15A Kierunkowskazy, światła awaryjne |
| 24 | 25A Wycieraczka |
| 25 | Zapasowy |
| 26 | Zapasowy |
| 27 | Zapasowy |
| Przekaźnik | |
| 1 | Światła obrysowe |
| 2 | Reflektory (światła drogowe) |
| 3 | Reflektory (światła mijania) |
| 4 | Elektryczne szyby |
| 5 | Światła stopu |
| 6 | Ładowanie (gdy silnik pracuje) |
| 7 | Stacyjka (KLUCZ WŁĄCZONY) |
| 8 | Hamulec silnikowy |
| 9 | Podstawowy tryb wycieraczek |
| 10 | Tryby wycieraczek (HIGH/LOW) |
| 11 | Światła przeciwmgielne |
| 12 | Sygnał dźwiękowy |
| 13 | Zarezerwuj miejsce |
| 14 | Silnik wentylatora |
Skrzynka za kabiną
Opis
| 1 | 10A 4HG1 (typ 2), 4HG1-T: Zatrzymanie silnika |
| 1 | 15A 4JB1-TC (typ 2), 4JB1: Zasilanie |
| 2 | 10A 4HG1 (typ 2), 4HG1-T: Zapasowy akumulator |
| 2 | 15A 4JB1-TC (typ 2), 4JB1: Podgrzewacz paliwa |
| 3 | 10A 4HG1 (typ 2), 4HG1-T: Podgrzewacz paliwa |
| 3 | 20A 4JB1-TC (typ 2), 4JB1: Klimatyzator |
| 4 | 10A 4HG1 (typ 2), 4HG1-T: Klimatyzator |
| 4 | 20A 4JB1-TC (typ 2), 4JB1: Wentylator skraplacza |
| Przekaźnik | |
| 1 | Podgrzewanie |
| 2 | Rozrusznik |
| 3 | 4HG1 (typ 2), 4HG1-T: Zatrzymanie silnika |
| 4JB1-TC (typ 2), 4JB1: Nieużywane | |
| 4 | Podgrzewanie paliwa |
| 5 | Wentylator skraplacza |
| 6 | Hamulec silnikowy |
| 7 | 4JB1-TC (typ 2), 4JB1:CSD |
| 4HG1 (typ 2), 4HG1-T: Nie używany | |
