W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla DAF XF 510 FT.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

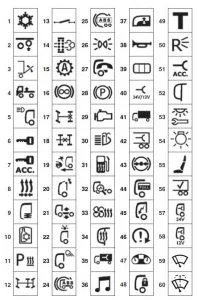

Skrzynka bezpieczników z symbolem
| Numer | Opis |
| 1 | System klimatyzacji |
| 2 | Oś śledząca |
| 3 | Winda towarowa aktywna |
| 4 | Poziom manewru ECAS |
| 5 | Wstępna selekcja świateł drogowych |
| 6 | Klucz |
| 7 | Akcesoria do wyłącznika zapłonu |
| 8 | Suszarka z podgrzewanym powietrzem |
| 9 | Zawieszenie kabiny |
| 10 | Lodówka |
| 11 | Ogrzewanie postojowe |
| 12 | Elektronicznie sterowany wieloosiowy układ kierowniczy |
| 13 | Przekaźnik zapłonu |
| 14 | regeneracja DPF’a |
| 15 | Tryb automatyczny skrzyni biegów |
| 16 | Zwalniacz |
| 17 | Blokada mechanizmu różnicowego międzyosiowego |
| 18 | Blokada mechanizmu różnicowego międzyosiowego |
| 19 | Zaawansowany system hamowania awaryjnego |
| 20 | Wyłaz dachowy |
| 21 | ECAS 2 poziomy / szybowanie w powietrzu |
| 22 | Obrotowe (górne światło ostrzegawcze). |
| 23 | Światło robocze |
| 24 | Ciężarówka ABS |
| 25 | przyczepa ABS |
| 26 | Światła obrysowe |
| 27 | Telefon ciężarówki |
| 28 | Hamulec postojowy |
| 29 | Silnik |
| 30 | Spryskiwacz reflektorów |
| 31 | Podgrzewacz paliwa |
| 32 | Diagnostyka pokładowa |
| 33 | Ogrzewanie wnętrza |
| 34 | Ogrzewanie zewnętrznego lusterka wstecznego, typ pionowy |
| 35 | Wyjście BBM |
| 36 | Radio |
| 37 | Podnośnik szyb, sterowany elektrycznie |
| 38 | Klakson |
| 39 | Przełączniki |
| 40 | Przetwornica 24V / 12V |
| 41 | Moduł „Body Builder” |
| 42 | Zasilanie przyczepy |
| 43 | Jednostka uzdatniania powietrza |
| 44 | Pobór opłat |
| 45 | Centrum wywiadu pojazdów i/lub układy elektryczne ogólnie |
| 46 | Uruchomienie silnika (obrót) |
| 47 | Tablica przyrządów DAF |
| 48 | Zabezpieczenie przed kradzieżą |
| 49 | Tachograf |
| 50 | Światło cofania |
| 51 | Akcesoria outletowe |
| 52 | Regulacja zewnętrznego głównego lusterka wstecznego |
| 53 | Schowek na narzędzia lub lampka serwisowa |
| 54 | Elektryczny kontroler światła i/lub światło główne |
| 55 | Siedzenie |
| 56 | Rozpoznawanie przyczepy |
| 57 | Kabina wylotowa 24V |
| 58 | Kabina wylotowa 12V |
| 59 | Wycieraczki |
| 60 | Spryskiwacz i wycieraczka |
